Basic Line L   Altavoz Torre por K+T 5/2018

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 900 x 200 x 230 mm
  • Rango de frecuencia (-8dB): 40 a 25000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Acústica Bass-reflex

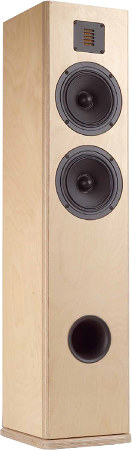

Omnes Audio Basic Line L es una columna acústica de dos vías

Omnes Audio Basic Line L es un altavoz bass reflex con chasis fabricado por las empresas Omnes Audio y Tang Band.

El kit incluye los siguientes altavoces:
- un transformador air motion Omnes Audio AMT 50
- un altavoz de medios graves Tang Band W5-704
- un altavoz de graves Tang Band W5-704

Thorsten Fischer ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves
- un filtro de paso alto de primer orden (6 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 1%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1,5% .

Extracto del test de audición de la revista Klang+Ton

Nuestro kit de montaje se compone de

  • Omnes Audio AMT 50
  • 2x Tang Band W5-704, 5 inch woofer
  • Bass reflex tube HP70, 68x160 mm, black
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 1,5x Damping Sonofil 100 x 35 cm for 20 litres
  • Terminal T105 Au, with brass, gold plated
  • 3m Speaker cable 2x1.5 mm2, transparent
  • 1,5x Pan screws 3.5x17 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 400 Vdc
  • Audaphon MKT CAP 160 Vdc
  • 1.0 mm air core coil
  • 0.7 mm air core coil
  • Mundorf H core coil H100
  • Metal-oxide resistor, 10W
  • Metal-oxide resistor, 10W

Kit sin la caja, precio por altavoz   EUR 212,00 sin IVA: € 178.15 / $ 194.18

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces de agudos, en los que la calidad es determinante, son los excelentes Clarity Cap ESA, de 630 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 237,00 sin IVA: € 199.16 / $ 217.08

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 13,10 sin IVA: € 11.01 / $ 12.00

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.31
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
