Tweeter   Large bande   Coaxiaux   Grave   n'est plus livrable

OmnesAudio

Omnes Audio développe des haut-parleurs bon-marchés ainsi que de l'électronique destinés à la haute fidélité automobile, le multi-média et le home-stéréo.




Tweeter

OmnesAudio AMT 50

OmnesAudio AMT 50

Article Nº.: BP-AMT50

EUR 45,00 hors TVA: € 37.82 / $ 41.22

.

  • Impédance nominale R = 4 Ohm

OmnesAudio T25 H

OmnesAudio T25 H

Article Nº.: BP-T25H

EUR 22,00 hors TVA: € 18.49 / $ 20.15

.

  • Puissance nominale (RMS/Prog) = 40 W
  • Fréquence de résonance fs = 900 Hz
  • Impédance nominale R = 6 Ohm
  • Rendement SPL = 92 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,6 Ohm
  • Facteur q combiné à l'air libre Qts = 1,03 (Qms=2,39, Qes=1,81)
  • Diamètre de montage d = 43 mm
  • Diamètre/Dimensions total d = 70 mm
  • Profondeur de montage (sans fraisage) t = 24 mm
Fiche technique PDF




Large bande

OmnesAudio BB 2.5 AL

OmnesAudio BB 2.5 AL

Article Nº.: BP-BB25al

EUR 15,00 hors TVA: € 12.61 / $ 13.74

.

  • Fréquence de résonance fs = 172 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 82 dB (2,83V; 1m)
  • Rendement SPL = dB (1W; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 2,3 N/A
  • Volume équivalent Vas = 0,18 l
  • Facteur q combiné à l'air libre Qts = 0,73 (Qms=3,31, Qes=0,94)
  • Diamètre de la bobine = 20,4 mm
  • Excursion linéaire xlin = +/- 1,5 mm
  • Poids = 75 kg

OmnesAudio BB 3.AL

Caisson recommandé 1:
caisson fermé 0,91 litres
à partir de 128/81 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 3,7 litres
avec HP35 évent 14 cm
à partir de 60/50 Hz (-3dB/-8dB).

OmnesAudio BB 3.AL

Article Nº.: BP-BB3al

EUR 42,00 hors TVA: € 35.29 / $ 38.47

.

  • Puissance nominale (RMS/Prog) = 30 W
  • Bande passante maximale = 76-18000 Hz
  • Fréquence de résonance fs = 76 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,6 Ohm
  • Facteur de force BL = 4,18 N/A
  • Surface effective de la membrane Sd = 31 cm2
  • Volume équivalent Vas = 1,99 l
  • Facteur q combiné à l'air libre Qts = 0,48 (Qms=4,8, Qes=0,53)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 2 mm
  • Diamètre de montage d = 77,5 mm
  • Diamètre/Dimensions total d = 98 mm
  • Profondeur de montage (sans fraisage) t = 47 mm
Fiche technique PDF

OmnesAudio BB 3.01A

Caisson recommandé 1:
caisson fermé 0,64 litres
à partir de 156/98 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 2,5 litres
avec 2cm-Rohr évent 5 cm
à partir de 75/61 Hz (-3dB/-8dB).

OmnesAudio BB 3.01A

Article Nº.: BP-BB301A

- indisponible

.

  • Puissance nominale (RMS/Prog) = 30 W
  • Bande passante maximale = 100-20000 Hz
  • Fréquence de résonance fs = 85 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 86 dB (2,83V; 1m)
  • Facteur de force BL = 2,89 N/A
  • Surface effective de la membrane Sd = 29 cm2
  • Volume équivalent Vas = 1,8 l
  • Facteur q combiné à l'air libre Qts = 0,43 (Qms=2,2, Qes=0,53)
  • Diamètre de montage d = 74 mm
  • Diamètre/Dimensions total d = 93 mm
  • Profondeur de montage (sans fraisage) t = 45 mm
Fiche technique PDF

OmnesAudio BB 3.5

OmnesAudio BB 3.5

Article Nº.: BP-BB35

EUR 49,00 hors TVA: € 41.18 / $ 44.88

.

  • Puissance nominale (RMS/Prog) = 30 W
  • Bande passante maximale = 120-20000 Hz
  • Fréquence de résonance fs = 110 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 85 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,8 Ohm
  • Facteur de force BL = 4,3 N/A
  • Surface effective de la membrane Sd = 38,5 cm2
  • Volume équivalent Vas = 1,29 l
  • Facteur q combiné à l'air libre Qts = 0,72 (Qms=6,26, Qes=0,813)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 2,2 mm
  • Diamètre de montage d = 88 mm
  • Diamètre/Dimensions total d = 104 mm
  • Profondeur de montage (sans fraisage) t = 50 mm
Fiche technique PDF




Coaxiaux

OmnesAudio CX 3.1

Caisson recommandé 1:
caisson fermé 0,71 litres
à partir de 221/139 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 2,9 litres
avec HP50 évent 11 cm
à partir de 101/86 Hz (-3dB/-8dB).

OmnesAudio CX 3.1

Article Nº.: BP-CX30

EUR 55,00 hors TVA: € 46.22 / $ 50.38

Haut-parleur coaxial 10 cm avec une membrane en aluminium.

  • Bande passante maximale = 200-20000 Hz
  • Fréquence de résonance fs = 142 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Facteur de force BL = 4,96 N/A
  • Surface effective de la membrane Sd = 48 cm2
  • Masse déplacée, charge de l'air incluse mms = 3,1 g
  • Volume équivalent Vas = 1,2 l
  • Facteur q combiné à l'air libre Qts = 0,52 (Qms=2,51, Qes=0,65)
  • Diamètre de la bobine = 30 mm
  • Diamètre de montage d = 87 mm
  • Diamètre/Dimensions total d = 116 mm
  • Profondeur de montage (sans fraisage) t = 60 mm
Fiche technique PDF

OmnesAudio CX 3.3

Caisson recommandé 1:
caisson fermé 0,71 litres
à partir de 221/139 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 2,9 litres
avec HP50 évent 11 cm
à partir de 101/86 Hz (-3dB/-8dB).

OmnesAudio CX 3.3

Article Nº.: BP-CX33

EUR 55,00 hors TVA: € 46.22 / $ 50.38

Haut-parleur coaxial 10 cm avec une membrane en aluminium.

  • Bande passante maximale = 200-20000 Hz
  • Fréquence de résonance fs = 142 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Facteur de force BL = 4,96 N/A
  • Surface effective de la membrane Sd = 48 cm2
  • Masse déplacée, charge de l'air incluse mms = 3,1 g
  • Volume équivalent Vas = 1,2 l
  • Facteur q combiné à l'air libre Qts = 0,52 (Qms=2,51, Qes=0,65)
  • Diamètre de la bobine = 30 mm
  • Diamètre de montage d = 87 mm
  • Diamètre/Dimensions total d = 116 mm
  • Profondeur de montage (sans fraisage) t = 60 mm
Fiche technique PDF




Grave

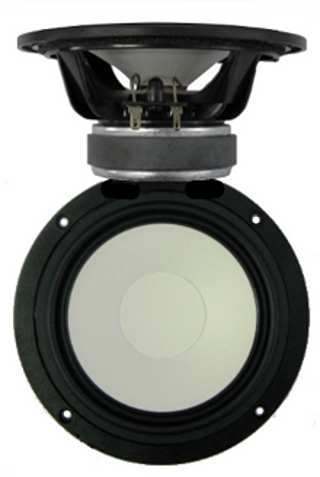

OmnesAudio MW 5.0 Alu

Caisson recommandé 1:
caisson fermé 2,9 litres
à partir de 115/73 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 11,2 litres
avec HP70 évent 22 cm
à partir de 56/46 Hz (-3dB/-8dB).

OmnesAudio MW 5.0 Alu

Article Nº.: BP-mw50alu

EUR 28,00 hors TVA: € 23.53 / $ 25.65

.

  • Puissance nominale (RMS/Prog) = 70 W
  • Bande passante maximale = 60- Hz
  • Fréquence de résonance fs = 60 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,6 Ohm
  • Facteur de force BL = 5,2 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 9,49 g
  • Volume équivalent Vas = 9,34 l
  • Facteur q combiné à l'air libre Qts = 0,41 (Qms=2,97, Qes=0,47)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 3 mm
  • Diamètre de montage d = 127 mm
  • Diamètre/Dimensions total d = 152 mm
  • Profondeur de montage (sans fraisage) t = 67 mm
Fiche technique PDF

OmnesAudio MW6 B

Caisson recommandé 1:
caisson fermé 6,1 litres
à partir de 82/52 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 24 litres
avec HP70 évent 19 cm
à partir de 40/33 Hz (-3dB/-8dB).

OmnesAudio MW6 B

Article Nº.: BP-mw6b

EUR 26,20 hors TVA: € 22.02 / $ 24.00

.

  • Fréquence de résonance fs = 45 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 89,8443 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,9 Ohm
  • Facteur de force BL = 7,6761 N/A
  • Surface effective de la membrane Sd = 134 cm2
  • Masse déplacée, charge de l'air incluse mms = 14,3096 g
  • Volume équivalent Vas = 17,229 l
  • Facteur q combiné à l'air libre Qts = 0,44 (Qms=2,5119, Qes=0,5335)
  • Diamètre de la bobine = 32 mm
  • Excursion linéaire xlin = +/- 4,1 mm
  • Diamètre de montage d = 142 mm
  • Diamètre/Dimensions total d = 187 mm
  • Profondeur de montage (sans fraisage) t = 92 mm

OmnesAudio SW 8.01 ehemals W8-670Z

Caisson recommandé 1:
caisson fermé 7,5 litres
à partir de 70/44 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 30 litres
avec HP70 évent 23 cm
à partir de 34/27 Hz (-3dB/-8dB).

OmnesAudio SW 8.01 ehemals W8-670Z

Article Nº.: BP-W8-670Z

EUR 48,00 hors TVA: € 40.34 / $ 43.97

.

  • Puissance nominale (RMS/Prog) = 100 W
  • Fréquence de résonance fs = 38 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 85 dB (2,83V; 1m)
  • Facteur de force BL = 9,07 N/A
  • Surface effective de la membrane Sd = 209 cm2
  • Masse déplacée, charge de l'air incluse mms = 49,95 g
  • Volume équivalent Vas = 21,2 l
  • Facteur q combiné à l'air libre Qts = 0,42 (Qms=3,86, Qes=0,47)
  • Excursion linéaire xlin = +/- 12 mm
  • Diamètre de montage d = 184 mm
  • Diamètre/Dimensions total d = 204,5 mm
  • Profondeur de montage (sans fraisage) t = 87 mm
Fiche technique PDF

OmnesAudio SW 5.01

OmnesAudio SW 5.01

Article Nº.: BP-SW501

EUR 36,00 hors TVA: € 30.25 / $ 32.97

.

  • Fréquence de résonance fs = 47,61 Hz
  • Résistance au courant continu Re = 3,8 Ohm
  • Facteur de force BL = 7,88 N/A
  • Surface effective de la membrane Sd = 86,5901 cm2
  • Masse déplacée, charge de l'air incluse mms = 25,4913 g
  • Volume équivalent Vas = 4,59 l
  • Facteur q combiné à l'air libre Qts = 0,43 (Qms=5,31, Qes=0,47)
  • Excursion linéaire xlin = +/- 6 mm




n'est plus livrable


OmnesAudio BB 8.01

Article Nº.: not-available

- indisponible

.

OmnesAudio AMT 60.1

OmnesAudio AMT 60.1

Article Nº.: not-available

- indisponible

.

  • Puissance nominale (RMS/Prog) = 80 W
  • Bande passante maximale = 2000-30000 Hz
  • Impédance nominale R = 6 Ohm
  • Rendement SPL = 91 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Surface effective de la membrane Sd = 84,94 cm2
  • Diamètre de montage d = 60,6x82,3 mm
  • Diamètre/Dimensions total d = 110 mm
  • Profondeur de montage (sans fraisage) t = 28 mm
Fiche technique PDF

OmnesAudio BB 4 black

OmnesAudio BB 4 black

Article Nº.: not-available

- indisponible

.

  • Fréquence de résonance fs = 75 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 86,85 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,4 Ohm
  • Facteur de force BL = 3,496 N/A
  • Surface effective de la membrane Sd = 53 cm2
  • Volume équivalent Vas = 4 l
  • Facteur q combiné à l'air libre Qts = 0,46 (Qms=2,234, Qes=0,581)

OmnesAudio AMT 21 S BP 1.1
plus grande photo

OmnesAudio AMT 21 S BP 1.1

Article Nº.: not-available

- indisponible

Air-Motion-Transformer.

OmnesAudio AMT 25 S BP 2.1
plus grande photo

OmnesAudio AMT 25 S BP 2.1

Article Nº.: not-available

- indisponible

Air-Motion-Transformer.

  • Puissance nominale (RMS/Prog) = 25 W
  • Bande passante maximale = 1100-32000 Hz
  • Impédance nominale R = 7 Ohm
  • Rendement SPL = 91 dB (2,83V; 1m)

OmnesAudio BB 3.01

Caisson recommandé 1:
caisson fermé 0,71 litres
à partir de 163/103 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 2,9 litres
avec HP35 évent 10 cm
à partir de 76/64 Hz (-3dB/-8dB).

OmnesAudio BB 3.01

Article Nº.: not-available

- indisponible

Haut-parleur large bande 8 cm avec une membrane en papier. Le système d'aimant est basé sur la technologie Neodymium.

  • Puissance nominale (RMS/Prog) = 15/40 W
  • Bande passante maximale = 100-20000 Hz
  • Fréquence de résonance fs = 97 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 86 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 2,89 N/A
  • Inductance de la bobine L = 0,07 mH
  • Surface effective de la membrane Sd = 31,1 cm2
  • Masse déplacée, charge de l'air incluse mms = 2,33 g
  • Volume équivalent Vas = 1,56 l
  • Facteur q combiné à l'air libre Qts = 0,46 (Qms=2,52, Qes=0,56)
  • Diamètre de montage d = 74 mm
  • Diamètre/Dimensions total d = 93 mm
  • Profondeur de montage (sans fraisage) t = 45 mm
Fiche technique PDF

OmnesAudio T27
plus grande photo

OmnesAudio T27

Article Nº.: not-available

- indisponible

Tweeter à dôme en tissu de 25 mm de diamètre.

  • Bande passante maximale = 1000-30000 Hz
  • Fréquence de résonance fs = 650 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 93,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 2,75 Ohm
  • Facteur de force BL = 2,2 N/A
  • Surface effective de la membrane Sd = 7 cm2
  • Masse déplacée, charge de l'air incluse mms = 0,42 g
  • Facteur q combiné à l'air libre Qts = 0,67 (Qms=4,32, Qes=0,79)
  • Diamètre de la bobine = 25 mm
  • Diamètre de montage d = 72 mm
  • Diamètre/Dimensions total d = 104 mm
  • Profondeur de montage (sans fraisage) t = 25,4 mm
Fiche technique PDF

OmnesAudio SW 12.01 AC

Caisson recommandé 1:
caisson fermé 17 litres
à partir de 56/35 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 69 litres
avec HP100 évent 33 cm
à partir de 26/22 Hz (-3dB/-8dB).

OmnesAudio SW 12.01 AC

Article Nº.: not-available

- indisponible

Boomer de 31 cm avec une membrane en aluminium.

  • Puissance nominale (RMS/Prog) = 350/600 W
  • Bande passante maximale = 32-500 Hz
  • Fréquence de résonance fs = 31,8 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,2 Ohm
  • Facteur de force BL = 14,9 N/A
  • Inductance de la bobine L = 0,49 mH
  • Surface effective de la membrane Sd = 479 cm2
  • Masse déplacée, charge de l'air incluse mms = 186 g
  • Volume équivalent Vas = 42,8 l
  • Facteur q combiné à l'air libre Qts = 0,44 (Qms=5,57, Qes=0,48)
  • Diamètre de montage d = 285 mm
  • Diamètre/Dimensions total d = 325 mm
  • Profondeur de montage (sans fraisage) t = 155 mm

OmnesAudio SW 12.01 PC

Caisson recommandé 1:
caisson fermé 12,7 litres
à partir de 72/46 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 43 litres
avec HP100 évent 33 cm
à partir de 38/30 Hz (-3dB/-8dB).

OmnesAudio SW 12.01 PC

Article Nº.: not-available

- indisponible

Boomer de 31 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 350/600 W
  • Bande passante maximale = 32-500 Hz
  • Fréquence de résonance fs = 31,6 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 89,4 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,2 Ohm
  • Facteur de force BL = 15,1 N/A
  • Inductance de la bobine L = 2,39 mH
  • Surface effective de la membrane Sd = 479 cm2
  • Masse déplacée, charge de l'air incluse mms = 126 g
  • Volume équivalent Vas = 64,3 l
  • Facteur q combiné à l'air libre Qts = 0,34 (Qms=9,49, Qes=0,35)
  • Diamètre de la bobine = 63 mm
  • Excursion linéaire xlin = +/- 12 mm
  • Diamètre de montage d = 285 mm
  • Diamètre/Dimensions total d = 325 mm
  • Profondeur de montage (sans fraisage) t = 155 mm
Fiche technique PDF

OmnesAudio MW 5W

Caisson recommandé 1:
caisson fermé 11,5 litres
à partir de 80/50 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 46 litres
avec HP70 évent 9 cm
à partir de 36/31 Hz (-3dB/-8dB).

OmnesAudio MW 5W

Article Nº.: not-available

- indisponible

Boomer Médium de 14 cm avec une membrane en papier. L'aimant est ventilé pour éviter tout effet de compression. Le spider est ventilé pour un meilleur refroidissement.

  • Bande passante maximale = 60-6000 Hz
  • Fréquence de résonance fs = 56 Hz
  • Impédance nominale R = 6 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,24 Ohm
  • Facteur de force BL = 4,53 N/A
  • Surface effective de la membrane Sd = 95 cm2
  • Masse déplacée, charge de l'air incluse mms = 7,2 g
  • Volume équivalent Vas = 14 l
  • Facteur q combiné à l'air libre Qts = 0,56 (Qms=3,85, Qes=0,65)
  • Diamètre de la bobine = 25,55 mm
  • Diamètre de montage d = 124 mm
  • Diamètre/Dimensions total d = 150 mm
  • Profondeur de montage (sans fraisage) t = 71 mm
Fiche technique PDF

OmnesAudio MW 6B
plus grande photo

Caisson recommandé 1:
caisson fermé 7,7 litres
à partir de 88/56 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 29 litres
avec HP70 évent 13 cm
à partir de 44/35 Hz (-3dB/-8dB).

OmnesAudio MW 6B

Article Nº.: not-available

- indisponible

Boomer Médium de 16 cm avec une membrane en papier. L'aimant est ventilé pour éviter tout effet de compression. Le spider est ventilé pour un meilleur refroidissement.

  • Bande passante maximale = 50-5000 Hz
  • Fréquence de résonance fs = 44 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,3 Ohm
  • Facteur de force BL = 7 N/A
  • Surface effective de la membrane Sd = 135 cm2
  • Masse déplacée, charge de l'air incluse mms = 12 g
  • Volume équivalent Vas = 28 l
  • Facteur q combiné à l'air libre Qts = 0,4 (Qms=7,4, Qes=0,42)
  • Diamètre de la bobine = 32,5 mm
  • Diamètre de montage d = 147 mm
  • Diamètre/Dimensions total d = 180 mm
  • Profondeur de montage (sans fraisage) t = 78 mm
Fiche technique PDF

OmnesAudio MW 8W

Caisson recommandé 1:
caisson fermé 5,4 litres
à partir de 87/55 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 17 litres
avec HP70 évent 27 cm
à partir de 47/36 Hz (-3dB/-8dB).

OmnesAudio MW 8W

Article Nº.: not-available

- indisponible

Boomer Médium de 20 cm avec une membrane en papier. L'aimant est ventilé pour éviter tout effet de compression. Le spider est ventilé pour un meilleur refroidissement.

  • Bande passante maximale = 35-3000 Hz
  • Fréquence de résonance fs = 35 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Facteur de force BL = 11,83 N/A
  • Surface effective de la membrane Sd = 214 cm2
  • Masse déplacée, charge de l'air incluse mms = 39 g
  • Volume équivalent Vas = 33,8 l
  • Facteur q combiné à l'air libre Qts = 0,31 (Qms=6,77, Qes=0,33)
  • Diamètre de la bobine = 38,55 mm
  • Diamètre de montage d = 184 mm
  • Diamètre/Dimensions total d = 220 mm
  • Profondeur de montage (sans fraisage) t = 100 mm
Fiche technique PDF

OmnesAudio MW 8.01 PC-S

OmnesAudio MW 8.01 PC-S

Article Nº.: not-available

- indisponible

Boomer de 19 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 100/130 W
  • Bande passante maximale = 30-3000 Hz
  • Fréquence de résonance fs = 37,6 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 86 dB (2,83V; 1m)
  • Résistance au courant continu Re = 7,2 Ohm
  • Facteur de force BL = 7,2 N/A
  • Inductance de la bobine L = 0,5 mH
  • Surface effective de la membrane Sd = 214 cm2
  • Masse déplacée, charge de l'air incluse mms = 28,28 g
  • Volume équivalent Vas = 40,7 l
  • Facteur q combiné à l'air libre Qts = 0,68 (Qms=2,43, Qes=0,94)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 5 mm
  • Diamètre de montage d = 183 mm
  • Diamètre/Dimensions total d = 203 mm
  • Profondeur de montage (sans fraisage) t = 86 mm
Fiche technique PDF

OmnesAudio MW 7.01 PC-S

Caisson recommandé 1:
caisson fermé 12,8 litres
à partir de 69/43 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 52 litres
avec HP70 évent 11 cm
à partir de 31/27 Hz (-3dB/-8dB).

OmnesAudio MW 7.01 PC-S

Article Nº.: not-available

- indisponible

Boomer de 16 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 80/100 W
  • Bande passante maximale = 40-4000 Hz
  • Fréquence de résonance fs = 46 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 7,1 Ohm
  • Facteur de force BL = 6,48 N/A
  • Inductance de la bobine L = 1,02 mH
  • Surface effective de la membrane Sd = 138,9 cm2
  • Masse déplacée, charge de l'air incluse mms = 16,8 g
  • Volume équivalent Vas = 19,08 l
  • Facteur q combiné à l'air libre Qts = 0,53 (Qms=1,79, Qes=0,76)
  • Diamètre de la bobine = 38 mm
  • Excursion linéaire xlin = +/- 5 mm
  • Diamètre de montage d = 147 mm
  • Diamètre/Dimensions total d = 167 mm
  • Profondeur de montage (sans fraisage) t = 93 mm
Fiche technique PDF

OmnesAudio MW 6W

Caisson recommandé 1:
caisson fermé 2,5 litres
à partir de 102/64 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 8,5 litres
avec HP50 évent 20 cm
à partir de 53/42 Hz (-3dB/-8dB).

OmnesAudio MW 6W

Article Nº.: not-available

- indisponible

Boomer Médium de 16 cm avec une membrane en papier. L'aimant est ventilé pour éviter tout effet de compression. Le spider est ventilé pour un meilleur refroidissement.

  • Fréquence de résonance fs = 44,57 Hz
  • Impédance nominale R = 8 Ohm
  • Résistance au courant continu Re = 6,3 Ohm
  • Surface effective de la membrane Sd = 145 cm2
  • Masse déplacée, charge de l'air incluse mms = 12,42 g
  • Volume équivalent Vas = 12,73 l
  • Facteur q combiné à l'air libre Qts = 0,35 (Qms=7,38, Qes=0,37)
  • Diamètre de la bobine = 32,5 mm
  • Diamètre de montage d = 148 mm
  • Diamètre/Dimensions total d = 180 mm
  • Profondeur de montage (sans fraisage) t = 84 mm

OmnesAudio MW 5.01 PC-S

OmnesAudio MW 5.01 PC-S

Article Nº.: not-available

- indisponible

Boomer de 13 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 60/80 W
  • Bande passante maximale = 40-5000 Hz
  • Fréquence de résonance fs = 54,16 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 85 dB (2,83V; 1m)
  • Résistance au courant continu Re = 7,2 Ohm
  • Facteur de force BL = 6,24 N/A
  • Inductance de la bobine L = 0,77 mH
  • Surface effective de la membrane Sd = 18,92 cm2
  • Masse déplacée, charge de l'air incluse mms = 7,58 g
  • Volume équivalent Vas = 10,4 l
  • Facteur q combiné à l'air libre Qts = 0,68 (Qms=3,87, Qes=0,82)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 3,5 mm
  • Diamètre de montage d = 122 mm
  • Diamètre/Dimensions total d = 142 mm
  • Profondeur de montage (sans fraisage) t = 97 mm
Fiche technique PDF

OmnesAudio L8

OmnesAudio L8

Article Nº.: not-available

- indisponible

Haut-parleur large bande 21 cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 30/60 W
  • Bande passante maximale = 100-17000 Hz
  • Fréquence de résonance fs = 95 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 96 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,2 Ohm
  • Facteur de force BL = 5,69 N/A
  • Inductance de la bobine L = 0,42 mH
  • Surface effective de la membrane Sd = 219 cm2
  • Masse déplacée, charge de l'air incluse mms = 9,18 g
  • Volume équivalent Vas = 15 l
  • Facteur q combiné à l'air libre Qts = 1,04 (Qms=7,1, Qes=1,22)
  • Diamètre de montage d = 190 mm
  • Diamètre/Dimensions total d = 230 mm
  • Profondeur de montage (sans fraisage) t = 87 mm
Fiche technique PDF

OmnesAudio MT 2.01

OmnesAudio MT 2.01

Article Nº.: not-available

- indisponible

Tweeter à ruband.

  • Bande passante maximale = 1200-30000 Hz
  • Fréquence de résonance fs = 1500 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 92 dB (2,83V; 1m)
  • Résistance au courant continu Re = 7,6 Ohm
  • Profondeur de montage (sans fraisage) t = 22 mm
Fiche technique PDF

OmnesAudio T 25 Ti

OmnesAudio T 25 Ti

Article Nº.: not-available

- indisponible

Tweeter à dôme en matériel de haute qualité de mm de diamètre refroidi par ferrofluid.

  • Fréquence de résonance fs = 1700 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 93 dB (2,83V; 1m)

OmnesAudio T 2.01

OmnesAudio T 2.01

Article Nº.: not-available

- indisponible

Tweeter de 25 mm avec une membrane en soie de 25 mm de diamètre.

  • Bande passante maximale = 2500-20000 Hz
  • Fréquence de résonance fs = 1500 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Diamètre de la bobine = 25 mm
  • Diamètre de montage d = 72 mm
  • Diamètre/Dimensions total d = 99,5 mm
  • Profondeur de montage (sans fraisage) t = 35 mm
Fiche technique PDF

Tweeter   Large bande   Coaxiaux   Grave   n'est plus livrable
Les calculs de caissons prennent en compte la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne connaisons pas de résultats de mesures, nous utilisons les données du constructeur. Dans ces cas, nous ne pouvons pas offrir de garantie pour l'exactitude de ces valeurs.

Retour vers la page d'accueil

© Copyright 2020 Iris Strassacker; All rights reserved. - Sous réserve d'erreur
