Peter Mini   Altavoz compacto por K+T 3/2022

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 84 dB
  • Dimensiones (ancho x alto x profundidad): 200 x 120 x 200 mm
  • Rango de frecuencia (-8dB): 56 a 24000 Hz
  • Frecuencia (s) Crossover: 4000 Hz
  • Principio: Acústica Bass-reflex
Agrandar

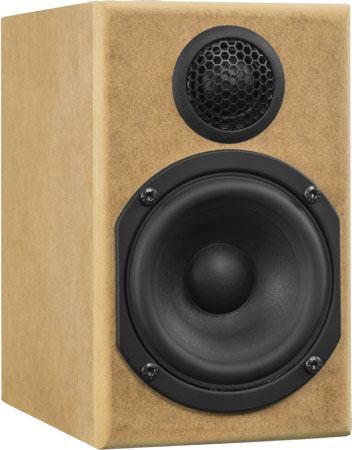

La Peter Mini K+T es una caja acústica compacta de dos vías.

Peter Mini K+T es un altavoz bass reflex con chasis fabricado por la empresa SEAS y la empresa Wavecor.

El kit incluye los siguientes altavoces:
- un altavoz de agudos SEAS TFFNC/G (H1396-04)
- un altavoz de graves Wavecor WF118WA07

La columna de altavoz Kura ha sido desarrollada por Dennis Frank y Daniel Gattig.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 0,3%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1% .

Extracto del test de audición de la revista Klang+Ton (Traducción del autor al inglés)

"When listening on the desk or in the living room, the Peter Mini cuts an excellent figure and convinces with amazing dynamics, neutral tonality and really all-round qualities up to remarkable levels, which qualify it as fullrange speaker in smaller rooms."

Conclusiones de la revista Klang+Ton:

Surprisingly mature mini speaker with high sound quality.

Nuestro kit de montaje se compone de

  • Seas 27TFFNC/G (H1396-04)
  • Wavecor Mid/Woofer WF118WA07 papier, 4 Ohm
  • 2x Bass reflex tube HP35, 35x123mm, black
  • 0,5x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • Binding Post PK31, gold plated (one pair, red and black)
  • 1m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 3.9 μF / 400 Vdc
  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 15μF / 50 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 33μF / 50 Vdc
  • 1.0 mm air core coil, 0.47 mH/0.32 Ohm
  • 0.7 mm air core coil, 0.18 mH/0.36 Ohm
  • 0.7 mm air core coil, 0.47 mH/0.50 Ohm
  • Metal-oxide resistor, 10W 4.7 Ohm (yellow-violet-gold)
  • Metal-oxide resistor, 5W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 5W 15 Ohm (brown-green-black)

Kit sin la caja, precio por altavoz   EUR 154,00 sin IVA: € 129.41 / $ 137.18

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el SEAS TFFNC/G (H1396-04), en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 250 voltios .

  • ClarityCap ESA capacitor 3.9 μF / 250 Vdc
  • ClarityCap ESA capacitor 4.7 μF / 250 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 15μF / 50 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 33μF / 50 Vdc
  • Mundorf baked varnish air core coil BL71, 0.18 mH/0.34 Ohm
  • Mundorf baked varnish air core coil BL71, 0.47 mH/0.57 Ohm
  • Mundorf baked varnish air core coil BL100, 0.47 mH/0.32 Ohm
  • Metal-oxide resistor, 10W 4.7 Ohm (yellow-violet-gold)
  • Metal-oxide resistor, 5W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 5W 15 Ohm (brown-green-black)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 179,00 sin IVA: € 150.42 / $ 159.45

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • JB, electrolytic capacitor, bipolar advanced, 22μF / 50 Vdc
  • 0.7 mm air core coil, 0.18 mH/0.36 Ohm
  • Metal-oxide resistor, 10W 5.6 Ohm (green-blue-gold)

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 8,30 sin IVA: € 6.97 / $ 7.39

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.19
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
