Messungen Puri MK2

Hier finden Sie die Messungen zum Bausatz Puri MK2

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

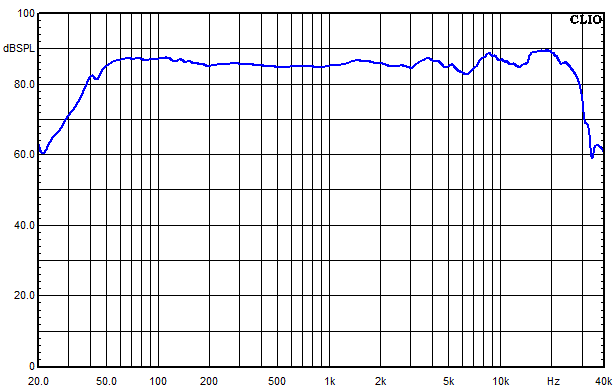

Puri MK2 Frequenzgang

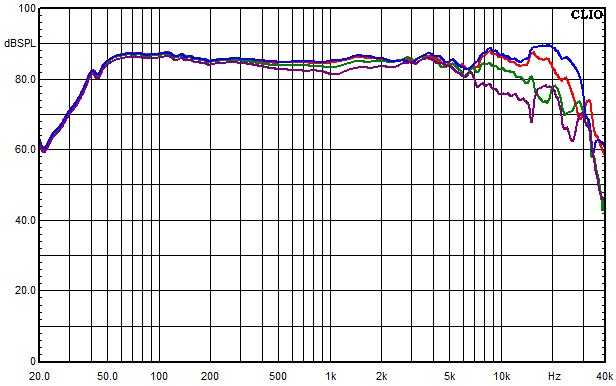

Puri MK2 Frequenzgang unter 0, 15, 30 und 45 Winkel gemessen

  • Blau = 0
  • Rot = 15
  • Grün = 30
  • Violett = 45

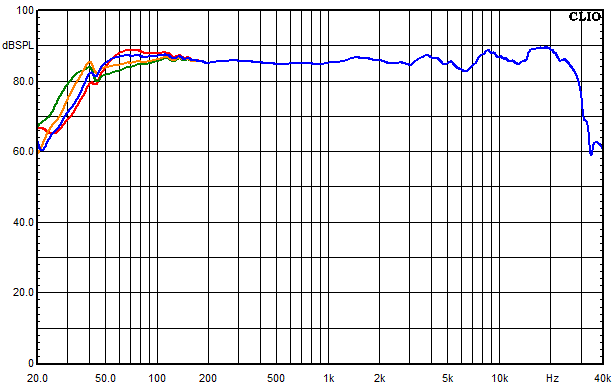

Puri MK2 Frequenzgang mit verschiedenen Bassreflexrohrlängen gemessen

  • Rot = 7,5 cm
  • Blau = 11 cm
  • Orange = 16 cm
  • Grün = 22 cm

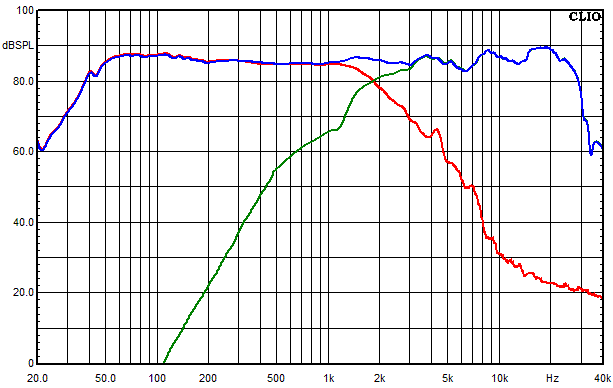

Puri MK2 Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig




Puri MK2 Wasserfallspektrum

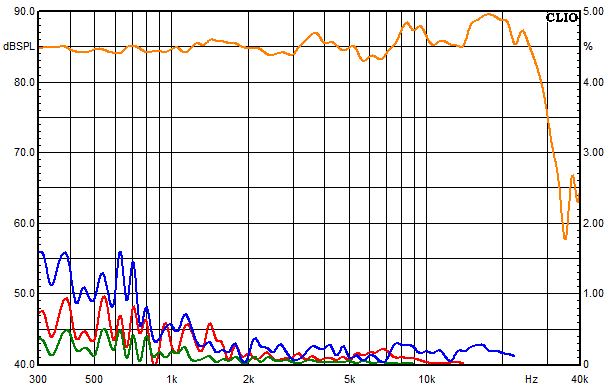

Puri MK2 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

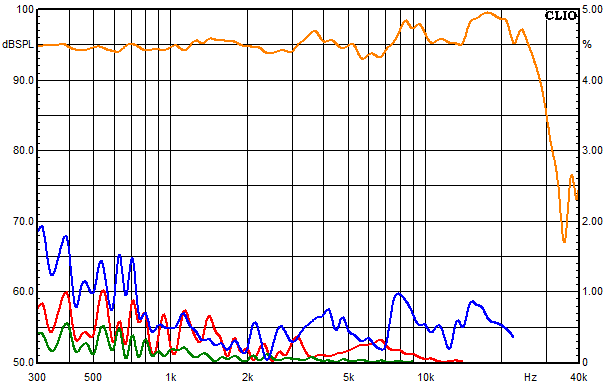

Puri MK2 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

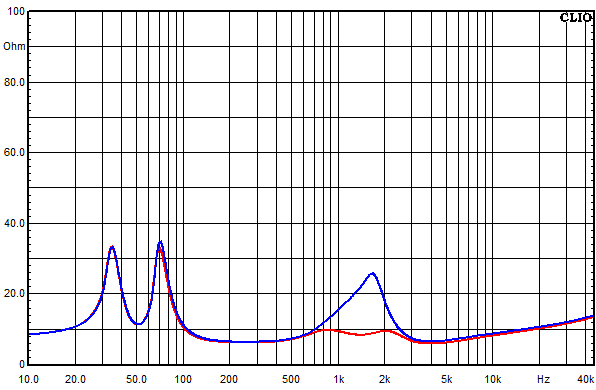

Puri MK2 Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

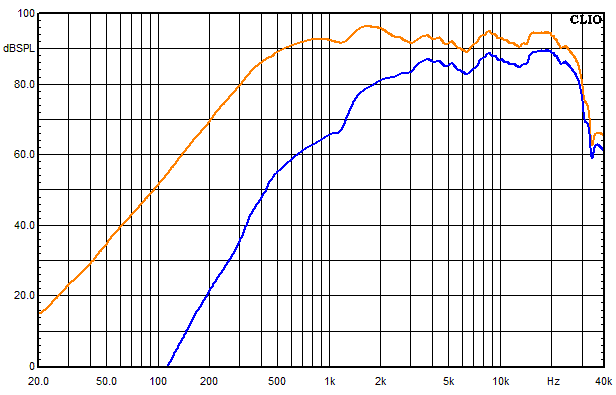

Puri MK2 Frequenzgang Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




Puri MK2 Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

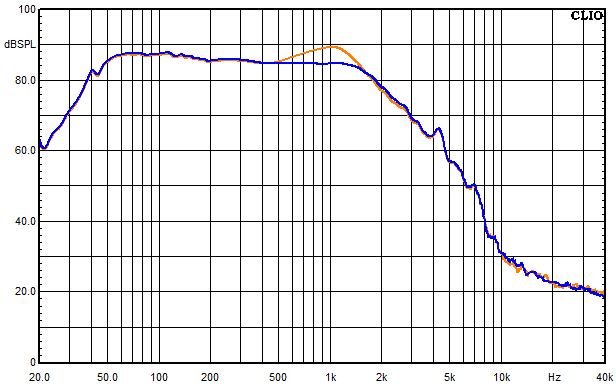

Puri MK2 Frequenzgang vom Tieftöner mit Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
