Queen Lia   Altavoz Torre por newsletter

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 87 dB
  • Dimensiones (HxAxP): 920 x 150 x 289 mm
  • Rango de frecuencia (-8dB): 29 a 22000 Hz
  • Frecuencia (s) Crossover: 2000 Hz
  • Principio: Acústica Bass-reflex

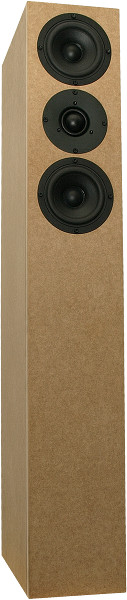

Queen Lia es una caja aústica bass reflex de dos vías provista de un tweeter Audaphon, enmarcado por dos altavoces de graves Wavecor. Gracias a esta configuración M-T-M (denominada también configuración d'Appolito), el sonido irradiado se asemeja al de una fuente sonora puntual. Los excelentes altavoces de medios graves de la serie BD de Wavecor proporcionaron la inspiración para la estructura simétrica de la caja acústica basada en D' Appolito.

Estructura de la caja

Al Wavecor WF120BD04 le favorece el volumen de 7 a 11 litros de la caja (con dos unidades serán, por tanto, unos 22 litros). Con ello se dispone de una esbelta columna, considerada por muchos usuarios como un mueble de dimensiones agradables a la vista.

Divisor de frecuencias

Debido a la alta calidad del chasis, el circuito de filtros está claramente configurado: apenas siete piezas son las encargadas de distribuir la señal acústica. Una bobina sin núcleo es la solución más adecuada para el Wavecor WF120BD04. Esta configuración impide las distorsiones a vólumenes más altos y el alambre de solo 1,4 mm de diámetro permite que la resistencia interior sea lo suficientemente baja. Dado el alto nivel del tweeter, merece la pena invertir en un buen par de condensadores ClarityCap. Por su parte, una bobina Mundorf de alambre esmaltado contribuye a incrementar aún más la calidad del sonido. Esta inversión se retribuye con refinados detalles y con un aumento de la espacialidad.

El sonido

El sonido de la caja Queen Lia concuerda con sus convincentes valores de medición. Esta caja reproduce la voces de forma ejemplar, desempeñándose con claridad y gran ductilidad. La excelente resolución en los tonos medios la demuestra la legendaria grabación de Eric Clapton „MTV unplugged“ de 1992. En „Tears in heaven“, el cuarto tema del CD, se revelan todas las virtudes de un altavoz bien ajustado, sin realces a determinadas frecuencias. La caja Queen Lia es muy equilibrada y demuestra su capacidad de resolución al abordar las diferencias de volumen existentes entre Eric Clapton y el coro. La percusión, por su parte, jamás resulta molesta ni penetra deamasiado en el oído. A pesar de su tamaño reducido, los chasis Wavecor reproducen la batería de forma impulsiva e incluso explosiva, en tanto que el bajo se muestra impresionantemente rico y sólido. Por lo demás, los instrumentos ocupan ordenadamente el espacio y son tan perfectamente localizables que si uno cierra los ojos parecen estar al alcance de la mano.

El álbum „Piece by piece“ grabado por Katie Melua en 2005, demuestra los detalles de voces y el gran escenario que es capaz de recrear la caja acústica. Katie ocupa el centro del escenario y los instrumentos se sitúan en el fondo, sin que ello les haga perder presencia. En „On the road again“ (octavo tema) suena un hermoso bajo, que Queen Lia reproduce de forma clara y profunda. ""Sobria y rica en detalles"", son los atributos más adecuados para describir a la caja acústica Queen Lia. El placer que sentimos en el estudio acústico solo fue superado por lo que disfrutamos con el subwoofer Aldan. Nosotros, los del equipo de Lautsprechershop recomendamos con gran convencimiento la caja acúsitica Queen Lia provista de altavoces Wavecor y Audaphon.

Conclusión

Un gran sonido por poco dinero. Eso es la caja acúsitica Queen Lia. Por menos de 300 euros se puede montar un altavoz de columna capaz de competir con cajas de fábrica a precios de hasta cuatro dígitos. Tanto más sorprendente resulta el resultado obtenido si se considera el bajo presupuesto y la estructura compacta de la caja. Cordialmente Daniel Gattig, miembro del equipo de Lautsprechershop Strassacker

Descripción completa de Queen Lia en PDF

Nuestro kit está formado por las siguientes piezas

  • 1 altavoz Wavecor de medios graves WF120BD04, con chasis de fundición, 8 ohmios
  • 1 tweeter Audaphon TWS 30/4
  • Material aislante Sonofil para 20 litros, blanco (algodón poliéster)
  • Tiras estanqueizantes de gomaespumaespuma, 5 x 2 mm, rollo de 7,5 m
  • 1 par de Bornes PK31, con recubrimiento dorado, rojo+negro
  • Cable para altavoz 2 x 2,5 mm², transparente
  • 8 tornillos Allen para madera 4 x 25 mm, negros
  • Plano para montar el kit
Piezas del divisor de frecuencia:
  • 1 condensador Clarity Cap PWA 33 µF / 160 Vdc
  • 1 condensador Audaphon MKP CAP Superior 8,2 µF / 400 Vdc
  • 1 condensador Audaphon MKP CAP Superior 22 µF / 400 Vdc
  • 1 bobina con núcleo de aire Audaphon L7 , 0,22 mH/0,39 ohmios
  • 1 bobina con núcleo de aire Mundorf L140, 1,0 mH/0,30 ohmios
  • 1 resistencia de óxido metálico MOX10, 3,3 ohmios (naranja-naranja-dorado)
  • 1 resistencia de óxido metálico MOX10, 8,2 ohmios (gris-rojo-dorado)
Kit sin la caja, precio por unidad EUR 339,00 sin IVA: € 284.87 / $ 316.21

Kit provisto de divisor de frecuencia de alta gama

Nuestro kit provisto de divisor de frecuencia de alta gama incluye una bobina Mudorf de alambre esmaltado 1,4 mm de gran tamaño, en la línea de alimentación del altavoz de graves. También es de la marca Mundorf y de acero esmaltado la bobina que se incorpora en la línea de alimentación del tweeter. Las resistencias usadas son las Mundorf MResist Supreme. En general, todas las piezas de esta opción son de calidad superior, como se aprecia en la siguiente lista:

Kit con divisor de frecuencia de alta gama, sin la caja, precio por unidad - No disponible (_)

Resultados de medición de la caja acústica Queen Lia

Vergrößern Queen Lia : respuesta de frecuencia 0°, 15° y 30°°

Vergrößern Queen Lia: factor de distorsión-respuestas de frecuencia 85 dB

Vergrößern Queen Lia: factor de distorsión-respuestas de frecuencia 95 dB

Vergrößern Queen Lia: diagrama de cascada

Vergrößern Queen Lia: impedancia-respuesta de frecuencia

Vergrößern Queen Lia: respuesta de frecuencia 0° altavoz de aguos, de medios, de graves y suma total


Instrucciones para montar la caja acústica Queen Lia

Vergrößern El montaje de la caja acústica Queen Lia es muy sencillo. Sólo se precisan las siguientes piezas:

  • Corte de madera de la lista de piezas
  • Cola fría para madera (D3 o D4) y pincel
  • Sierra caladora, sierra circular y fresadora
  • Pistola de soldar
  • Chasis, bornes, tornillos y cable

Le explicaremos, paso por paso, lo sencillo que resulta montar los altavoces.



Vergrößern

Coloque la pared posterior sobre la superficie de trabajo y pegue la primera pieza lateral. La cola D3 es para la parte interior y la D4 para la parte exterior. También se puede usar cola de tipo PU, la cual se seca con mayor rápidez y se hincha, lo cual permite montar más fácilmente las piezas mal cortadas.



Vergrößern Aplique cola a la tapa y péguela.

Vergrößern Aplique cola a la base y péguela.

Vergrößern Ahora debe alinear la parte frontal y luego pegarla. En esta parte se puede hacer un bisel, con lo cual se consigue una junta exacta que asegura una estética impecable tras el pintado.

Vergrößern Gira la estructura, déjela reposando sobre un costado y marque las distancias para los refuerzos.

Vergrößern Aplique cola a los refuerzos y péguelos. Aprovechamos la ocasión para responder a preguntas que a menudo se dirigen a nuestro servicio de asistencia teléfonica y que se relacionan con el grosor del material. Cabe señalar al respecto que un material de 25mm resulta menos efectivo que aumentar el número de refuerzos o incorporar en el interior de la caja un bastidor de fibra de madera semidensa o de tipo multiplex.

Vergrößern Este es el momento indicado para introducir el aislante en la caja. Por su parte, los cables se pueden ajustar en la pared lateral mediante cintas sujetacable.

Vergrößern Desplace la pieza lateral hacia el frontal alineándola con la base y con la tapa. Los cantos sobresalientes los puede eliminar con una fresa o enrasadora.

Si desea pintar o barnizar la caja, debe ahora tapar todos los orificios.



Variantes

Queen Lia ofrece diversas variantes de uso. Se puede montar, por ejemplo, como caja cerrada en una estantería, con un volumen de 8 litros, sin modificar la respuesta de frecuencia. El límite en este caso se sitúa en torno a los 90 Hertz, lo cual supone unas condiciones ideales para la combinación con un subwoofer.

Asimismo, Queen Lia se puede reducir a un altavoz de graves, para lo cual es preciso, eso sí, hacer algunos cálculos. La frecuencia de la bobina de graves se duplica, pasando de 1mH a 2 mH, en tanto que el valor del condensador se reduce de 33 µF a 15 µF. Por su parte, el tweeter se debe reducir en 6 dB, lo cual se consigue instalando delante de él un separador de tensión. 3,3 ohmios en línea y 1,2 ohmios en paralelo mantienen al tweeter en el nivel exigido. En cuanto al conducto bass reflex, si no se altera el largo, se debe reducir a la mitad la superficie de sección. Si, en cambio, no se modifica la superficie, se debe duplicar el largo.
