Medidas en Sculptor
|
Aquí encontrará las medidas del kit Sculptor
Las mediciones se realizan con el sistema de medición audiomática Clio FW.
El amplificador de medición es un Clio QC-Box 5. Esta unidad de control realiza una variedad de tareas, por ejemplo, controlar un láser, controlar plataformas giratorias, etc.
Como micrófono de medición se utiliza una Audiomática Mic-01 calibrada con una longitud de 25 cm.
|
Respuesta de frecuencia
|
 |
|

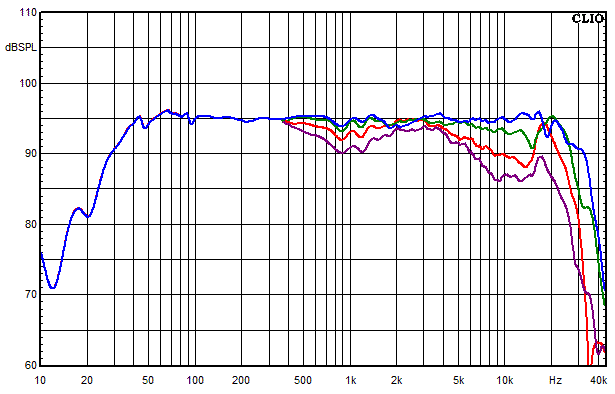

Respuesta de frecuencia medida en ángulos de 0°, 15°, 30° y 45°
|
 |
- azul = 0°
- verde = 15°
- rojo = 30°
- púrpura = 45°
|

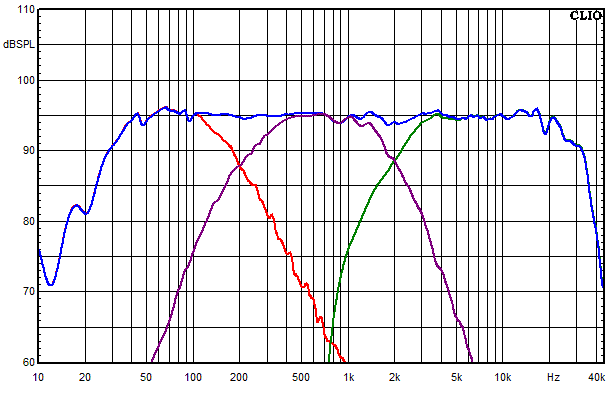

Respuesta de frecuencia de los canales individuales
|
 |
- azul = suma de tweeter y woofer medidos en el eje .
- verde = vía de agudos
- violeta = via de medios tonos
- rojo = vía de graves
|
Espectro de caída
|
 |
|

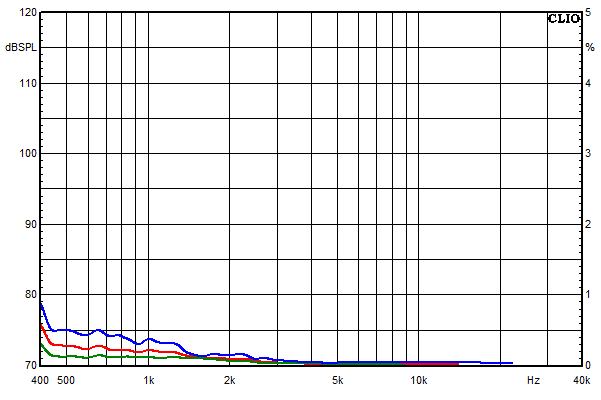

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 85 dB
|
 |
- azul = k2
- rojo = k3
- verde = k5
|

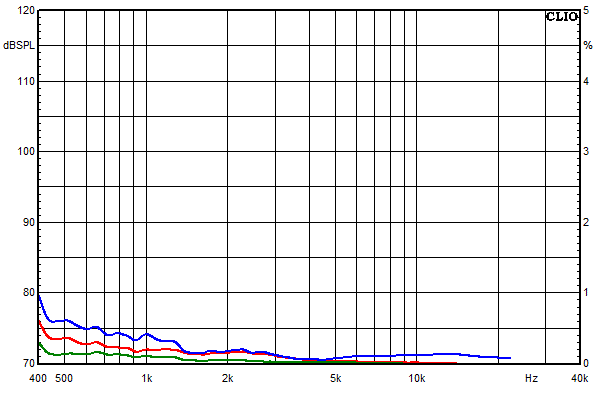

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 95 dB
|
 |
- azul = k2
- rojo = k3
- verde = k5
|

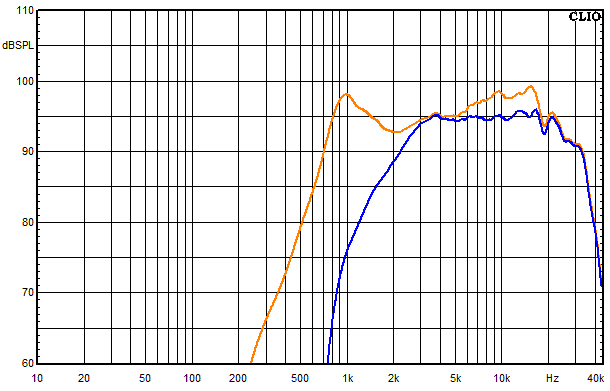

Respuesta de frecuencia del tweeter
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

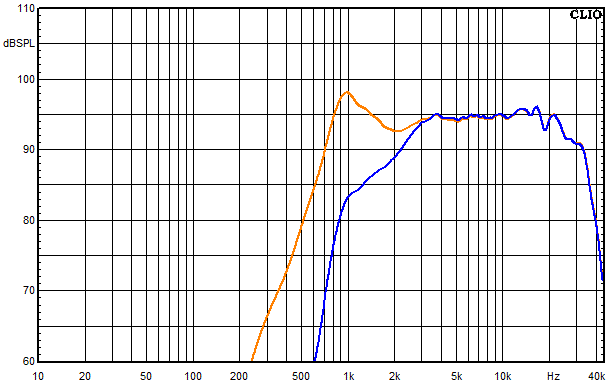

Respuesta de frecuencia del tweeter con filtro de paso alto nº 1 (Q 0,8 / HP2 a 2390 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

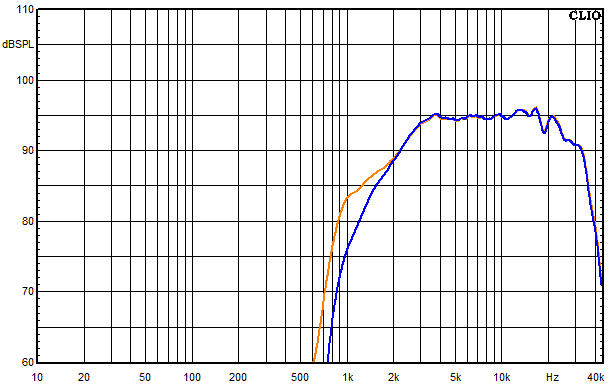

Respuesta de frecuencia del tweeter con filtro de paso alto nº 2 (Q 0,8 / HP2 a 1530 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

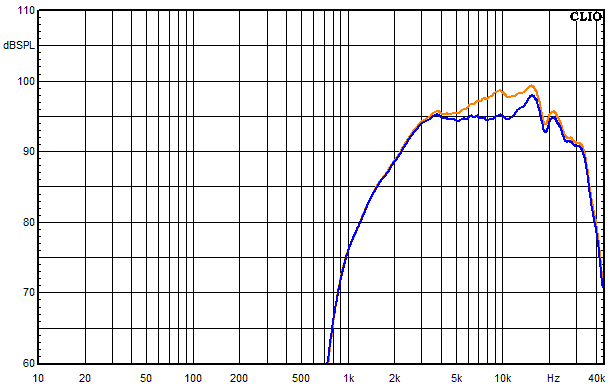

Respuesta en frecuencia del tweeter con ecualizador nº 1 (Q 1,5 / -3,5 dB a 9390 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

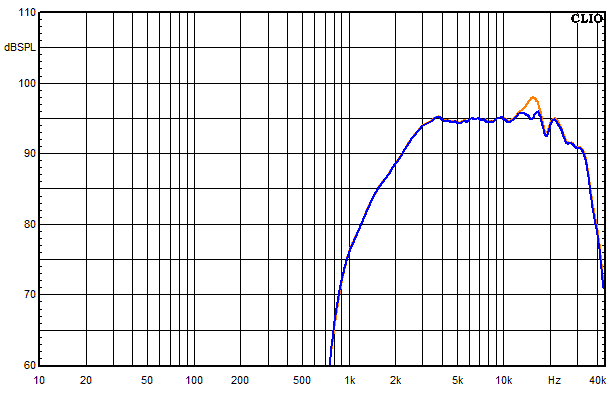

Respuesta en frecuencia del tweeter con ecualizador nº 2 (Q 10 / -3,3 dB a 15300 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

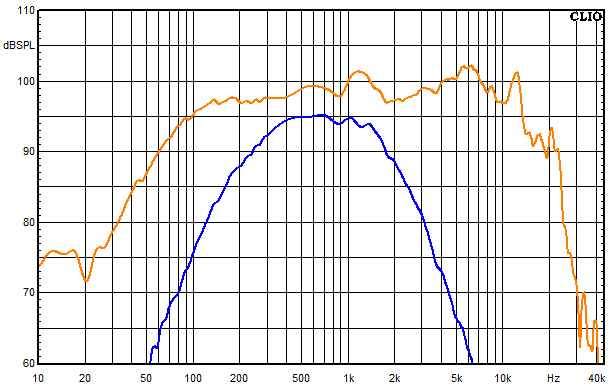

Respuesta en frecuencia para el altavoz de rango medio
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

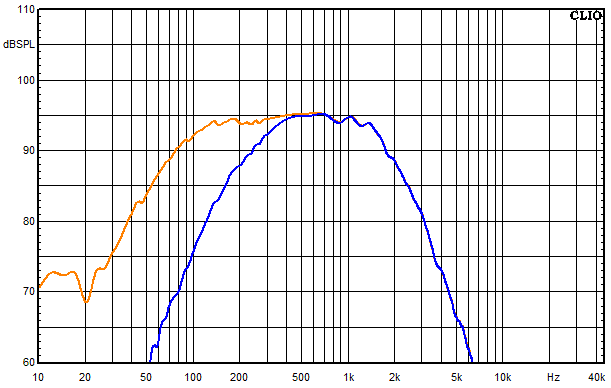

Respuesta en frecuencia para el altavoz de rango medio con filtro de paso alto (Q 0,7 / HP2 a 260 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

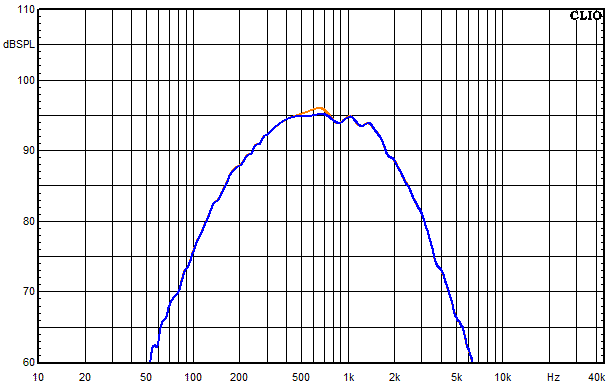

Respuesta en frecuencia para el altavoz de rango medio con ecualizador nº 1 (Q 8 / -1,6 dB a 620 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

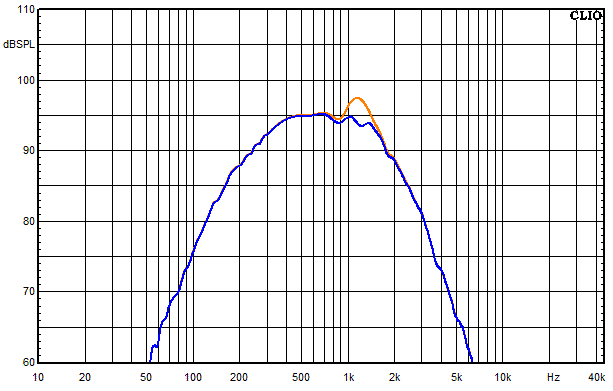

Respuesta en frecuencia para el altavoz de rango medio con ecualizador nº 2 (Q 5 / -4 dB a 1190 Hz)
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|
Respuesta en frecuencia para el altavoz de rango medio con filtro paso bajo no.1
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

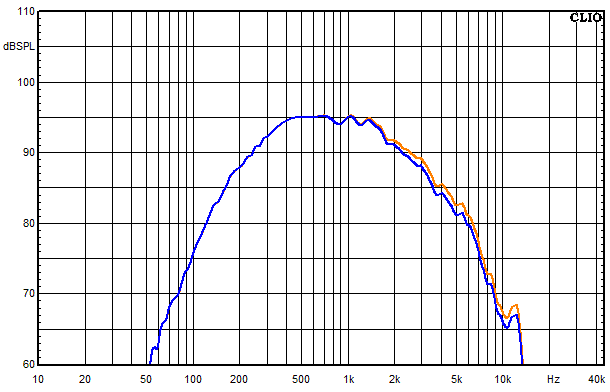

Respuesta en frecuencia para el altavoz de rango medio con filtro paso bajo no.2
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

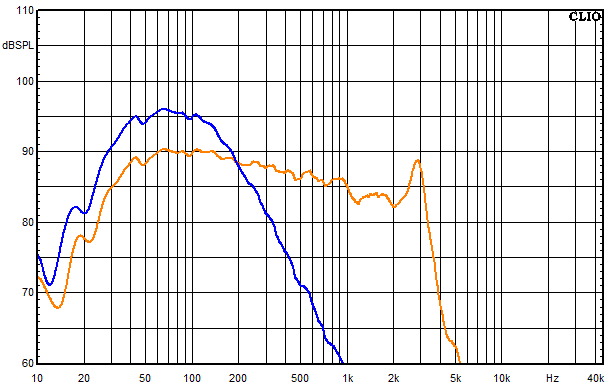

xx Respuesta en frecuencia del woofer
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
