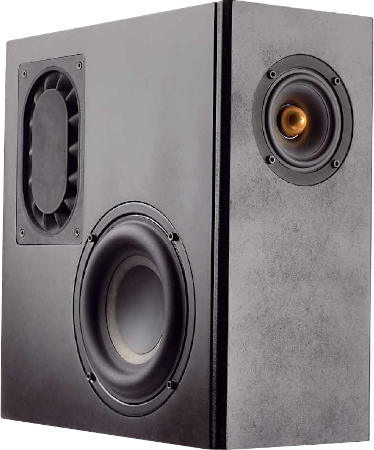

SideKick-L 3.5   Altavoz compacto por K+T 4/2021

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 79 dB
  • Dimensiones (ancho x alto x profundidad): 350 x 160 x 320 mm
  • Rango de frecuencia (-8dB): 49 a 20000 Hz
  • Frecuencia (s) Crossover: 250 Hz
  • Principio: con radiador pasivo

La Omnes Audio SideKick-L 3.5 es una caja acústica compacta de dos vías.

SideKick-L 3.5 es un altavoz de alta gama con chasis fabricado por la empresa Omnes Audio y la empresa Tang Band, que incorpora membranas pasivasn para la afinación de los bajos.

El kit incluye los siguientes altavoces:
- un un altavoz de banda ancha Omnes Audio BB 3.5
- un altavoz de graves Tang Band W6-1139 SIF

Baur Akustik ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de banda ancha
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama en cascada muestra una atenuación de la oscilación ralentizada en los centros.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 500 Hz y bajo 0,7%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1,3% .

Nuestro kit de montaje se compone de

  • Omnes Audio, full range BB 3.5
  • Tang Band W6-1139SIF, 6 inch subwoofer
  • 2x Tang Band PR-14
  • Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Terminal T105 Au, with brass, gold plated
  • 2m Speaker cable 2x1.5 mm2, transparent
  • 2,5x Allen wood screws IS 4x16mm, black (MZF-8614), 8 pcs
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKT CAP 6.8 μF / 160 Vdc
  • Audaphon MKT CAP 33 μF / 160 Vdc
  • Audaphon MKT CAP 47 μF / 160 Vdc
  • JB, electrolytic capacitor, bipolar, 100 μF/50 Vdc
  • 1.0 mm air core coil, 0.82 mH/0.44 Ohm
  • 0.7 mm air core coil, 0.56 mH/0.55 Ohm
  • Audaphon M core coil M12, 1.8 mH/0.18 0hm
  • Metal-oxide resistor, 10W 2.7 Ohm (red-purple-gold)
  • Metal-oxide resistor, 10W 3.9 Ohm (orange-white-gold)
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)

Kit sin la caja, precio por altavoz   EUR 216,00 sin IVA: € 181.51 / $ 219.63

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Omnes Audio BB 3.5, en los que la calidad es determinante, son los excelentes Clarity Cap PWA MKP, de 250 voltios .

  • ClarityCap PWA capacitor 33 μF / 250 Vdc
  • ClarityCap PWA capacitor 47 μF / 250 Vdc
  • Audaphon MKP CAP Superior 6.8 μF / 400 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 100μF / 100 Vdc
  • Mundorf baked varnish air core coil BL71, 0.56 mH/0.64 Ohm
  • Mundorf baked varnish air core coil BL100, 0.82 mH/0.45 Ohm
  • Mundorf H core baked varnish coil BH140, 1.8 mH/0.12 0hm
  • Metal-oxide resistor, 10W 2.7 Ohm (red-purple-gold)
  • Metal-oxide resistor, 10W 3.9 Ohm (orange-white-gold)
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 253,00 sin IVA: € 212.61 / $ 257.25

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.78
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
