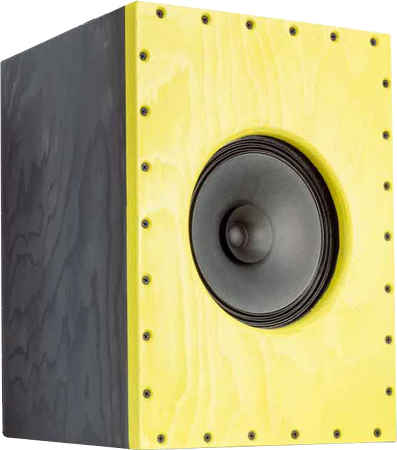

Sonnenschein   Altavoz compacto por K+T 5/2017

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 400 x 300 x 250 mm
  • Rango de frecuencia (-8dB): 58 a 15000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Carcasa cerrada

La Sonnenschein es una caja acústica compacta con un altavoz de banda ancha (tres vías )

Sonnenschein es un altavoz cerrado con chasis fabricado por la empresa Visaton .

La columna de altavoz Kura ha sido desarrollada por Holger Barske y Thomas Schmidt.

La respuesta de frecuencia del altavoz es equilibrada. En el rango de frecuencia sobre los 7 kHz se producen algunas irregularidades características de los altavoces de banda ancha . Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 400 Hz y bajo 1 %, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 2 % .

Nuestro kit de montaje se compone de

  • Visaton BG 20, 8 Ohm
  • 2x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 1m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 4x20 black, cross recess, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera .

  • Audaphon M core coil M12, 1.8 mH/0.18 0hm
  • ceramic resistor 15 Ohm/20 Watt

Kit sin la caja, precio por altavoz   EUR 76,40 sin IVA: € 64.20 / $ 69.34

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil).

  • Mundorf baked varnish air core coil BL140, 1.8 mH/0.43 Ohm
  • ceramic resistor 15 Ohm/20 Watt

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 113,00 sin IVA: € 94.96 / $ 102.55

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.27
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
