Messungen Spica Wall 2

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

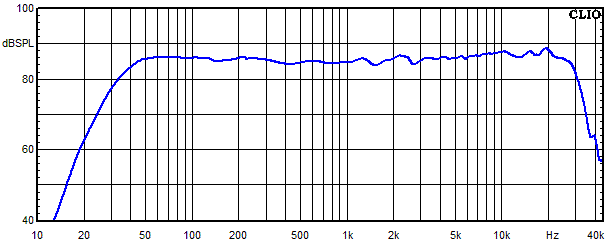

Spica Wall 2 Frequenzgang

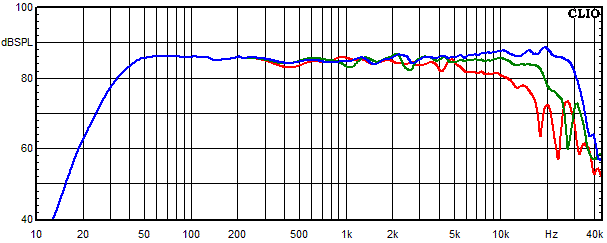

Spica Wall 2 Frequenzgang unter 0°, 15° und 30° Winkel gemessen

• Blau = 0°
• Grün = 15°
• Rot = 30°

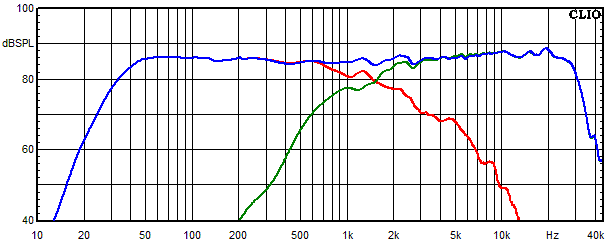

Spica Wall 2 Frequenzgang der einzelnen Kreise

• Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
• Grün = Hochtonzweig
• Rot = Tieftonzweig

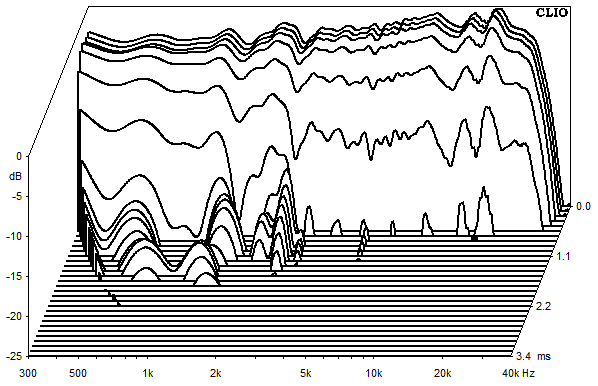

Spica Wall 2 Wasserfallspektrum

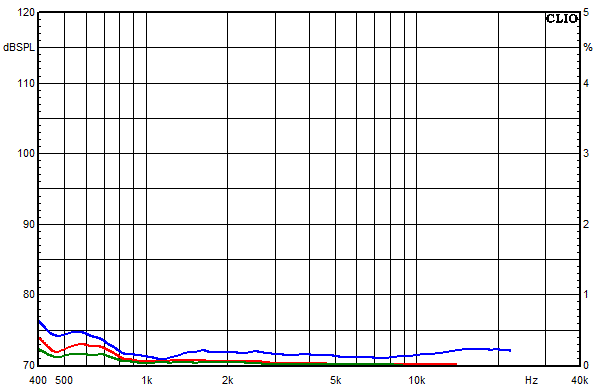

Spica Wall 2 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

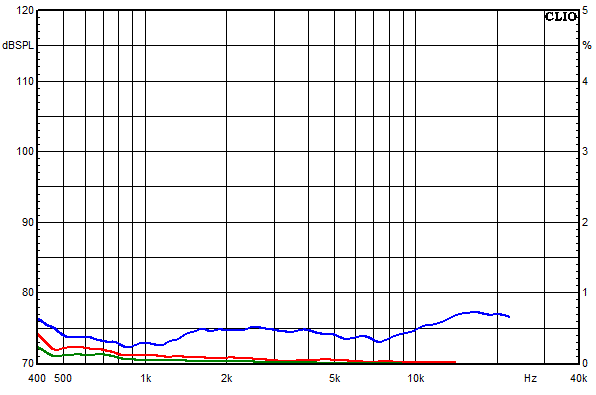

Spica Wall 2 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

Spica Wall 2 Impedanz-Frequenzgang

• Blau = ohne Impedanzkorrektur
• Rot = mit Impedanzkorrektur

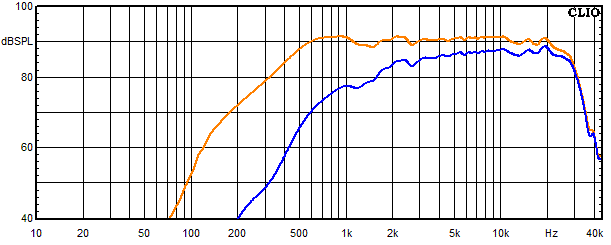

Spica Wall 2 Frequenzgang Hochtöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Spica Wall 2 Frequenzgang vom Hochtöner mit Bypasskondensator

• Blau = mit Bypasskondesator
• Orange = ohne Bypasskondesator

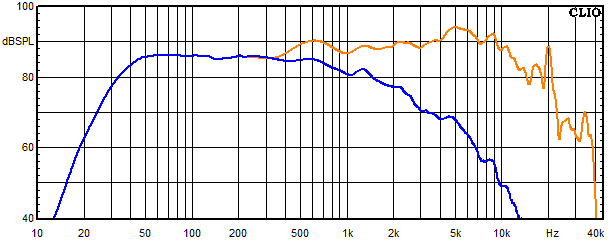

Spica Wall 2 Frequenzgang vom Tieftöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Spica Wall 2 Frequenzgang Tieftöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis
