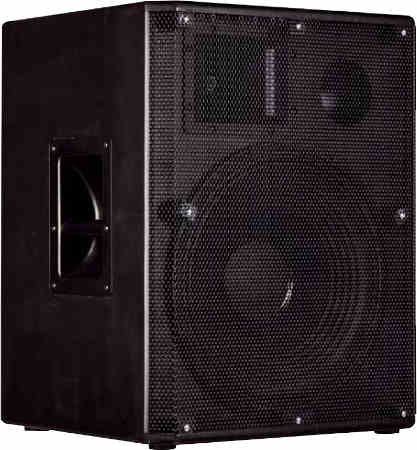

Visaton PA 115 H   Altavoz compacto por K+T 5/2020

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 94 dB
  • Dimensiones (ancho x alto x profundidad): 600 x 480 x 390 mm
  • Rango de frecuencia (-8dB): 35 a 13000 Hz
  • Frecuencia (s) Crossover: 3000 Hz
  • Principio: Acústica Bass-reflex

La Visaton PA 115 H es una caja acústica compacta de dos vías.

Visaton PA 115 H es un altavoz bass reflex con chasis fabricado por la empresa Visaton .

El kit incluye los siguientes altavoces:
- una bocina de agudos con driver Visaton HTH 8.7
- un altavoz de graves Visaton PAW 38, 8 Ohm

Visaton ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama en cascada muestra una atenuación de la oscilación ralentizada en los centros.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,8%, manteniéndose incluso a 105 dB, 1m, en el rango audible, bajo 2% .

Nuestro kit de montaje se compone de

  • Visaton HTH 8.7
  • Visaton woofer PAW 38, 8 Ohm
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 2x Damping Sonofil 100 x 35 cm for 20 litres
  • Terminal T105 Au, with brass, gold plated
  • 2m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 3.5x17 black, torx, 8 pieces
  • Pan screws 4x20 black, torx, 8 pieces
  • Allen wood screws, black, 5x30 mm, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKT CAP 2.2 μF; / 160 Vdc
  • 0.7 mm air core coil, 0.47 mH/0.50 Ohm
  • 2x Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)

Kit sin la caja, precio por altavoz   EUR 326,00 sin IVA: € 281.03 / $ 331.62

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Visaton HTH 8.7, en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 630 voltios .

  • ClarityCap ESA capacitor 2.2 μF; / 630 Vdc
  • Mundorf baked varnish air core coil BL71, 0.47 mH/0.57 Ohm
  • 2x Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 341,00 sin IVA: € 293.97 / $ 346.88

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • JB, electrolytic capacitor, bipolar advanced, 22μF / 50 Vdc
  • 0.7 mm air core coil, 0.33 mH/0.48 Ohm
  • ceramic resistor 10 Ohm/20 Watt

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 8,45 sin IVA: € 7.28 / $ 8.60

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 140 x 102 mm
Placas de circuito reticuladas RA140, N° de pedido: I-2765, precio por unidad:   EUR 3,61 sin IVA: € 3.11 / $ 3.67
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
