Messungen Zaurak aktiv
Hier finden Sie die Messungen zum Bausatz Zaurak aktiv

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

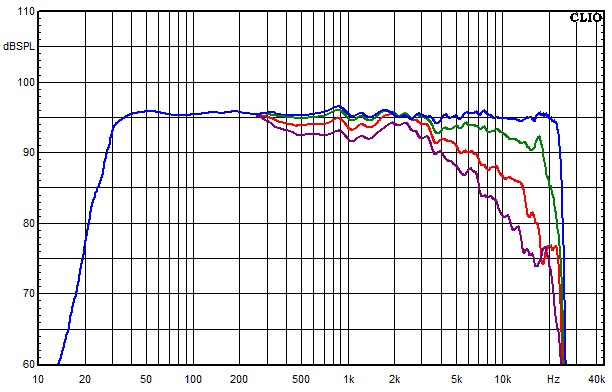

Zaurak aktiv Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°

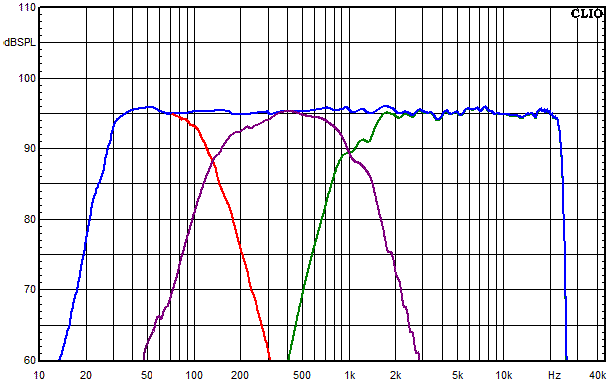

Zaurak aktiv Frequenzgang der einzelnen Kreise
  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig




Zaurak aktiv Wasserfallspektrum

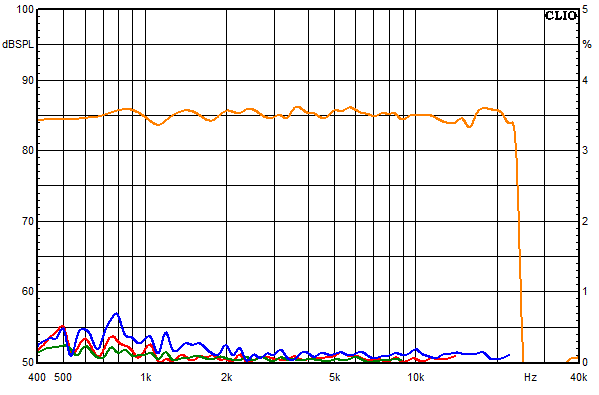

Zaurak aktiv Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5

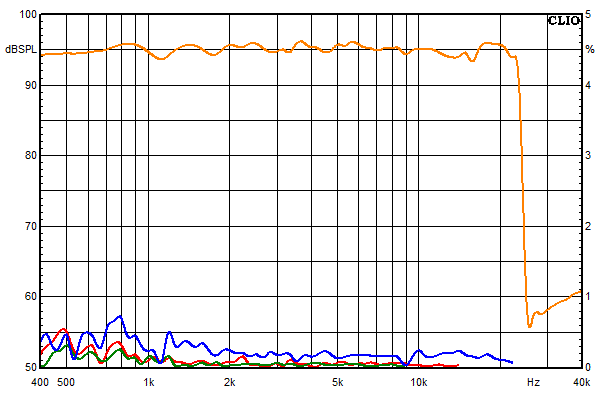

Zaurak aktiv Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5
