Médium

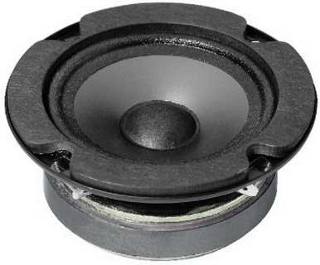

Monacor SPP-90
plus grande photo

Monacor SPP-90

Article Nº.: mo-101150

- indisponible

Médium de 7 cm avec une membrane en polypropylène.

  • Puissance nominale (RMS/Prog) = 22/45 W
  • Bande passante maximale = 2000-18000 Hz
  • Fréquence de résonance fs = 1000 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 92 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,5 Ohm
  • Inductance de la bobine L = 0,1 mH
  • Surface effective de la membrane Sd = 23 cm2
  • Diamètre de la bobine = 15 mm
  • Diamètre de montage d = 61 mm
  • Diamètre/Dimensions total d = 78 mm
  • Profondeur de montage (sans fraisage) t = 30 mm
  • Poids = 0,3 kg

afficher kits fermer

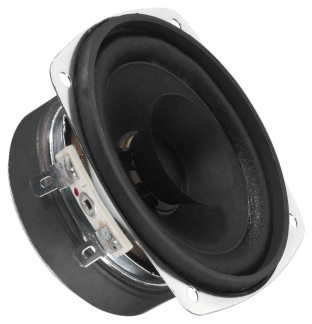

Monacor SP-30
plus grande photo

Monacor SP-30

Article Nº.: mo-101530

EUR 22,66 hors TVA: € 19.04 / $ 20.76

Haut-parleur large bande cm avec une membrane en papier.

  • Puissance nominale (RMS/Prog) = 5/10 W
  • Bande passante maximale = 150-15000 Hz
  • Fréquence de résonance fs = 150 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,5 Ohm
  • Facteur de force BL = 2,33 N/A
  • Inductance de la bobine L = 0,18 mH
  • Surface effective de la membrane Sd = 31 cm2
  • Masse déplacée, charge de l'air incluse mms = 1,7 g
  • Volume équivalent Vas = 0,7 l
  • Facteur q combiné à l'air libre Qts = 0,73 (Qms=2,5, Qes=1,04)
  • Diamètre de la bobine = 20 mm
  • Excursion linéaire xlin = +/- 1,5 mm
  • Diamètre de montage d = 73 mm
  • Diamètre/Dimensions total d = 78x78 mm
  • Profondeur de montage (sans fraisage) t = 40 mm
  • Poids = 0,26 kg
Fiche technique PDF

afficher kits fermer

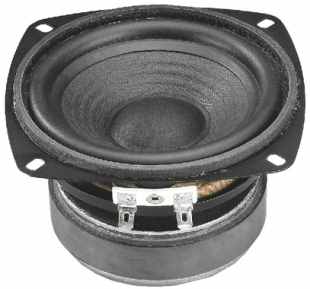

Monacor SP-100/8

Monacor SP-100/8

Article Nº.: mo-103780

EUR 41,29 hors TVA: € 34.70 / $ 37.82

Médium de 10,6 x 10,6 cm avec une membrane en papier. L'aimant est ventilé pour éviter tout effet de compression.

  • Puissance nominale (RMS/Prog) = 30/60 W
  • Bande passante maximale = 100-7000 Hz
  • Fréquence de résonance fs = 61 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,5 Ohm
  • Facteur de force BL = 5,55 N/A
  • Inductance de la bobine L = 0,4 mH
  • Surface effective de la membrane Sd = 52 cm2
  • Masse déplacée, charge de l'air incluse mms = 5,5 g
  • Volume équivalent Vas = 4,7 l
  • Facteur q combiné à l'air libre Qts = 0,37 (Qms=2,28, Qes=0,44)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 2,5 mm
  • Diamètre de montage d = 103 mm
  • Diamètre/Dimensions total d = 106x106 mm
  • Profondeur de montage (sans fraisage) t = 63 mm
  • Poids = 0,8 kg

afficher kits fermer

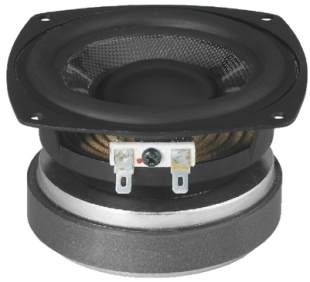

Monacor SPH-100C

Monacor SPH-100C

Article Nº.: mo-102300

EUR 94,71 hors TVA: € 79.59 / $ 86.75

Médium de 10,6 x 10,6 cm avec une membrane en carbone. L'aimant est ventilé pour éviter tout effet de compression.

  • Puissance nominale (RMS/Prog) = 30/50 W
  • Bande passante maximale = 60-6000 Hz
  • Fréquence de résonance fs = 50 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 84 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6 Ohm
  • Facteur de force BL = 5,1 N/A
  • Inductance de la bobine L = 0,65 mH
  • Surface effective de la membrane Sd = 54 cm2
  • Masse déplacée, charge de l'air incluse mms = 7 g
  • Volume équivalent Vas = 6 l
  • Facteur q combiné à l'air libre Qts = 0,44 (Qms=3,53, Qes=0,5)
  • Diamètre de la bobine = 25,5 mm
  • Excursion linéaire xlin = +/- 4 mm
  • Diamètre de montage d = 96 mm
  • Diamètre/Dimensions total d = 106x106 mm
  • Profondeur de montage (sans fraisage) t = 50 mm
  • Poids = 0,85 kg

afficher kits fermer

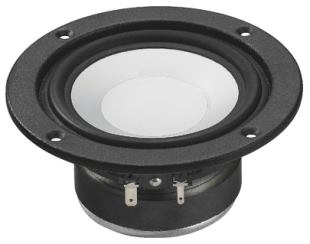

Monacor SPH-100AL

Caisson recommandé 1:
caisson fermé 2,5 litres
à partir de 116/73 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 9,8 litres
avec HP50 évent 12 cm
à partir de 52/45 Hz (-3dB/-8dB).

Monacor SPH-100AL

Article Nº.: mo-103810

EUR 60,04 hors TVA: € 50.45 / $ 54.99

Médium de 11 cm avec une membrane en aluminium.

  • Puissance nominale (RMS/Prog) = 40/80 W
  • Bande passante maximale = 80-5000 Hz
  • Fréquence de résonance fs = 80 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,2 Ohm
  • Facteur de force BL = 4,81 N/A
  • Inductance de la bobine L = 0,3 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,9 g
  • Volume équivalent Vas = 3,2 l
  • Facteur q combiné à l'air libre Qts = 0,55 (Qms=3,05, Qes=0,67)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 1,5 mm
  • Diamètre de montage d = 90 mm
  • Diamètre/Dimensions total d = 124,3 mm
  • Profondeur de montage (sans fraisage) t = 55 mm
  • Poids = 0,65 kg

afficher kits fermer

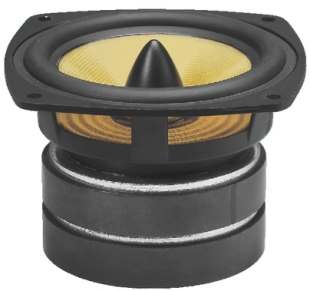

Monacor SPH-102KEP

Monacor SPH-102KEP

Article Nº.: mo-102590

EUR 98,25 hors TVA: € 82.56 / $ 89.99

Médium de 10,6 x 10,6 cm avec une membrane en kevlar. Une ogive phaseplug (ogive anti-tourbillonnaire) coupe le centre de la membrane.

  • Puissance nominale (RMS/Prog) = 40/120 W
  • Bande passante maximale = 100-10000 Hz
  • Fréquence de résonance fs = 95 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 88 dB (2,83V; 1m)
  • Résistance au courant continu Re = 7,2 Ohm
  • Facteur de force BL = 4,75 N/A
  • Inductance de la bobine L = 0,2 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 3 g
  • Volume équivalent Vas = 3 l
  • Facteur q combiné à l'air libre Qts = 0,52 (Qms=5,7, Qes=0,57)
  • Diamètre de la bobine = 25,5 mm
  • Excursion linéaire xlin = +/- 1 mm
  • Diamètre de montage d = 95 mm
  • Diamètre/Dimensions total d = 106x106 mm
  • Profondeur de montage (sans fraisage) t = 76 mm
  • Poids = 0,97 kg

Online journal HiFi Selbstbau
2008; "Nahezu perfekt ist der SPH-102KEP als Tief-/Mitteltöner in einer 4-Wege-Konstruktion von ca. 200 bis 1000Hz einsetzbar.”

afficher kits fermer

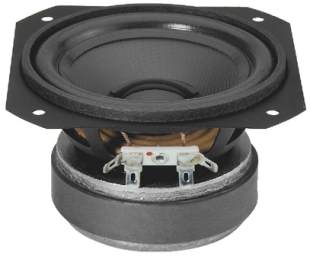

Monacor SPP-110/4

Monacor SPP-110/4

Article Nº.: mo-101050

- indisponible

Médium de 11 x 11 cm avec une membrane en plastique ABS. L'aimant est ventilé pour éviter tout effet de compression.

  • Puissance nominale (RMS/Prog) = 30/60 W
  • Bande passante maximale = 70-8000 Hz
  • Fréquence de résonance fs = 53 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 90 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,3 Ohm
  • Facteur de force BL = 3,3 N/A
  • Inductance de la bobine L = 0,3 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,3 g
  • Volume équivalent Vas = 8 l
  • Facteur q combiné à l'air libre Qts = 0,37 (Qms=2,01, Qes=0,46)
  • Diamètre de la bobine = 25,5 mm
  • Excursion linéaire xlin = +/- 2 mm
  • Diamètre de montage d = 100 mm
  • Diamètre/Dimensions total d = 110x110 mm
  • Profondeur de montage (sans fraisage) t = 60 mm
  • Poids = 0,9 kg

afficher kits fermer

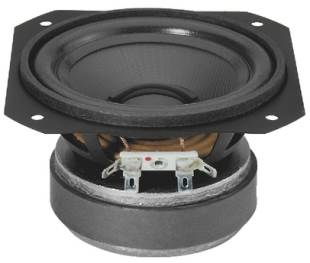

Monacor SPP-110/8

Monacor SPP-110/8

Article Nº.: mo-101060

- indisponible

Médium de 11 x 11 cm avec une membrane en plastique ABS. L'aimant est ventilé pour éviter tout effet de compression.

  • Puissance nominale (RMS/Prog) = 30/60 W
  • Bande passante maximale = 70-8000 Hz
  • Fréquence de résonance fs = 55 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 87 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,5 Ohm
  • Facteur de force BL = 4,6 N/A
  • Inductance de la bobine L = 0,4 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,4 g
  • Volume équivalent Vas = 8 l
  • Facteur q combiné à l'air libre Qts = 0,37 (Qms=2,01, Qes=0,46)
  • Diamètre de la bobine = 25,5 mm
  • Excursion linéaire xlin = +/- 2 mm
  • Diamètre de montage d = 100 mm
  • Diamètre/Dimensions total d = 110x110 mm
  • Profondeur de montage (sans fraisage) t = 60 mm
  • Poids = 0,9 kg

afficher kits fermer

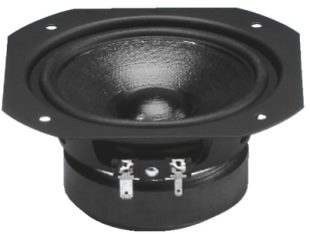

Monacor MSH-115

Monacor MSH-115

Article Nº.: mo-101840

EUR 63,58 hors TVA: € 53.43 / $ 58.24

Médium de 11,5 x 11,5 cm avec une membrane en matériel de haute qualité.

  • Puissance nominale (RMS/Prog) = 50/120 W
  • Bande passante maximale = 100-10000 Hz
  • Fréquence de résonance fs = 85 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 89 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,3 Ohm
  • Facteur de force BL = 4,8 N/A
  • Inductance de la bobine L = 0,3 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,5 g
  • Volume équivalent Vas = 4 l
  • Facteur q combiné à l'air libre Qts = 0,43 (Qms=1,98, Qes=0,55)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 1,5 mm
  • Diamètre de montage d = 101 mm
  • Diamètre/Dimensions total d = 115x115 mm
  • Profondeur de montage (sans fraisage) t = 55 mm
  • Poids = 0,6 kg

afficher kits fermer

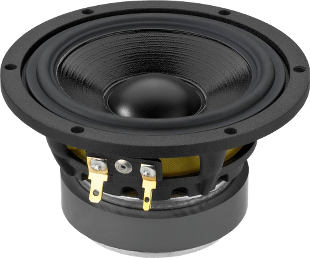

Monacor MSH-115HQ
plus grande photo

Caisson recommandé 1:
caisson fermé 1,7 litres
à partir de 129/81 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 6,8 litres
avec HP50 évent 15 cm
à partir de 58/50 Hz (-3dB/-8dB).

Monacor MSH-115HQ

Article Nº.: mo-101330

EUR 83,76 hors TVA: € 70.39 / $ 76.72

Médium de 10 cm avec une membrane en papier. Le chassis est fabriqué par injection.

  • Puissance nominale (RMS/Prog) = 50/100 W
  • Bande passante maximale = 100-8000 Hz
  • Fréquence de résonance fs = 89 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 89 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 5,35 N/A
  • Inductance de la bobine L = 0,53 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 5,8 g
  • Volume équivalent Vas = 2,2 l
  • Facteur q combiné à l'air libre Qts = 0,55 (Qms=3,26, Qes=0,66)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 3 mm
  • Diamètre de montage d = 97 mm
  • Diamètre/Dimensions total d = 116 mm
  • Profondeur de montage (sans fraisage) t = 64 mm
  • Poids = 0,67 kg

afficher kits fermer

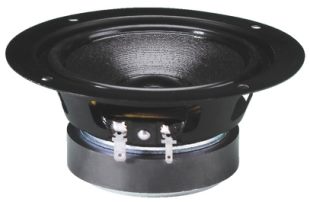

Monacor MSH-116/4

Caisson recommandé 1:
caisson fermé 0,79 litres
à partir de 186/118 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 3 litres
avec HP35 évent 7 cm
à partir de 92/74 Hz (-3dB/-8dB).

Monacor MSH-116/4

Article Nº.: mo-102150

EUR 70,91 hors TVA: € 59.59 / $ 64.95

Médium de 11 cm avec une membrane en matériel de haute qualité .

  • Puissance nominale (RMS/Prog) = 40/120 W
  • Bande passante maximale = 120-10000 Hz
  • Fréquence de résonance fs = 95 Hz
  • Impédance nominale R = 4 Ohm
  • Rendement SPL = 91 dB (2,83V; 1m)
  • Résistance au courant continu Re = 3,2 Ohm
  • Facteur de force BL = 4,3 N/A
  • Inductance de la bobine L = 0,18 mH
  • Surface effective de la membrane Sd = 55 cm2
  • Masse déplacée, charge de l'air incluse mms = 4,6 g
  • Volume équivalent Vas = 2,7 l
  • Facteur q combiné à l'air libre Qts = 0,4 (Qms=2,38, Qes=0,48)
  • Diamètre de la bobine = 25 mm
  • Excursion linéaire xlin = +/- 1 mm
  • Diamètre de montage d = 101 mm
  • Diamètre/Dimensions total d = 124 mm
  • Profondeur de montage (sans fraisage) t = 55 mm
  • Poids = 0,6 kg

journal Klang+Ton
02/2001; "Dieses Chassis ist die Überraschung des Tests. Sehr empfehlenswert!”

afficher kits fermer

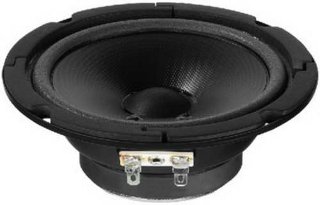

Monacor SPP-125
plus grande photo

Monacor SPP-125

Article Nº.: mo-101070

- indisponible

Médium de 12 cm avec une membrane en polypropylène.

  • Puissance nominale (RMS/Prog) = 22/45 W
  • Bande passante maximale = 800-8000 Hz
  • Fréquence de résonance fs = 550 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 92 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,5 Ohm
  • Inductance de la bobine L = 0,2 mH
  • Surface effective de la membrane Sd = 73 cm2
  • Diamètre de la bobine = 20 mm
  • Diamètre de montage d = 110 mm
  • Diamètre/Dimensions total d = 130 mm
  • Profondeur de montage (sans fraisage) t = 50 mm
  • Poids = 0,55 kg

afficher kits fermer

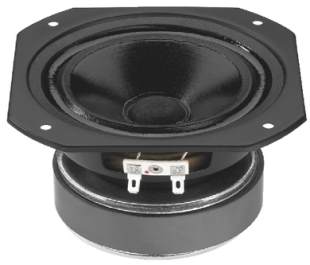

Monacor MS-130

Monacor MS-130

Article Nº.: mo-101400

EUR 64,84 hors TVA: € 54.49 / $ 59.39

Médium de 13,5 x 13,5 cm avec une membrane en matériel de haute qualité. Suspension inversé.

  • Puissance nominale (RMS/Prog) = 40/80 W
  • Bande passante maximale = 200-8000 Hz
  • Fréquence de résonance fs = 120 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 94 dB (2,83V; 1m)
  • Résistance au courant continu Re = 6,1 Ohm
  • Facteur de force BL = 4,2 N/A
  • Inductance de la bobine L = 0,25 mH
  • Surface effective de la membrane Sd = 70 cm2
  • Masse déplacée, charge de l'air incluse mms = 4 g
  • Volume équivalent Vas = 3 l
  • Facteur q combiné à l'air libre Qts = 0,88 (Qms=5,23, Qes=1,06)
  • Diamètre de la bobine = 25,5 mm
  • Excursion linéaire xlin = +/- 0,7 mm
  • Diamètre de montage d = 120 mm
  • Diamètre/Dimensions total d = 135x135 mm
  • Profondeur de montage (sans fraisage) t = 70 mm
  • Poids = 1,3 kg

afficher kits fermer

riLarge bandeon   Tweeter   Médium   Large bande   Boomer   Grave de 10 pouce   Grave de 12 pouce   Grave de 15 pouce   Grave de 18 pouce   Exciter   n'est plus livrable
Les calculs de caissons prennent en compte la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne connaisons pas de résultats de mesures, nous utilisons les données du constructeur. Dans ces cas, nous ne pouvons pas offrir de garantie pour l'exactitude de ces valeurs.

Retour vers la page d'accueil

© Copyright (c) Daniel Gattig, 2023; All rights reserved. - Sous réserve d'erreur
