Tweeter   Fin de serie

Transducer Lab

A nuestras propuestas de construcción con altavoces Transducer Lab.




Tweeter

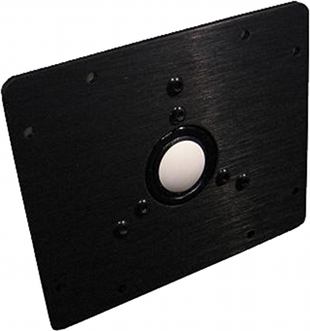

Transducer Lab N26C-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26C-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26C-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 560 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 90 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,3 Ohm
  • Factor de fuerza BL = 4,4 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,46 g
  • Factor de calidad total Qts = 0,23 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 135x108,5 mm
  • Profondidad de montaje (sin fresado) t = 35,5 mm
Fiche technique PDF

revista Hobby HiFi
Transducer Lab gelingt mit dem N26-A auf Anhieb ein Hochtöner mit Keramikkalotte, der mechanisch grundsolide gebaut ist und akustisch in allen Disziplinen herausragende Qualitäten bietet.

Mostrar kits volver a esconderse

Transducer Lab N26C-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26C-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N26C-G

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 580 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 90 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,3 Ohm
  • Factor de fuerza BL = 4,5 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,43 g
  • Factor de calidad total Qts = 0,24 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 135x108,5 mm
  • Profondidad de montaje (sin fresado) t = 35,5 mm
Fiche technique PDF

revista Hobby HiFi
Mit Glasfaser - statt Alu-Schwingspulenträger entstehen keine Wirbelstromverluste. Daraus resultiert ein etwas besserer Wirkungsgrad. Außerdem versteift der Glasfaserträger die Keramikmembran besser, so dass deren Materialresonanz höher liegt.

Mostrar kits volver a esconderse

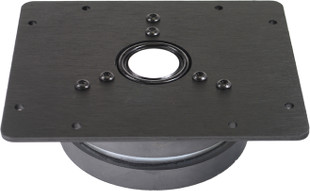

Transducer Lab N26CS-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CS-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26CS-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 800-35000 Hz
  • Frecuencia de resonancia = 380 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 91,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,39 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26CS-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CS-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N26CS-G

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 90 W
  • Rango de frecuencia = 800-35000 Hz
  • Frecuencia de resonancia = 390 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,2 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,38 g
  • Factor de calidad total Qts = 0,22 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

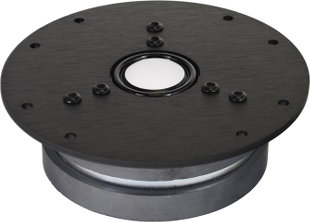

Transducer Lab N26MG-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26MG-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26MG-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana mag de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 900-35000 Hz
  • Frecuencia de resonancia = 430 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,33 g
  • Factor de calidad total Qts = 0,2 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26MG-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26MG-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N26MG-G

EUR 240,00 sin IVA: € 201.68 / $ 217.82

Tweeter de cúpula 26 mm provisto de membrana mag de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 440 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,2 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,32 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

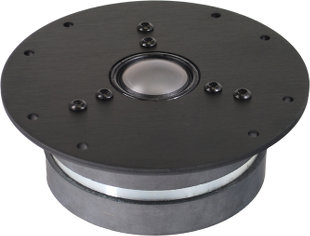

Transducer Lab N28BER-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N28BER-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N28BER-A

A solicitud

Tweeter de cúpula 28 mm provisto de membrana be de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 110 W
  • Rango de frecuencia = 1200-40000 Hz
  • Frecuencia de resonancia = 550 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 95 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,3 N/A
  • Superficie efectiva de la membrana Sd = 6,7 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,24 g
  • Factor de calidad total Qts = 0,16 (Qms=, Qes=)
  • Diámetro de la bobina = 28 mm
  • Excursión lineal xlin = +/- 1,2 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 48 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N28BER-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N28BER-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N28BER-G

A solicitud

Tweeter de cúpula 28 mm provisto de membrana be de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 105 W
  • Rango de frecuencia = 1200-40000 Hz
  • Frecuencia de resonancia = 560 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 95,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,4 N/A
  • Superficie efectiva de la membrana Sd = 6,7 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,23 g
  • Factor de calidad total Qts = 0,17 (Qms=, Qes=)
  • Diámetro de la bobina = 28 mm
  • Excursión lineal xlin = +/- 1,2 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 48 mm
Fiche technique PDF

Mostrar kits volver a esconderse




Fin de serie

Transducer Lab N26C-T (Titan Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26C-T (Titan Voice-Coil)

Artículo Nº.: tl-N26C-T

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 570 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 90 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,3 Ohm
  • Factor de fuerza BL = 4,4 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,45 g
  • Factor de calidad total Qts = 0,24 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 135x108,5 mm
  • Profondidad de montaje (sin fresado) t = 35,5 mm
Fiche technique PDF

Mostrar kits volver a esconderse

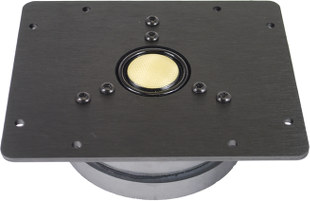

Transducer Lab N26K-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26K-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26K-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana k de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 410 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,35 g
  • Factor de calidad total Qts = 0,22 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

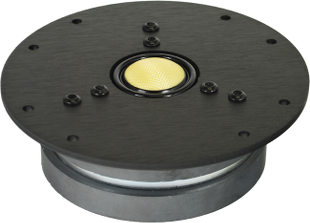

Transducer Lab N26KR-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26KR-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26KR-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana k de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 410 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,35 g
  • Factor de calidad total Qts = 0,22 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

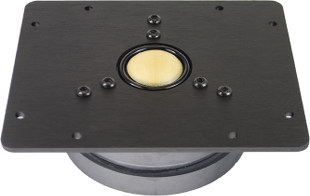

Transducer Lab N26KL-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26KL-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26KL-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana k de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 440 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,33 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

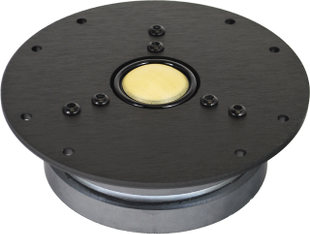

Transducer Lab N26KLR-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26KLR-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26KLR-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana k de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 440 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,33 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

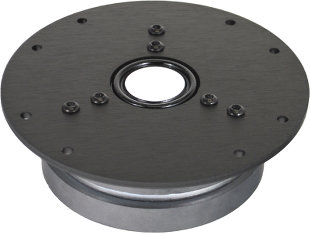

Transducer Lab N26CR2-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CR2-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26CR2-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 800-35000 Hz
  • Frecuencia de resonancia = 380 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 91,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,39 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26CR2-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CR2-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N26CR2-G

A solicitud

Tweeter de cúpula 26 mm provisto de membrana cc de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 90 W
  • Rango de frecuencia = 800-35000 Hz
  • Frecuencia de resonancia = 390 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,2 N/A
  • Superficie efectiva de la membrana Sd = 5,8 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,38 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

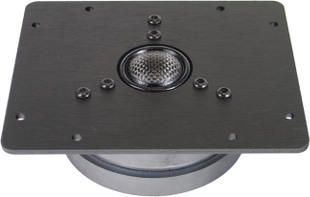

Transducer Lab N26CF-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CF-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26CF-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana c de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 400 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,37 g
  • Factor de calidad total Qts = 0,22 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26CFR-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26CFR-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26CFR-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana c de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 400 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,37 g
  • Factor de calidad total Qts = 0,22 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26MGR-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26MGR-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N26MGR-A

A solicitud

Tweeter de cúpula 26 mm provisto de membrana mag de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 100 W
  • Rango de frecuencia = 900-35000 Hz
  • Frecuencia de resonancia = 430 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,1 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,33 g
  • Factor de calidad total Qts = 0,2 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N26MGR-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N26MGR-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N26MGR-G

A solicitud

Tweeter de cúpula 26 mm provisto de membrana mag de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 95 W
  • Rango de frecuencia = 1000-35000 Hz
  • Frecuencia de resonancia = 440 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 92,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,2 N/A
  • Superficie efectiva de la membrana Sd = 5,9 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,32 g
  • Factor de calidad total Qts = 0,21 (Qms=, Qes=)
  • Diámetro de la bobina = 26 mm
  • Excursión lineal xlin = +/- 1 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 120 mm
  • Profondidad de montaje (sin fresado) t = 42 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N28BE-A (Aluminium Voice-Coil)
Mostrar imagen más grande

Transducer Lab N28BE-A (Aluminium Voice-Coil)

Artículo Nº.: tl-N28BE-A

A solicitud

Tweeter de cúpula 28 mm provisto de membrana be de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 110 W
  • Rango de frecuencia = 1200-40000 Hz
  • Frecuencia de resonancia = 550 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 95 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,3 N/A
  • Superficie efectiva de la membrana Sd = 6,7 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,24 g
  • Factor de calidad total Qts = 0,16 (Qms=, Qes=)
  • Diámetro de la bobina = 28 mm
  • Excursión lineal xlin = +/- 1,2 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 48 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Transducer Lab N28BE-G (Glass Fiber Voice-Coil)
Mostrar imagen más grande

Transducer Lab N28BE-G (Glass Fiber Voice-Coil)

Artículo Nº.: tl-N28BE-G

A solicitud

Tweeter de cúpula 28 mm provisto de membrana be de Material de alta calidad. El altavoz cuenta con una placa frontal metálica de 3 mm de grosor.

  • Potencia RMS = 105 W
  • Rango de frecuencia = 1200-40000 Hz
  • Frecuencia de resonancia = 560 Hz
  • Impedancia = 6 Ohm
  • Nivel de presión sonora SPL = 95,5 dB (2,83V; 1m)
  • Resistencia a corriente continua Re = 4,1 Ohm
  • Factor de fuerza BL = 3,4 N/A
  • Superficie efectiva de la membrana Sd = 6,7 cm2
  • Masa desplazada. Carga de aire incluida mms = 0,23 g
  • Factor de calidad total Qts = 0,17 (Qms=, Qes=)
  • Diámetro de la bobina = 28 mm
  • Excursión lineal xlin = +/- 1,2 mm
  • Diámetro de montaje d = 90 mm
  • Diámetro/Dimensiones total d = 130x106 mm
  • Profondidad de montaje (sin fresado) t = 48 mm
Fiche technique PDF

Mostrar kits volver a esconderse

Tweeter   Fin de serie
Por favor, tenga presente que la respuesta de frecuencia que se mide en una caja estándar es poco relevante en lo que respecta a la frecuencia de corte en esta caja. Por ello le ofrecemos, por norma general, dos ejemplos de dimensionamiento indicando el nivel máximo de graves reproducido por el altavoz.

Volver a la página de inicio

© Copyright (c) Daniel Gattig, 2023; All rights reserved. - Salvo error u omisión
