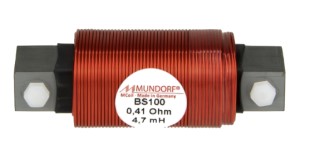

Mundorf bobina núcleo i (MCoil BS)

Mundorf bobina núcleo i (MCoil BS)
Aumentar imagen





Pmax 8Ω es el rendimiento que la bobina puede alcanzar al estar conectada en seria a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad, si el altavoz es de 4 ohmios.

Estos son valores guía.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf BS71

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-bs71-33 3,3 0,57 0,71 39 W 23 x 66 EUR 28,90 sin IVA: € 24.29 / $ 28.66
M-bs71-39 3,9 0,60 0,71 37 W 23 x 66 EUR 29,30 sin IVA: € 24.62 / $ 29.05
M-bs71-47 4,7 0,70 0,71 32 W 23 x 66 EUR 29,90 sin IVA: € 25.13 / $ 29.65
M-bs71-56 5,6 0,82 0,71 28 W 24 x 66 EUR 30,30 sin IVA: € 25.46 / $ 30.05
M-bs71-68 6,8 0,94 0,71 25 W 24 x 66 EUR 30,90 sin IVA: € 25.97 / $ 30.64
M-bs71-82 8,2 1,1 0,71 22 W 24 x 66 EUR 31,30 sin IVA: € 26.30 / $ 31.04
M-bs71-100 10,0 1,2 0,71 26 W 26 x 84 EUR 31,90 sin IVA: € 26.81 / $ 31.63
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf BS100

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-bs100-10 1,0 0,17 1,00 105 W 19 x 66 EUR 28,90 sin IVA: € 24.29 / $ 28.66
M-bs100-12 1,2 0,19 1,00 106 W 21 x 66 EUR 29,30 sin IVA: € 24.62 / $ 29.05
M-bs100-15 1,5 0,21 1,00 95 W 21 x 66 EUR 29,90 sin IVA: € 25.13 / $ 29.65
M-bs100-18 1,8 0,24 1,00 84 W 21 x 66 EUR 30,30 sin IVA: € 25.46 / $ 30.05
M-bs100-20 2,0 0,26 1,00 86 W 23 x 66 EUR 30,90 sin IVA: € 25.97 / $ 30.64
M-bs100-22 2,2 0,27 1,00 82 W 23 x 66 EUR 31,30 sin IVA: € 26.30 / $ 31.04
M-bs100-27 2,7 0,30 1,00 74 W 23 x 66 EUR 31,90 sin IVA: € 26.81 / $ 31.63
M-bs100-30 3,0 0,33 1,00 74 W 25 x 66 EUR 32,20 sin IVA: € 27.06 / $ 31.93
M-bs100-33 3,3 0,36 1,00 91 W 27 x 84 EUR 32,80 sin IVA: € 27.56 / $ 32.52
M-bs100-39 3,9 0,40 1,00 82 W 27 x 84 EUR 33,20 sin IVA: € 27.90 / $ 32.92
M-bs100-47 4,7 0,46 1,00 71 W 27 x 84 EUR 33,80 sin IVA: € 28.40 / $ 33.52
M-bs100-56 5,6 0,51 1,00 67 W 28 x 84 EUR 34,20 sin IVA: € 28.74 / $ 33.91
M-bs100-68 6,8 0,56 1,00 64 W 29 x 84 EUR 35,20 sin IVA: € 29.58 / $ 34.90
M-bs100-82 8,2 0,62 1,00 57 W 29 x 84 EUR 36,20 sin IVA: € 30.42 / $ 35.90
M-bs100-100 10,0 0,69 1,00 56 W 31 x 84 EUR 37,10 sin IVA: € 31.18 / $ 36.79
M-bs100-120 12,0 0,76 1,00 54 W 33 x 84 EUR 38,10 sin IVA: € 32.02 / $ 37.78
M-bs100-150 15,0 0,86 1,00 48 W 33 x 84 EUR 41,10 sin IVA: € 34.54 / $ 40.75
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf BS125

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-bs125-33 3,3 0,23 1,25 161 W 30 x 84 EUR 38,10 sin IVA: € 32.02 / $ 37.78
M-bs125-39 3,9 0,25 1,25 148 W 30 x 84 - No disponible (_)
M-bs125-47 4,7 0,30 1,25 133 W 29 x 96 EUR 43,00 sin IVA: € 36.13 / $ 42.64
M-bs125-56 5,6 0,33 1,25 136 W 32 x 96 EUR 44,00 sin IVA: € 36.97 / $ 43.63
M-bs125-68 6,8 0,37 1,25 121 W 32 x 96 EUR 45,00 sin IVA: € 37.82 / $ 44.62
M-bs125-82 8,2 0,41 1,25 109 W 32 x 96 EUR 46,00 sin IVA: € 38.66 / $ 45.61
M-bs125-100 10,0 0,46 1,25 99 W 34 x 106 EUR 46,90 sin IVA: € 39.41 / $ 46.51
M-bs125-120 12,0 0,51 1,25 96 W 36 x 106 EUR 48,90 sin IVA: € 41.09 / $ 48.49
M-bs125-150 15,0 0,59 1,25 83 W 36 x 106 EUR 53,80 sin IVA: € 45.21 / $ 53.35
M-bs125-180 18,0 0,66 1,25 76 W 37 x 106 EUR 58,70 sin IVA: € 49.33 / $ 58.21
M-bs125-220 22,0 0,75 1,25 77 W 38 x 130 EUR 63,60 sin IVA: € 53.45 / $ 63.07
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf BS140

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-bs140-10 1,0 0,09 1,4 365 W 27 x 84 EUR 32,20 sin IVA: € 27.06 / $ 31.93
M-bs140-12 1,2 0,10 1,4 329 W 27 x 84 EUR 33,20 sin IVA: € 27.90 / $ 32.92
M-bs140-15 1,5 0,12 1,4 274 W 27 x 84 EUR 34,20 sin IVA: € 28.74 / $ 33.91
M-bs140-18 1,8 0,14 1,4 245 W 28 x 84 EUR 35,20 sin IVA: € 29.58 / $ 34.90
M-bs140-20 2,0 0,15 1,4 228 W 28 x 84 EUR 36,20 sin IVA: € 30.42 / $ 35.90
M-bs140-22 2,2 0,16 1,4 214 W 28 x 84 EUR 37,10 sin IVA: € 31.18 / $ 36.79
M-bs140-27 2,7 0,17 1,4 235 W 29 x 96 EUR 39,10 sin IVA: € 32.86 / $ 38.77
M-bs140-30 3,0 0,18 1,4 222 W 29 x 96 EUR 40,10 sin IVA: € 33.70 / $ 39.76
M-bs140-33 3,3 0,19 1,4 219 W 30 x 96 EUR 41,10 sin IVA: € 34.54 / $ 40.75
M-bs140-39 3,9 0,21 1,4 205 W 31 x 96 EUR 42,00 sin IVA: € 35.29 / $ 41.65
M-bs140-47 4,7 0,24 1,4 178 W 32 x 106 EUR 43,00 sin IVA: € 36.13 / $ 42.64
M-bs140-56 5,6 0,26 1,4 164 W 32 x 106 EUR 45,00 sin IVA: € 37.82 / $ 44.62
M-bs140-68 6,8 0,30 1,4 152 W 34 x 106 EUR 46,90 sin IVA: € 39.41 / $ 46.51
M-bs140-82 8,2 0,33 1,4 138 W 34 x 106 EUR 48,90 sin IVA: € 41.09 / $ 48.49
M-bs140-100 10,0 0,38 1,4 138 W 35 x 130 EUR 51,80 sin IVA: € 43.53 / $ 51.36
M-bs140-120 12,0 0,42 1,4 129 W 36 x 130 EUR 54,80 sin IVA: € 46.05 / $ 54.34
M-bs140-150 15,0 0,48 1,4 116 W 37 x 130 EUR 58,70 sin IVA: € 49.33 / $ 58.21
M-bs140-180 18,0 0,54 1,4 106 W 38 x 130 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-bs140-220 22,0 0,56 1,4 97 W 39 x 130 EUR 68,50 sin IVA: € 57.56 / $ 67.92
M-bs140-270 27,0 0,64 1,4 90 W 41 x 130 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-bs140-330 33,0 0,74 1,4 82 W 43 x 130 EUR 78,30 sin IVA: € 65.80 / $ 77.64
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf BS180

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-bs180-10 1,0 0,06 1,4 736 W 33 x 106 EUR 37,10 sin IVA: € 31.18 / $ 36.79
M-bs180-12 1,2 0,07 1,4 631 W 33 x 106 EUR 38,10 sin IVA: € 32.02 / $ 37.78
M-bs180-15 1,5 0,08 1,4 552 W 33 x 106 EUR 39,10 sin IVA: € 32.86 / $ 38.77
M-bs180-18 1,8 0,09 1,4 507 W 34 x 106 EUR 40,10 sin IVA: € 33.70 / $ 39.76
M-bs180-20 2,0 0,10 1,4 457 W 34 x 106 EUR 41,50 sin IVA: € 34.87 / $ 41.15
M-bs180-22 2,2 0,10 1,4 457 W 34 x 106 EUR 42,00 sin IVA: € 35.29 / $ 41.65
M-bs180-27 2,7 0,11 1,4 429 W 35 x 106 EUR 44,00 sin IVA: € 36.97 / $ 43.63
M-bs180-33 3,3 0,13 1,4 375 W 36 x 106 EUR 47,90 sin IVA: € 40.25 / $ 47.50
M-bs180-39 3,9 0,14 1,4 348 W 36 x 106 EUR 50,90 sin IVA: € 42.77 / $ 50.47
M-bs180-47 4,7 0,15 1,4 371 W 37 x 130 EUR 52,80 sin IVA: € 44.37 / $ 52.36
M-bs180-56 5,6 0,17 1,4 328 W 37 x 130 EUR 54,80 sin IVA: € 46.05 / $ 54.34
M-bs180-68 6,8 0,19 1,4 311 W 39 x 130 EUR 55,90 sin IVA: € 46.97 / $ 55.43
M-bs180-82 8,2 0,21 1,4 282 W 39 x 130 EUR 57,80 sin IVA: € 48.57 / $ 57.31
M-bs180-100 10,0 0,23 1,4 284 W 41 x 150 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-bs180-120 12,0 0,26 1,4 265 W 43 x 150 EUR 68,50 sin IVA: € 57.56 / $ 67.92
M-bs180-150 15,0 0,30 1,4 242 W 45 x 150 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-bs180-180 18,0 0,34 1,4 224 W 47 x 150 EUR 78,30 sin IVA: € 65.80 / $ 77.64
M-bs180-220 22,0 0,39 1,4 205 W 49 x 150 EUR 88,10 sin IVA: € 74.03 / $ 87.36
M-bs180-270 27,0 0,45 1,4 186 W 51 x 150 EUR 97,90 sin IVA: € 82.27 / $ 97.08
M-bs180-330 33,0 0,51 1,4 172 W 53 x 150 EUR 108,00 sin IVA: € 90.76 / $ 107.09
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.
Mundorf bobina núcleo i (MCoil BS), Bobina con núcleo i Mundorf BS180
Aumentar imagen



Las bobinas están disponibles con las siguientes secciones de cable:

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf CFS16

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-cfs16-010 0,10 0,05 1,23 301 W 21 x 66 EUR 25,80 sin IVA: € 21.68 / $ 25.58
M-cfs16-012 0,12 0,05 1,23 301 W 21 x 66 EUR 25,80 sin IVA: € 21.68 / $ 25.58
M-cfs16-015 0,15 0,06 1,23 264 W 22 x 66 EUR 25,80 sin IVA: € 21.68 / $ 25.58
M-cfs16-018 0,18 0,06 1,23 264 W 22 x 66 EUR 25,80 sin IVA: € 21.68 / $ 25.58
M-cfs16-022 0,22 0,06 1,23 278 W 23 x 66 EUR 26,70 sin IVA: € 22.44 / $ 26.48
M-cfs16-027 0,27 0,07 1,23 238 W 23 x 66 EUR 27,70 sin IVA: € 23.28 / $ 27.47
M-cfs16-033 0,33 0,07 1,23 250 W 24 x 66 EUR 28,70 sin IVA: € 24.12 / $ 28.46
M-cfs16-039 0,39 0,08 1,23 230 W 25 x 66 EUR 29,60 sin IVA: € 24.87 / $ 29.35
M-cfs16-047 0,47 0,08 1,23 240 W 26 x 66 EUR 30,60 sin IVA: € 25.71 / $ 30.34
M-cfs16-056 0,56 0,09 1,23 223 W 27 x 66 EUR 31,50 sin IVA: € 26.47 / $ 31.24
M-cfs16-068 0,68 0,10 1,23 219 W 29 x 66 EUR 32,80 sin IVA: € 27.56 / $ 32.52
M-cfs16-082 0,82 0,13 1,23 175 W 30 x 66 EUR 33,40 sin IVA: € 28.07 / $ 33.12
M-cfs16-10 1,0 0,15 1,23 170 W 33 x 66 EUR 36,20 sin IVA: € 30.42 / $ 35.90
M-cfs16-12 1,2 0,17 1,23 161 W 35 x 66 EUR 37,10 sin IVA: € 31.18 / $ 36.79
M-cfs16-15 1,5 0,19 1,23 154 W 37 x 66 EUR 38,10 sin IVA: € 32.02 / $ 37.78
M-cfs16-18 1,8 0,19 1,23 199 W 39 x 84 EUR 39,10 sin IVA: € 32.86 / $ 38.77
M-cfs16-20 2,0 0,21 1,23 185 W 40 x 84 EUR 40,10 sin IVA: € 33.70 / $ 39.76
M-cfs16-22 2,2 0,23 1,23 174 W 41 x 84 EUR 41,10 sin IVA: € 34.54 / $ 40.75
M-cfs16-27 2,7 0,26 1,23 168 W 44 x 84 EUR 42,00 sin IVA: € 35.29 / $ 41.65
M-cfs16-30 3,0 0,28 1,23 165 W 46 x 84 EUR 43,00 sin IVA: € 36.13 / $ 42.64
M-cfs16-33 3,3 0,30 1,23 158 W 47 x 84 EUR 45,00 sin IVA: € 37.82 / $ 44.62
M-cfs16-39 3,9 0,34 1,23 150 W 50 x 84 EUR 46,90 sin IVA: € 39.41 / $ 46.51
M-cfs16-47 4,7 0,40 1,23 137 W 53 x 84 EUR 47,70 sin IVA: € 40.08 / $ 47.30
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf CFS14

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-cfs14-047 0,47 0,05 1,6 647 W 31 x 96 EUR 35,20 sin IVA: € 29.58 / $ 34.90
M-cfs14-056 0,56 0,06 1,6 767 W 42 x 96 EUR 36,20 sin IVA: € 30.42 / $ 35.90
M-cfs14-068 0,68 0,07 1,6 514 W 34 x 96 EUR 37,10 sin IVA: € 31.18 / $ 36.79
M-cfs14-082 0,82 0,09 1,6 413 W 35 x 96 EUR 38,10 sin IVA: € 32.02 / $ 37.78
M-cfs14-10 1,0 0,11 1,6 360 W 37 x 96 EUR 39,10 sin IVA: € 32.86 / $ 38.77
M-cfs14-12 1,2 0,12 1,6 341 W 38 x 96 EUR 41,10 sin IVA: € 34.54 / $ 40.75
M-cfs14-15 1,5 0,13 1,6 334 W 40 x 96 EUR 43,00 sin IVA: € 36.13 / $ 42.64
M-cfs14-18 1,8 0,14 1,6 338 W 43 x 96 EUR 45,00 sin IVA: € 37.82 / $ 44.62
M-cfs14-20 2,0 0,15 1,6 324 W 44 x 96 EUR 46,90 sin IVA: € 39.41 / $ 46.51
M-cfs14-22 2,2 0,16 1,6 312 W 45 x 96 EUR 48,90 sin IVA: € 41.09 / $ 48.49
M-cfs14-27 2,7 0,16 1,6 347 W 46 x 106 EUR 50,90 sin IVA: € 42.77 / $ 50.47
M-cfs14-30 3,0 0,17 1,6 335 W 47 x 106 EUR 52,80 sin IVA: € 44.37 / $ 52.36
M-cfs14-33 3,3 0,18 1,6 324 W 48 x 106 EUR 54,80 sin IVA: € 46.05 / $ 54.34
M-cfs14-39 3,9 0,20 1,6 314 W 51 x 106 EUR 56,70 sin IVA: € 47.65 / $ 56.22
M-cfs14-47 4,7 0,23 1,6 292 W 54 x 106 EUR 58,70 sin IVA: € 49.33 / $ 58.21
M-cfs14-56 5,6 0,26 1,6 282 W 58 x 106 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-cfs14-68 6,8 0,31 1,6 256 W 62 x 106 EUR 68,50 sin IVA: € 57.56 / $ 67.92
M-cfs14-82 8,2 0,35 1,6 250 W 67 x 106 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-cfs14-100 10,0 0,43 1,6 226 W 73 x 106 EUR 78,30 sin IVA: € 65.80 / $ 77.64
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf CFS12

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-cfs12-10 1,0 0,06 44x0,07 857 W 37 x 130 EUR 48,90 sin IVA: € 41.09 / $ 48.49
M-cfs12-12 1,2 0,06 44x0,07 910 W 39 x 130 EUR 50,90 sin IVA: € 42.77 / $ 50.47
M-cfs12-15 1,5 0,07 44x0,07 825 W 41 x 130 EUR 52,80 sin IVA: € 44.37 / $ 52.36
M-cfs12-18 1,8 0,08 44x0,07 762 W 43 x 130 EUR 55,30 sin IVA: € 46.47 / $ 54.84
M-cfs12-20 2,0 0,08 44x0,07 782 W 44 x 130 EUR 56,70 sin IVA: € 47.65 / $ 56.22
M-cfs12-22 2,2 0,09 44x0,07 714 W 45 x 130 EUR 59,30 sin IVA: € 49.83 / $ 58.80
M-cfs12-27 2,7 0,10 44x0,07 675 W 47 x 130 EUR 61,60 sin IVA: € 51.76 / $ 61.08
M-cfs12-30 3,0 0,11 44x0,07 644 W 49 x 130 EUR 64,60 sin IVA: € 54.29 / $ 64.06
M-cfs12-33 3,3 0,12 44x0,07 605 W 50 x 130 EUR 67,50 sin IVA: € 56.72 / $ 66.93
M-cfs12-39 3,9 0,13 44x0,07 597 W 53 x 130 EUR 72,40 sin IVA: € 60.84 / $ 71.79
M-cfs12-47 4,7 0,15 44x0,07 552 W 56 x 130 EUR 78,30 sin IVA: € 65.80 / $ 77.64
M-cfs12-56 5,6 0,17 44x0,07 518 W 59 x 130 EUR 84,20 sin IVA: € 70.76 / $ 83.49
M-cfs12-68 6,8 0,19 44x0,07 501 W 63 x 130 EUR 91,00 sin IVA: € 76.47 / $ 90.24
M-cfs12-82 8,2 0,22 44x0,07 466 W 67 x 130 EUR 97,90 sin IVA: € 82.27 / $ 97.08
M-cfs12-100 10,0 0,27 44x0,07 428 W 74 x 130 EUR 113,00 sin IVA: € 94.96 / $ 112.05
M-cfs12-120 12,0 0,31 44x0,07 398 W 78 x 130 EUR 127,00 sin IVA: € 106.72 / $ 125.93
M-cfs12-150 15,0 0,36 44x0,07 365 W 82 x 130 EUR 147,00 sin IVA: € 123.53 / $ 145.76
M-cfs12-180 18,0 0,42 44x0,07 336 W 87 x 130 EUR 167,00 sin IVA: € 140.34 / $ 165.60
M-cfs12-220 22,0 0,49 44x0,07 318 W 94 x 130 EUR 186,00 sin IVA: € 156.30 / $ 184.44
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf CFS10

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-cfs10-10 1,0 0,04 70x0,07 1636 W 41 x 150 EUR 58,70 sin IVA: € 49.33 / $ 58.21
M-cfs10-12 1,2 0,04 70x0,07 1681 W 42 x 150 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-cfs10-15 1,5 0,05 70x0,07 1417 W 44 x 150 EUR 68,50 sin IVA: € 57.56 / $ 67.92
M-cfs10-18 1,8 0,05 70x0,07 1490 W 46 x 150 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-cfs10-20 2,0 0,06 70x0,07 1272 W 47 x 150 EUR 78,30 sin IVA: € 65.80 / $ 77.64
M-cfs10-22 2,2 0,06 70x0,07 1303 W 48 x 150 EUR 88,10 sin IVA: € 74.03 / $ 87.36
M-cfs10-27 2,7 0,07 70x0,07 1170 W 50 x 150 EUR 97,90 sin IVA: € 82.27 / $ 97.08
M-cfs10-30 3,0 0,08 70x0,07 1071 W 52 x 150 EUR 107,00 sin IVA: € 89.92 / $ 106.10
M-cfs10-33 3,3 0,08 70x0,07 1118 W 54 x 150 EUR 118,00 sin IVA: € 99.16 / $ 117.01
M-cfs10-39 3,9 0,09 70x0,07 1037 W 56 x 150 EUR 127,00 sin IVA: € 106.72 / $ 125.93
M-cfs10-47 4,7 0,10 70x0,07 991 W 59 x 150 EUR 137,00 sin IVA: € 115.13 / $ 135.85
M-cfs10-56 5,6 0,12 70x0,07 892 W 63 x 150 EUR 147,00 sin IVA: € 123.53 / $ 145.76
M-cfs10-68 6,8 0,13 70x0,07 885 W 67 x 150 EUR 157,00 sin IVA: € 131.93 / $ 155.68
M-cfs10-82 8,2 0,15 70x0,07 822 W 71 x 150 EUR 176,00 sin IVA: € 147.90 / $ 174.52
M-cfs10-100 10,0 0,18 70x0,07 755 W 77 x 150 EUR 196,00 sin IVA: € 164.71 / $ 194.35
M-cfs10-120 12,0 0,20 70x0,07 733 W 82 x 150 EUR 216,00 sin IVA: € 181.51 / $ 214.18
M-cfs10-150 15,0 0,24 70x0,07 675 W 89 x 150 EUR 255,00 sin IVA: € 214.29 / $ 252.86
M-cfs10-180 18,0 0,27 70x0,07 650 W 95 x 150 EUR 294,00 sin IVA: € 247.06 / $ 291.53
M-cfs10-220 22,0 0,33 70x0,07 589 W 103 x 150 EUR 333,00 sin IVA: € 279.83 / $ 330.20
M-cfs10-270 27,0 0,41 70x0,07 539 W 114 x 150 EUR 382,00 sin IVA: € 321.01 / $ 378.79
M-cfs10-330 33,0 0,50 70x0,07 513 W 128 x 150 EUR 431,00 sin IVA: € 362.18 / $ 427.38
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.
Mundorf bobina núcleo i (MCoil BS), Bobina con núcleo i Mundorf CFS10
Aumentar imagen

También están las bobinas con lámina de cobre y papel

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf VSCU15

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-VSCU15-010 0,10 0,03 22x0,07 489 W 22 x 84 EUR 37,50 sin IVA: € 31.51 / $ 37.18
M-VSCU15-012 0,12 0,03 22x0,07 514 W 23 x 84 EUR 37,90 sin IVA: € 31.85 / $ 37.58
M-VSCU15-015 0,15 0,04 22x0,07 404 W 24 x 84 EUR 38,50 sin IVA: € 32.35 / $ 38.18
M-VSCU15-018 0,18 0,04 22x0,07 423 W 25 x 84 EUR 38,90 sin IVA: € 32.69 / $ 38.57
M-VSCU15-022 0,22 0,04 22x0,07 443 W 26 x 84 EUR 39,50 sin IVA: € 33.19 / $ 39.17
M-VSCU15-027 0,27 0,05 22x0,07 370 W 27 x 84 EUR 40,10 sin IVA: € 33.70 / $ 39.76
M-VSCU15-033 0,33 0,05 22x0,07 215 W 28 x 84 EUR 41,10 sin IVA: € 34.54 / $ 40.75
M-VSCU15-039 0,39 0,06 22x0,07 334 W 29 x 84 EUR 42,00 sin IVA: € 35.29 / $ 41.65
M-VSCU15-047 0,47 0,07 22x0,07 321 W 32 x 84 EUR 43,00 sin IVA: € 36.13 / $ 42.64
M-VSCU15-056 0,56 0,07 22x0,07 321 W 32 x 84 EUR 45,00 sin IVA: € 37.82 / $ 44.62
M-VSCU15-068 0,68 0,08 22x0,07 179 W 33 x 84 EUR 46,90 sin IVA: € 39.41 / $ 46.51
M-VSCU15-082 0,82 0,09 22x0,07 168 W 34 x 84 EUR 48,90 sin IVA: € 41.09 / $ 48.49
M-VSCU15-10 1,0 0,10 22x0,07 258 W 36 x 84 EUR 50,90 sin IVA: € 42.77 / $ 50.47
M-VSCU15-12 1,2 0,12 22x0,07 236 W 39 x 84 EUR 52,80 sin IVA: € 44.37 / $ 52.36
M-VSCU15-15 1,5 0,14 22x0,07 215 W 41 x 84 EUR 55,80 sin IVA: € 46.89 / $ 55.33
M-VSCU15-18 1,8 0,16 22x0,07 205 W 44 x 84 EUR 58,70 sin IVA: € 49.33 / $ 58.21
M-VSCU15-22 2,2 0,18 22x0,07 168 W 47 x 84 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-VSCU15-27 2,7 0,21 22x0,07 187 W 51 x 84 EUR 67,10 sin IVA: € 56.39 / $ 66.54
M-VSCU15-33 3,3 0,24 22x0,07 179 W 55 x 84 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-VSCU15-39 3,9 0,28 22x0,07 168 W 59 x 84 EUR 78,30 sin IVA: € 65.80 / $ 77.64
M-VSCU15-47 4,7 0,31 22x0,07 178 W 62 x 96 EUR 83,20 sin IVA: € 69.92 / $ 82.50
M-VSCU15-56 5,6 0,35 22x0,07 168 W 65 x 96 EUR 88,10 sin IVA: € 74.03 / $ 87.36
M-VSCU15-68 6,8 0,41 22x0,07 160 W 71 x 96 EUR 93,00 sin IVA: € 78.15 / $ 92.22
M-VSCU15-82 8,2 0,48 22x0,07 149 W 76 x 96 EUR 97,90 sin IVA: € 82.27 / $ 97.08
M-VSCU15-100 10,0 0,56 22x0,07 145 W 84 x 96 EUR 108,00 sin IVA: € 90.76 / $ 107.09
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

núcleo i BS71 BS100 BS125 BS140 BS180 de lámina CFS16 CFS14 CFS12 CFS10 con lámina de cobre y papel VSCU 15 VSCU 12

Bobina con núcleo i Mundorf VSCU12

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
M-VSCU12-10 1,0 0,05 44x0,07 795 W 38 x 130 EUR 59,90 sin IVA: € 50.34 / $ 59.40
M-VSCU12-12 1,2 0,06 44x0,07 702 W 40 x 130 EUR 63,60 sin IVA: € 53.45 / $ 63.07
M-VSCU12-15 1,5 0,07 44x0,07 636 W 42 x 130 EUR 68,50 sin IVA: € 57.56 / $ 67.92
M-VSCU12-18 1,8 0,08 44x0,07 618 W 46 x 130 EUR 73,40 sin IVA: € 61.68 / $ 72.78
M-VSCU12-22 2,2 0,09 44x0,07 577 W 48 x 130 EUR 78,30 sin IVA: € 65.80 / $ 77.64
M-VSCU12-27 2,7 0,10 44x0,07 557 W 51 x 130 EUR 88,10 sin IVA: € 74.03 / $ 87.36
M-VSCU12-33 3,3 0,12 44x0,07 507 W 55 x 130 EUR 97,90 sin IVA: € 82.27 / $ 97.08
M-VSCU12-39 3,9 0,13 44x0,07 498 W 58 x 130 EUR 89,90 sin IVA: € 75.55 / $ 89.14
M-VSCU12-47 4,7 0,15 44x0,07 458 W 61 x 130 EUR 118,00 sin IVA: € 99.16 / $ 117.01
M-VSCU12-56 5,6 0,17 44x0,07 436 W 65 x 130 EUR 127,00 sin IVA: € 106.72 / $ 125.93
M-VSCU12-68 6,8 0,20 44x0,07 412 W 71 x 130 EUR 137,00 sin IVA: € 115.13 / $ 135.85
M-VSCU12-82 8,2 0,23 44x0,07 383 W 75 x 130 EUR 157,00 sin IVA: € 131.93 / $ 155.68
M-VSCU12-100 10,0 0,28 44x0,07 352 W 82 x 130 EUR 176,00 sin IVA: € 147.90 / $ 174.52
M-VSCU12-120 12,0 0,32 44x0,07 336 W 88 x 130 EUR 196,00 sin IVA: € 164.71 / $ 194.35
M-VSCU12-150 15,0 0,38 44x0,07 316 W 96 x 130 EUR 225,00 sin IVA: € 189.08 / $ 223.11
M-VSCU12-180 18,0 0,45 44x0,07 299 W 105 x 130 EUR 265,00 sin IVA: € 222.69 / $ 262.77
M-VSCU12-220 22,0 0,54 44x0,07 296 W 120 x 130 EUR 314,00 sin IVA: € 263.87 / $ 311.36
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.
