Bobinas Jantzen WAX foil coil

Bobinas Jantzen WAX foil coil

Los bobinas de cera Jantzen son populares. Están disponibles con diferentes secciones transversales. Su tolerancia es de +/- 2%.

Jantzen Wax16 Jantzen Wax14

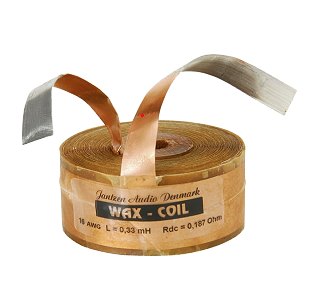

Bobinas Jantzen WAX 16

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
Ja-wax16-001 0,010 0,03      -      30 x 27 EUR 11,50 sin IVA: € 9.66 / $ 11.40
Ja-wax16-005 0,050 0,07      -      38 x 27 EUR 13,50 sin IVA: € 11.34 / $ 13.39
Ja-wax16-006 0,060 0,08      -      39 x 27 EUR 14,30 sin IVA: € 12.02 / $ 14.18
Ja-wax16-010 0,10 0,09      -      42 x 27 EUR 15,40 sin IVA: € 12.94 / $ 15.27
Ja-wax16-015 0,15 0,12      -      46 x 27 EUR 16,50 sin IVA: € 13.87 / $ 16.36
Ja-wax16-018 0,18 0,13      -      47 x 27 EUR 17,40 sin IVA: € 14.62 / $ 17.25
Ja-wax16-020 0,20 0,14      -      49 x 27 EUR 17,60 sin IVA: € 14.79 / $ 17.45
Ja-wax16-021 0,21 0,15      -      49 x 27 EUR 17,70 sin IVA: € 14.87 / $ 17.55
Ja-wax16-022 0,22 0,15      -      49 x 27 EUR 18,00 sin IVA: € 15.13 / $ 17.85
Ja-wax16-025 0,25 0,15      -      51 x 27 EUR 18,70 sin IVA: € 15.71 / $ 18.54
Ja-wax16-027 0,27 0,16      -      53 x 27 EUR 19,10 sin IVA: € 16.05 / $ 18.94
Ja-wax16-030 0,30 0,18      -      53 x 27 EUR 19,50 sin IVA: € 16.39 / $ 19.34
Ja-wax16-031 0,31 0,18      -      55 x 27 EUR 19,90 sin IVA: € 16.72 / $ 19.73
Ja-wax16-032 0,32 0,18      -      55 x 27 EUR 20,00 sin IVA: € 16.81 / $ 19.83
Ja-wax16-033 0,33 0,19      -      55 x 27 EUR 20,10 sin IVA: € 16.89 / $ 19.93
Ja-wax16-034 0,34 0,19      -      55 x 27 EUR 20,20 sin IVA: € 16.97 / $ 20.03
Ja-wax16-035 0,35 0,19      -      55 x 27 EUR 20,30 sin IVA: € 17.06 / $ 20.13
Ja-wax16-039 0,39 0,21      -      57 x 27 EUR 20,40 sin IVA: € 17.14 / $ 20.23
Ja-wax16-040 0,40 0,21      -      57 x 27 EUR 20,90 sin IVA: € 17.56 / $ 20.72
Ja-wax16-047 0,47 0,23      -      59 x 27 EUR 22,40 sin IVA: € 18.82 / $ 22.21
Ja-wax16-056 0,56 0,26      -      62 x 27 EUR 23,60 sin IVA: € 19.83 / $ 23.40
Ja-wax16-060 0,60 0,27      -      64 x 27 EUR 23,80 sin IVA: € 20.00 / $ 23.60
Ja-wax16-062 0,62 0,27      -      65 x 27 EUR 24,10 sin IVA: € 20.25 / $ 23.90
Ja-wax16-068 0,68 0,29      -      67 x 27 EUR 25,30 sin IVA: € 21.26 / $ 25.09
Ja-wax16-070 0,70 0,29      -      67 x 27 EUR 25,60 sin IVA: € 21.51 / $ 25.38
Ja-wax16-080 0,80 0,32      -      68 x 27 EUR 26,30 sin IVA: € 22.10 / $ 26.08
Ja-wax16-082 0,82 0,32      -      70 x 27 EUR 27,00 sin IVA: € 22.69 / $ 26.77
Ja-wax16-083 0,83 0,33      -      70 x 27 EUR 27,40 sin IVA: € 23.03 / $ 27.17
Ja-wax16-091 0,91 0,36      -      70 x 27 EUR 28,50 sin IVA: € 23.95 / $ 28.26
Ja-wax16-10 1,0 0,37      -      72 x 27 EUR 29,40 sin IVA: € 24.71 / $ 29.15
Ja-wax16-11 1,1 0,39      -      75 x 27 EUR 29,90 sin IVA: € 25.13 / $ 29.65
Ja-wax16-112 1,1 0,39      -      75 x 27 EUR 30,30 sin IVA: € 25.46 / $ 30.05
Ja-wax16-12 1,2 0,41      -      77 x 27 EUR 31,20 sin IVA: € 26.22 / $ 30.94
Ja-wax16-13 1,3 0,42      -      78 x 27 EUR 31,40 sin IVA: € 26.39 / $ 31.14
Ja-wax16-14 1,4 0,45      -      80 x 27 EUR 32,90 sin IVA: € 27.65 / $ 32.62
Ja-wax16-15 1,5 0,47      -      81 x 27 EUR 34,70 sin IVA: € 29.16 / $ 34.41
Ja-wax16-16 1,6 0,48      -      83 x 27 EUR 34,90 sin IVA: € 29.33 / $ 34.61
Ja-wax16-18 1,8 0,52      -      86 x 27 EUR 37,30 sin IVA: € 31.34 / $ 36.99
Ja-wax16-19 1,9 0,55      -      86 x 27 EUR 37,90 sin IVA: € 31.85 / $ 37.58
Ja-wax16-20 2,0 0,56      -      89 x 27 EUR 38,20 sin IVA: € 32.10 / $ 37.88
Ja-wax16-21 2,1 0,56      -      89 x 27 EUR 40,50 sin IVA: € 34.03 / $ 40.16
Ja-wax16-22 2,2 0,57      -      90 x 27 EUR 41,40 sin IVA: € 34.79 / $ 41.05
Ja-wax16-23 2,3 0,59      -      92 x 27 EUR 42,20 sin IVA: € 35.46 / $ 41.85
Ja-wax16-24 2,4 0,60      -      93 x 27 EUR 42,80 sin IVA: € 35.97 / $ 42.44
Ja-wax16-25 2,5 0,61      -      94 x 27 EUR 43,90 sin IVA: € 36.89 / $ 43.53
Ja-wax16-26 2,6 0,63      -      96 x 27 EUR 44,80 sin IVA: € 37.65 / $ 44.42
Ja-wax16-27 2,7 0,66      -      97 x 27 EUR 45,60 sin IVA: € 38.32 / $ 45.22
Ja-wax16-30 3,0 0,70      -      99 x 27 EUR 46,50 sin IVA: € 39.08 / $ 46.11
Ja-wax16-33 3,3 0,75      -      100 x 27 EUR 48,50 sin IVA: € 40.76 / $ 48.09
Ja-wax16-39 3,9 0,83      -      106 x 27 EUR 52,80 sin IVA: € 44.37 / $ 52.36
Ja-wax16-42 4,2 0,86      -      111 x 27 EUR 53,80 sin IVA: € 45.21 / $ 53.35
Ja-wax16-47 4,7 0,92      -      113 x 27 EUR 58,70 sin IVA: € 49.33 / $ 58.21
Ja-wax16-50 5,0 0,95      -      116 x 27 EUR 60,00 sin IVA: € 50.42 / $ 59.50
Ja-wax16-56 5,6 1,0      -      120 x 27 EUR 64,90 sin IVA: € 54.54 / $ 64.35
Ja-wax16-62 6,2 1,1      -      122 x 27 EUR 67,20 sin IVA: € 56.47 / $ 66.64
Ja-wax16-68 6,8 1,2      -      125 x 27 EUR 74,10 sin IVA: € 62.27 / $ 73.48
Ja-wax16-82 8,2 1,3      -      133 x 27 EUR 80,70 sin IVA: € 67.82 / $ 80.02
Ja-wax16-100 10,0 1,5      -      141 x 27 EUR 89,80 sin IVA: € 75.46 / $ 89.05
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.

Jantzen Wax16 Jantzen Wax14

Bobinas Jantzen WAX 14

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
Ja-wax14-005 0,050 0,05      -      40 x 36 EUR 16,20 sin IVA: € 13.61 / $ 16.06
Ja-wax14-010 0,10 0,07      -      45 x 36 EUR 18,70 sin IVA: € 15.71 / $ 18.54
Ja-wax14-015 0,15 0,09      -      49 x 36 EUR 20,80 sin IVA: € 17.48 / $ 20.63
Ja-wax14-022 0,22 0,10      -      52 x 36 EUR 23,30 sin IVA: € 19.58 / $ 23.10
Ja-wax14-025 0,25 0,12      -      55 x 36 EUR 24,30 sin IVA: € 20.42 / $ 24.10
Ja-wax14-027 0,27 0,12      -      56 x 36 EUR 25,40 sin IVA: € 21.34 / $ 25.19
Ja-wax14-030 0,30 0,13      -      58 x 36 EUR 26,00 sin IVA: € 21.85 / $ 25.78
Ja-wax14-032 0,32 0,13      -      59 x 36 EUR 27,00 sin IVA: € 22.69 / $ 26.77
Ja-wax14-033 0,33 0,13      -      59 x 36 EUR 27,20 sin IVA: € 22.86 / $ 26.97
Ja-wax14-038 0,38 0,14      -      60 x 36 EUR 28,50 sin IVA: € 23.95 / $ 28.26
Ja-wax14-039 0,39 0,14      -      60 x 36 EUR 28,80 sin IVA: € 24.20 / $ 28.56
Ja-wax14-040 0,40 0,15      -      61 x 36 EUR 28,90 sin IVA: € 24.29 / $ 28.66
Ja-wax14-042 0,42 0,15      -      61 x 36 EUR 29,00 sin IVA: € 24.37 / $ 28.76
Ja-wax14-047 0,47 0,16      -      62 x 36 EUR 30,40 sin IVA: € 25.55 / $ 30.14
Ja-wax14-050 0,50 0,17      -      62 x 36 EUR 31,10 sin IVA: € 26.13 / $ 30.84
Ja-wax14-056 0,56 0,18      -      66 x 36 EUR 32,60 sin IVA: € 27.39 / $ 32.33
Ja-wax14-068 0,68 0,20      -      70 x 36 EUR 35,10 sin IVA: € 29.50 / $ 34.81
Ja-wax14-080 0,80 0,22      -      73 x 36 EUR 37,30 sin IVA: € 31.34 / $ 36.99
Ja-wax14-082 0,82 0,23      -      74 x 36 EUR 38,30 sin IVA: € 32.18 / $ 37.98
Ja-wax14-088 0,88 0,24      -      74 x 36 EUR 40,20 sin IVA: € 33.78 / $ 39.86
Ja-wax14-10 1,0 0,25      -      77 x 36 EUR 41,30 sin IVA: € 34.71 / $ 40.95
Ja-wax14-11 1,1 0,26      -      79 x 36 EUR 42,80 sin IVA: € 35.97 / $ 42.44
Ja-wax14-12 1,2 0,29      -      83 x 36 EUR 44,90 sin IVA: € 37.73 / $ 44.52
Ja-wax14-128 1,3 0,30      -      84 x 36 EUR 46,60 sin IVA: € 39.16 / $ 46.21
Ja-wax14-15 1,5 0,33      -      88 x 36 EUR 49,80 sin IVA: € 41.85 / $ 49.38
Ja-wax14-16 1,6 0,35      -      89 x 36 EUR 51,20 sin IVA: € 43.03 / $ 50.77
Ja-wax14-18 1,8 0,37      -      91 x 36 EUR 53,60 sin IVA: € 45.04 / $ 53.15
Ja-wax14-19 1,9 0,38      -      92 x 36 EUR 55,30 sin IVA: € 46.47 / $ 54.84
Ja-wax14-20 2,0 0,38      -      93 x 36 EUR 55,90 sin IVA: € 46.97 / $ 55.43
Ja-wax14-22 2,2 0,40      -      96 x 36 - No disponible
Ja-wax14-295 3,0 0,49      -      104 x 36 EUR 69,50 sin IVA: € 58.40 / $ 68.92
Ja-wax14-30 3,0 0,49      -      105 x 36 EUR 70,50 sin IVA: € 59.24 / $ 69.91
Ja-wax14-33 3,3 0,51      -      108 x 36 EUR 76,50 sin IVA: € 64.29 / $ 75.86
Ja-wax14-39 3,9 0,56      -      115 x 36 EUR 81,40 sin IVA: € 68.40 / $ 80.72
Ja-wax14-47 4,7 0,65      -      118 x 36 EUR 89,30 sin IVA: € 75.04 / $ 88.55
Ja-wax14-56 5,6 0,72      -      128 x 36 EUR 96,60 sin IVA: € 81.18 / $ 95.79
Ja-wax14-68 6,8 0,77      -      133 x 36 EUR 106,00 sin IVA: € 89.08 / $ 105.11
Ja-wax14-82 8,2 0,92      -      139 x 36 EUR 125,00 sin IVA: € 105.04 / $ 123.95
Ja-wax14-884 8,8 0,97      -      143 x 36 EUR 126,00 sin IVA: € 105.88 / $ 124.94
Ja-wax14-100 10,0 1,1      -      149 x 36 EUR 132,00 sin IVA: € 110.92 / $ 130.89
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.
