Auditorium Monitor   Altavoz compacto por K+T 5/2022

Datos técnicos
  • Impedancia: 6 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 670 x 900 x 350 mm
  • Rango de frecuencia (-8dB): 35 a 28000 Hz
  • Frecuencia (s) Crossover: 200, 2200 Hz
  • Principio: Carcasa cerrada

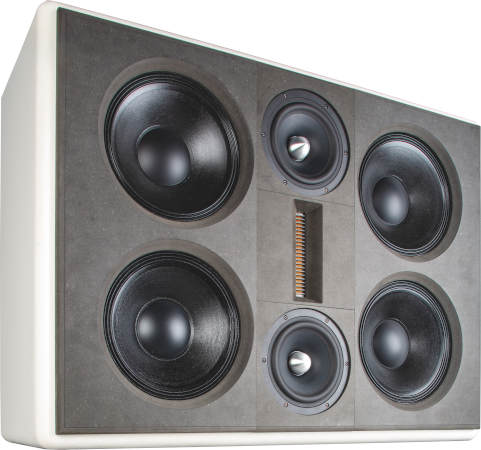

La Auditorium Monitor es una caja acústica compacta de tres vías

Auditorium Monitor es un altavoz cerrado con chasis fabricado por la empresa Mundorf y la empresa Wavecor.

Auditorium Monitor puede complementarse perfectamente con Auditorium Sub o, aún más potente, con Auditorium Sub XL.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Mundorf AMTU160W1.1-R
- dos altavoces de medios Wavecor WF182CU13
- cuatro altavoces de graves Wavecor WF259PA01

La columna de altavoz Kura ha sido desarrollada por Dennis Frank y Daniel Gattig.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro paso banda formado por un filtro de paso alto de segundo orden (12 dB / octava) y un filtro de paso bajo de tercer orden (18 dB / octava) para el altavoz de medios graves.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,4%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,4% .

Extracto del test de audición de la revista Klang+Ton (Traducción del autor al inglés)

"What can I say? For the first time ever I had the feeling that our listening room was too small - and not because it would have boomed unduly - on the contrary: I have never experienced such a disciplined and at the same time such a deep bass - great respect to the developers, who have not relied on a cheap sensation here. No, the problem was the listening distance, which only feels "right" from about 4 meters and more, because then the precision and size of the voices and instruments gets realistic - closer up, it is impressive, but everything, really everything seems a bit too large. With the right distance, however, the world of really big, really good studio monitors opens up, which really doesn't miss anything, absolutely nothing, and which don't let anything loud or dynamic upset them. That is great precision, great dynamics, overview and at volumes that one would not normally listen to at all - with the Auditorium they become a thoroughly pleasant experience."

Conclusiones de la revista Klang+Ton:

"Nothing less than a statement of what is possible when it comes to large monitors."

Nuestro kit de montaje se compone de

  • 2x WF182CU13, Wavecor Mid/Woofer, 8 Ohm, paper cone, BD, phase plug
  • Mundorf AMTU160W1.1
  • 4x Wavecor WF259PA01, 8 Ohm, professional woofer
  • 9x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 9x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK28 I, gold plated (one pair, red and black)
  • 6m Speaker cable 2x1.5 mm2 black/red
  • 2,5x Pan screws 3.5x17 black, torx, 8 pieces
  • 4x Allen wood screws, black, 5x30 mm, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • Audaphon MKP CAP Superior 5.6 μF / 400 Vdc
  • Audaphon MKP CAP Superior 15 μF / 400 Vdc
  • Audaphon MKT CAP 4.7 μF / 160 Vdc
  • Audaphon MKT CAP 10 μF / 160 Vdc
  • Audaphon MKT CAP 47 μF / 160 Vdc
  • Mundorf, electrolytic capacitor, etched, 680 μF/63 Vdc
  • 2x JB, electrolytic capacitor, bipolar, 150 μF/100 Vdc
  • 1.0 mm air core coil, 0.33 mH/0.26 Ohm
  • 1.3 mm air core coil, 1.5 mH/0.40 Ohm
  • 0.7 mm air core coil, 0.27 mH/0.44 Ohm
  • 0.7 mm air core coil, 0.39 mH/0.49 Ohm
  • Mundorf bs180 core coil 18 mH/0.34 Ohm
  • Mundorf H core coil H71, 22 mH/1.49 0hm
  • Mundorf H core coil H140, 4.7 mH/0.26 0hm
  • ceramic resistor 0.56 Ohm/20 Watt
  • ceramic resistor 5.6 Ohm/20 Watt
  • ceramic resistor 8.2 Ohm/20 Watt
  • 4x ceramic resistor 22 Ohm/20 Watt

Kit sin la caja, precio por altavoz   EUR 3314,00 sin IVA: € 2784.87 / $ 2784.87

El precio de un par de altavoces personalizados con el color deseado.  - No disponible (_)

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Mundorf AMTU160W1.1-R, en los que la calidad es determinante, son los excelentes Mundorf MCAP EVO Silber Gold Öl, de 450 voltios .

  • 2x Mundorf MCAP EVO Oil 4.7 μF / 450 V
  • Mundorf MCAP EVO Oil 47 μF / 350 V
  • Mundorf MCAP EVO Silver Gold Öl 5.6 μF / 450 V
  • Mundorf MCAP EVO Silver Gold Öl 15 μF / 450 V
  • Mundorf MKP capacitor 10 μF / 250 V
  • 2x Mundorf, electrolytic capacitor, etched, 150 μF/63 Vdc
  • Mundorf, electrolytic capacitor, etched, 680 μF/63 Vdc
  • Mundorf copper foil coil CFC16-0.33 mH/0.18Ohm
  • Mundorf copper foil coil CFC14-1.5 mH/0.29Ohm
  • Mundorf baked varnish air core coil BL71, 0.27 mH/0.45 Ohm
  • Mundorf baked varnish air core coil BL71, 0.39 mH/0.51 Ohm
  • Mundorf bs180 core coil 18 mH/0.34 Ohm
  • Mundorf H core baked varnish coil BH71, 22 mH/1.49 0hm
  • Mundorf H core baked varnish coil BH140, 4.7 mH/0.26 0hm
  • ceramic resistor 5.6 Ohm/20 Watt
  • 4x ceramic resistor 22 Ohm/20 Watt
  • MResist Supreme 8.2 Ohm / 20 Watt
  • 2x Mresist Classic 1,2 Ohm / 10 Watt

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 3703,00 sin IVA: € 3111.76 / $ 3111.76

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • 4x ceramic resistor 47 Ohm/20 Watt

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 6,80 sin IVA: € 5.71 / $ 5.71

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 3.95
Recomendamos usar tres placas por cada kit (seis por cada par de altavoces)
