Messungen Mirach

Hier finden Sie die Messungen zum Bausatz Mirach

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

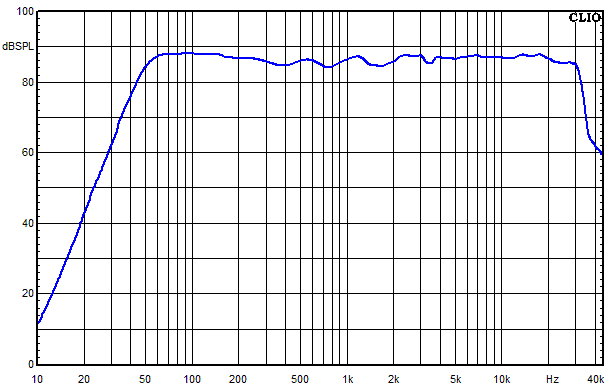

Mirach Frequenzgang

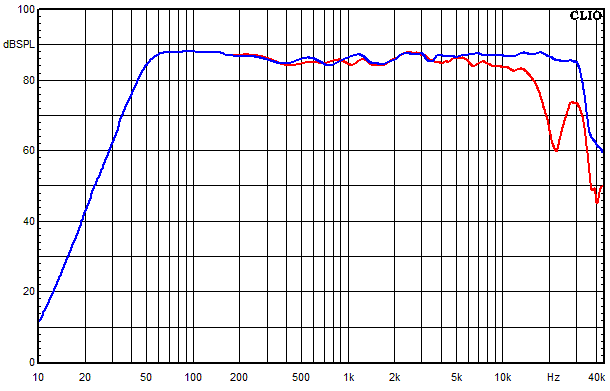

Mirach Frequenzgang unter 0° und 30° Winkel gemessen

  • Blau = 0°
  • Rot = 30°



Mirach Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig




Mirach Wasserfallspektrum

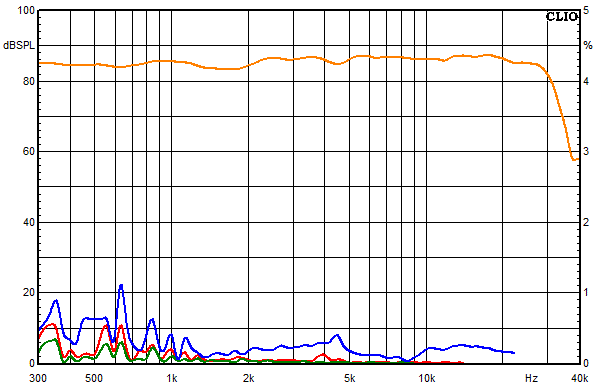

Mirach Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




Mirach Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

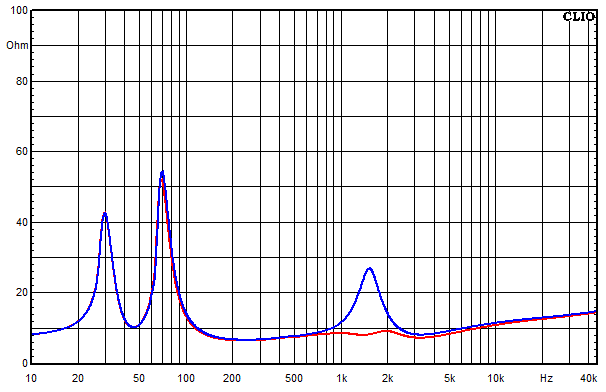

Mirach Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur




Mirach Frequenzgang vom Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

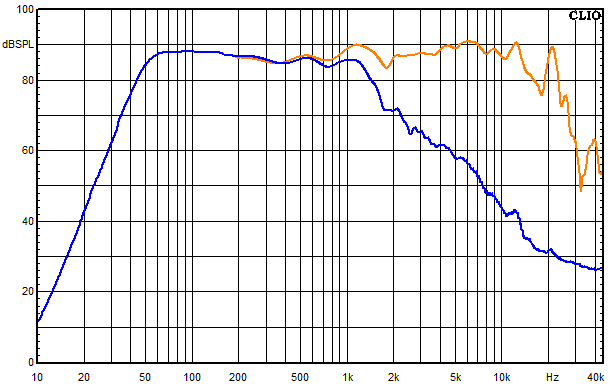

Mirach Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche
