Timbo-X   Altavoz compacto por K+T 6/2020

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 84 dB
  • Dimensiones (ancho x alto x profundidad): 450 x 210 x 350 mm
  • Rango de frecuencia (-8dB): 30 a 28000 Hz
  • Frecuencia (s) Crossover: 1900 Hz
  • Principio: Acústica Bass-reflex
Agrandar

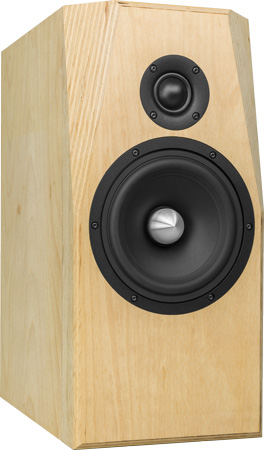

La Timbo-X es una caja acústica compacta de dos vías.

Timbo-X es un altavoz bass reflex con chasis fabricado por la empresa Wavecor .

El kit incluye los siguientes altavoces:
- un altavoz de agudos Wavecor TW030WA14
- un altavoz de graves Wavecor WF182CU13

La columna de altavoz Kura ha sido desarrollada por Dennis Frank y Daniel Gattig.

El divisor de frecuencia está formado por
- un filtro de paso alto de primer orden (6 dB / octava) para el altavoz de agudos
- un filtro de paso alto de primer orden (6 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 500 Hz y bajo 0,4%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,8% .

Nuestro kit de montaje se compone de

  • Wavecor silk dome tweeter TW030WA14, 8 Ohm
  • WF182CU13, Wavecor Mid/Woofer, 8 Ohm, paper cone, BD, phase plug
  • Bass reflex tube HP70 XL, 70x220 mm, black
  • 2x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 2m Speaker cable 2x1.5 mm2 black/red
  • 1,5x Pan screws 3.5x17 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 3.9 μF; / 400 Vdc
  • Audaphon MKT CAP 15 μF; / 160 Vdc
  • Mundorf air core coil L140, 2.7 mH/0.51 Ohm
  • 0.7 mm air core coil, 3.3 mH/1.75 Ohm
  • Metal-oxide resistor, 10W 5.6 Ohm (green-blue-gold)
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 10W 22 Ohm (red-red-black)

Kit sin la caja, precio por altavoz   EUR 361,00 sin IVA: € 311.21 / $ 364.11

El precio de un par de altavoces personalizados con el color deseado.  EUR 1724,00 sin IVA: € 1486.21 / $ 1738.86

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). El condensador para el Wavecor TW030WA14, en los que la calidad es determinante, es un excelente Clarity Cap CSA MKP, de 630 voltios .

  • ClarityCap PWA capacitor 15 μF; / 160 Vdc
  • ClarityCap CSA capacitor 3.9 μF; / 630 Vdc
  • Mundorf baked varnish air core coil BL71, 3.3 mH/1.75 Ohm
  • Mundorf baked varnish air core coil BL140, 3.9 mH/0.65 Ohm
  • Metal-oxide resistor, 10W 5.6 Ohm (green-blue-gold)
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 10W 22 Ohm (red-red-black)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 399,00 sin IVA: € 343.97 / $ 402.44

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • Audaphon MKT CAP 33 μF; / 160 Vdc
  • 0.7 mm air core coil, 0.39 mH/0.49 Ohm
  • ceramic resistor 10 Ohm/20 Watt

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 14,63 sin IVA: € 12.61 / $ 14.76

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,58 sin IVA: € 3.95 / $ 4.62
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)

Medidas en este altavoz

measurmentsMedidas en este altavoz
