ViaBlue TS Stecker Serie

Produktbeschreibung:

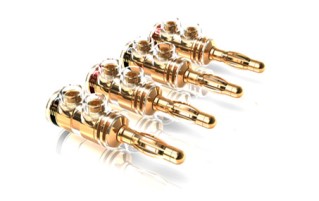

Die TS Bananenstecker Lamella arbeiten mit dem klassischen Lamellensystem. Auf einer Kreislinie werden neun in 40°-Abschnitte unterteilte Kupferplättchen aufgespannt. Der Durchmesser des Lamellenkranzes beträgt in voll aufgespanntem Zustand 5 mm, in voll belastetem Zustand 4 mm. Die Kontaktfläche zu Lautsprecherbuchsen addiert sich aus neun Druckpunkten des Lamellenkranzes.


Die ViaBlue™ TS-Serie wurde entwickelt, um für sämtliche Buchsentypen eine ideal passende Steckverbindung anbieten zu können. Alle TS-Steckverbindungen schützen vor Kurzschlüssen durch eine transparente Isolationshülse. Die Öffnung zur Kabelaufnahme der TS-Stecker ist 5 mm breit, somit können Kabel mit bis zu 8 qmm montiert werden.


ViaBlue™ TS Steckverbindungen. Lautsprecherkabel können in ViaBlue™ TS-Steckern sehr leicht und komfortabel montiert werden. Hierzu wird lediglich ein Abisolierwerkzeug zum Abisolieren der Kabel sowie ein Schraubendreher (Inbus 1.5) zum Befestigen der Kabel in den Steckverbindungen benötigt. Das Lautsprecherkabel sollte mit einer Länge von ca. 8 mm abisoliert werden und bis um Anschlag in das Gehäuseinnere des TS Steckverbinders eingesteckt werden. Das Kabel kann komfortabel durch die beiden M4-Schrauben festgezogen werden und hat somit einen sehr starken Halt im Stecker. Ein Verlöten ist nicht notwendig. Um die empfindlichen Litzen eines hochwertigen Lautsprecherkabels noch besser vor möglichem Abbrechen durch die Verschraubung sowie dauerhaft gegen Oxidation zu schützen, ist es ratsam, die abisolierten Litzen mit den ViaBlue™ OFC Kupfer-Aderendhülsen vor der Montage der TS Steckverbindungen zu vercrimpen.

Technische Details:

• Kontakt: 9-Blatt-Lamellentechnik
• Kontaktlänge: 16.0 mm
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 41.5 mm
• Kabelaufnahme: für Kabel bis Ø 6 mm
• Kennzeichnung: schwarz / rot
• Schrauben: 1.5 mm Innensechskant

Produktbeschreibung:

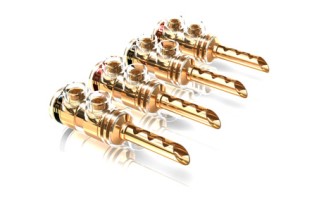

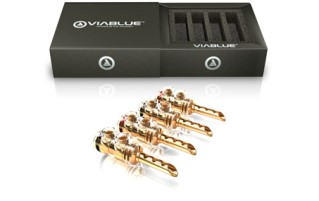

ViaBlue™ TS Bananenstecker Tube stellen den Kontakt zu Lautsprecherbuchsen mit einem Röhrenspleißsystem her. Durch einen sinuslinienförmig eingeschnittenen Zylinder wird bei Einstecken des TS Bananensteckers Tube in Lautsprecherbuchsen ein gleichmäßiger, konstanter Druck auf die komplette Spannfläche erzeugt, der einen optimalen Flächenkontakt herstellt sowie einen extrem festen Halt des Bananensteckers gewährleistet.


Die ViaBlue™ TS-Serie wurde entwickelt, um für sämtliche Buchsentypen eine ideal passende Steckverbindung anbieten zu können. Alle TS-Steckverbindungen schützen vor Kurzschlüssen durch eine transparente Isolationshülse. Die Öffnung zur Kabelaufnahme der TS-Stecker ist 5 mm breit, somit können Kabel mit bis zu 8 qmm montiert werden.


ViaBlue™ TS Steckverbindungen. Lautsprecherkabel können in ViaBlue™ TS-Steckern sehr leicht und komfortabel montiert werden. Hierzu wird lediglich ein Abisolierwerkzeug zum Abisolieren der Kabel sowie ein Schraubendreher (Inbus 1.5) zum Befestigen der Kabel in den Steckverbindungen benötigt. Das Lautsprecherkabel sollte mit einer Länge von ca. 8 mm abisoliert werden und bis um Anschlag in das Gehäuseinnere des TS Steckverbinders eingesteckt werden. Das Kabel kann komfortabel durch die beiden M4-Schrauben festgezogen werden und hat somit einen sehr starken Halt im Stecker. Ein Verlöten ist nicht notwendig. Um die empfindlichen Litzen eines hochwertigen Lautsprecherkabels noch besser vor möglichem Abbrechen durch die Verschraubung sowie dauerhaft gegen Oxidation zu schützen, ist es ratsam, die abisolierten Litzen mit den ViaBlue™ OFC Kupfer-Aderendhülsen vor der Montage der TS Steckverbindungen zu vercrimpen.

Technische Details:

• Kontakt: 4 mm Röhrenspleiss
• Kontaktlänge: 20.5 mm
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 46.0 mm
• Kabelaufnahme: für Kabel bis Ø 6 mm
• Kennzeichnung: schwarz / rot
• Schrauben: 1.5 mm Innensechskant

Produktbeschreibung:

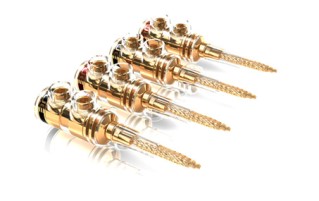

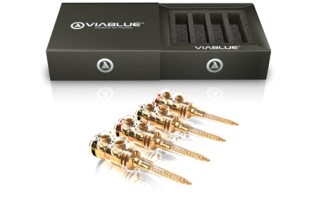

Die ViaBlue™ TS Flexible Pins werden zur Verbindung von Lautsprecherkabeln mit großem Querschnitt an PVC-Klemmanschlüssen und allen Arten von Polklemmen verwendet. Sie stellen ihren Kontakt zur Buchse mit einer vergoldeten Litze her. Die Litze ist flexibel und ca. 25 mm lang. Der aufgesetzte Isolierschlauch kann gekürzt oder abgenommen werden.


Die ViaBlue™ TS-Serie wurde entwickelt, um für sämtliche Buchsentypen eine ideal passende Steckverbindung anbieten zu können. Alle TS-Steckverbindungen schützen vor Kurzschlüssen durch eine transparente Isolationshülse. Die Öffnung zur Kabelaufnahme der TS-Stecker ist 5 mm breit, somit können Kabel mit bis zu 8 qmm montiert werden.


ViaBlue™ TS Steckverbindungen. Lautsprecherkabel können in ViaBlue™ TS-Steckern sehr leicht und komfortabel montiert werden. Hierzu wird lediglich ein Abisolierwerkzeug zum Abisolieren der Kabel sowie ein Schraubendreher (Inbus 1.5) zum Befestigen der Kabel in den Steckverbindungen benötigt. Das Lautsprecherkabel sollte mit einer Länge von ca. 8 mm abisoliert werden und bis um Anschlag in das Gehäuseinnere des TS Steckverbinders eingesteckt werden. Das Kabel kann komfortabel durch die beiden M4-Schrauben festgezogen werden und hat somit einen sehr starken Halt im Stecker. Ein Verlöten ist nicht notwendig. Um die empfindlichen Litzen eines hochwertigen Lautsprecherkabels noch besser vor möglichem Abbrechen durch die Verschraubung sowie dauerhaft gegen Oxidation zu schützen, ist es ratsam, die abisolierten Litzen mit den ViaBlue™ OFC Kupfer-Aderendhülsen vor der Montage der TS Steckverbindungen zu vercrimpen.

Technische Details:

• Kontakt: Litzengeflecht
• Kontaktlänge: 28 mm
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 53.5 mm
• Kabelaufnahme: für Kabel bis Ø 6 mm
• Kennzeichnung: schwarz / rot
• Schrauben: 1.5 mm Innensechskant

Produktbeschreibung:

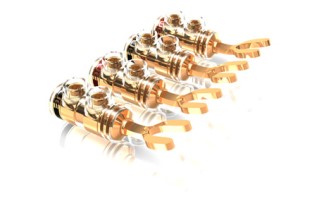

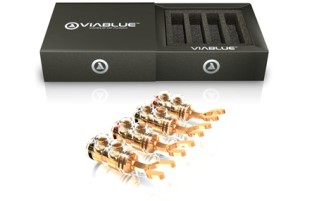

ViaBlue™ TS Kabelschuhe werden an Lautsprecherbuchsen verschraubt und stellen somit einen dauerhaft festen Kontakt zwischen Lautsprecherkabel und Polklemmen her. Es gibt zwei unterschiedliche Typen mit unterschiedlichen Gabelgrößen, der Innenabstand der beiden Gabelspitzen beträgt 6 mm beziehungsweise 8 mm.


Die ViaBlue™ TS-Serie wurde entwickelt, um für sämtliche Buchsentypen eine ideal passende Steckverbindung anbieten zu können. Alle TS-Steckverbindungen schützen vor Kurzschlüssen durch eine transparente Isolationshülse. Die Öffnung zur Kabelaufnahme der TS-Stecker ist 5 mm breit, somit können Kabel mit bis zu 8 qmm montiert werden.


ViaBlue™ TS Steckverbindungen. Lautsprecherkabel können in ViaBlue™ TS-Steckern sehr leicht und komfortabel montiert werden. Hierzu wird lediglich ein Abisolierwerkzeug zum Abisolieren der Kabel sowie ein Schraubendreher (Inbus 1.5) zum Befestigen der Kabel in den Steckverbindungen benötigt. Das Lautsprecherkabel sollte mit einer Länge von ca. 8 mm abisoliert werden und bis um Anschlag in das Gehäuseinnere des TS Steckverbinders eingesteckt werden. Das Kabel kann komfortabel durch die beiden M4-Schrauben festgezogen werden und hat somit einen sehr starken Halt im Stecker. Ein Verlöten ist nicht notwendig. Um die empfindlichen Litzen eines hochwertigen Lautsprecherkabels noch besser vor möglichem Abbrechen durch die Verschraubung sowie dauerhaft gegen Oxidation zu schützen, ist es ratsam, die abisolierten Litzen mit den ViaBlue™ OFC Kupfer-Aderendhülsen vor der Montage der TS Steckverbindungen zu vercrimpen.

Technische Details:

• Kontakt: 6 mm Gabel
• Kontaktlänge: 15.5 mm
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 41.0 mm
• Kabelaufnahme: für Kabel bis Ø 6 mm
• Kennzeichnung: schwarz / rot
• Schrauben: 1.5 mm Innensechskant

Produktbeschreibung:

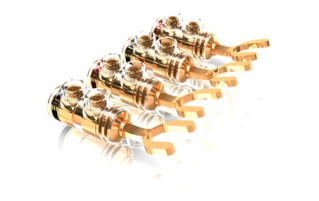

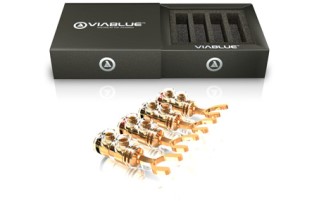

ViaBlue™ TS Kabelschuhe werden an Lautsprecherbuchsen verschraubt und stellen somit einen dauerhaft festen Kontakt zwischen Lautsprecherkabel und Polklemmen her. Es gibt zwei unterschiedliche Typen mit unterschiedlichen Gabelgrößen, der Innenabstand der beiden Gabelspitzen beträgt 6 mm beziehungsweise 8 mm.


Die ViaBlue™ TS-Serie wurde entwickelt, um für sämtliche Buchsentypen eine ideal passende Steckverbindung anbieten zu können. Alle TS-Steckverbindungen schützen vor Kurzschlüssen durch eine transparente Isolationshülse. Die Öffnung zur Kabelaufnahme der TS-Stecker ist 5 mm breit, somit können Kabel mit bis zu 8 qmm montiert werden.


ViaBlue™ TS Steckverbindungen. Lautsprecherkabel können in ViaBlue™ TS-Steckern sehr leicht und komfortabel montiert werden. Hierzu wird lediglich ein Abisolierwerkzeug zum Abisolieren der Kabel sowie ein Schraubendreher (Inbus 1.5) zum Befestigen der Kabel in den Steckverbindungen benötigt. Das Lautsprecherkabel sollte mit einer Länge von ca. 8 mm abisoliert werden und bis um Anschlag in das Gehäuseinnere des TS Steckverbinders eingesteckt werden. Das Kabel kann komfortabel durch die beiden M4-Schrauben festgezogen werden und hat somit einen sehr starken Halt im Stecker. Ein Verlöten ist nicht notwendig. Um die empfindlichen Litzen eines hochwertigen Lautsprecherkabels noch besser vor möglichem Abbrechen durch die Verschraubung sowie dauerhaft gegen Oxidation zu schützen, ist es ratsam, die abisolierten Litzen mit den ViaBlue™ OFC Kupfer-Aderendhülsen vor der Montage der TS Steckverbindungen zu vercrimpen.

Technische Details:

• Kontakt: 8 mm Gabel
• Kontaktlänge: 16.5 mm
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 42.0 mm
• Kabelaufnahme: für Kabel bis Ø 6 mm
• Kennzeichnung: schwarz / rot
• Schrauben: 1.5 mm Innensechskant

Produktbeschreibung:

ViaBlue™ TS Cinchstecker sind echtvergoldet. Das Steckergehäuse hat eine transparente Kunststoffschutzhülle. Es können Kabel bis zu 8 mm Durchmesser durch Verlöten montiert werden.

Technische Details:

• Bezeichnung: TS Cinchstecker
• Max. Außendurchmesser: 13.5 mm
• Max. Innendurchmesser: 8 mm
• Kontakt: RCA Norm
• ROHS Richtlinie/Konformität: Rohs konform
• Veredelung: 24 Karat Vergoldung
• Gesamtlänge: 44 mm
• Verpackungseinheit: 2 Paar
• Kennzeichnung: schwarz / rot
