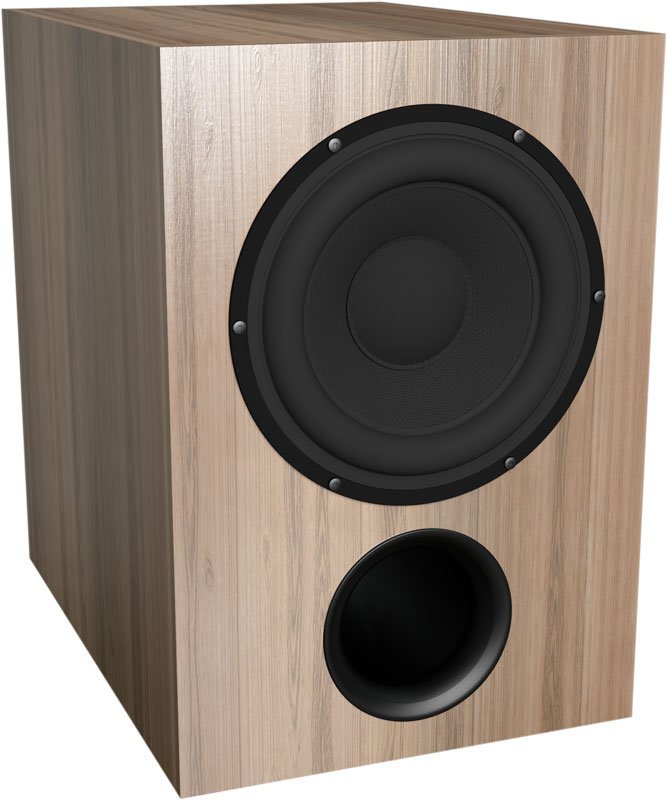

Ein guter Subwoofer macht eine gute Anlage noch besser. Wir haben den Yukon Subwoofer mit einem hypex Fusion AMP FA251 bestückt und zeigen auf dieser Seite den Aufbau und die Einstellungen für den Verstärker.

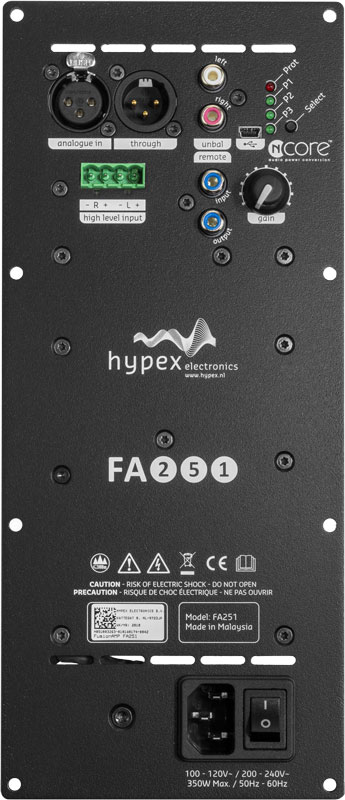

Der hypex Fusion AMP FA251 hat nützliche Features für den Yukon Subwoofer.

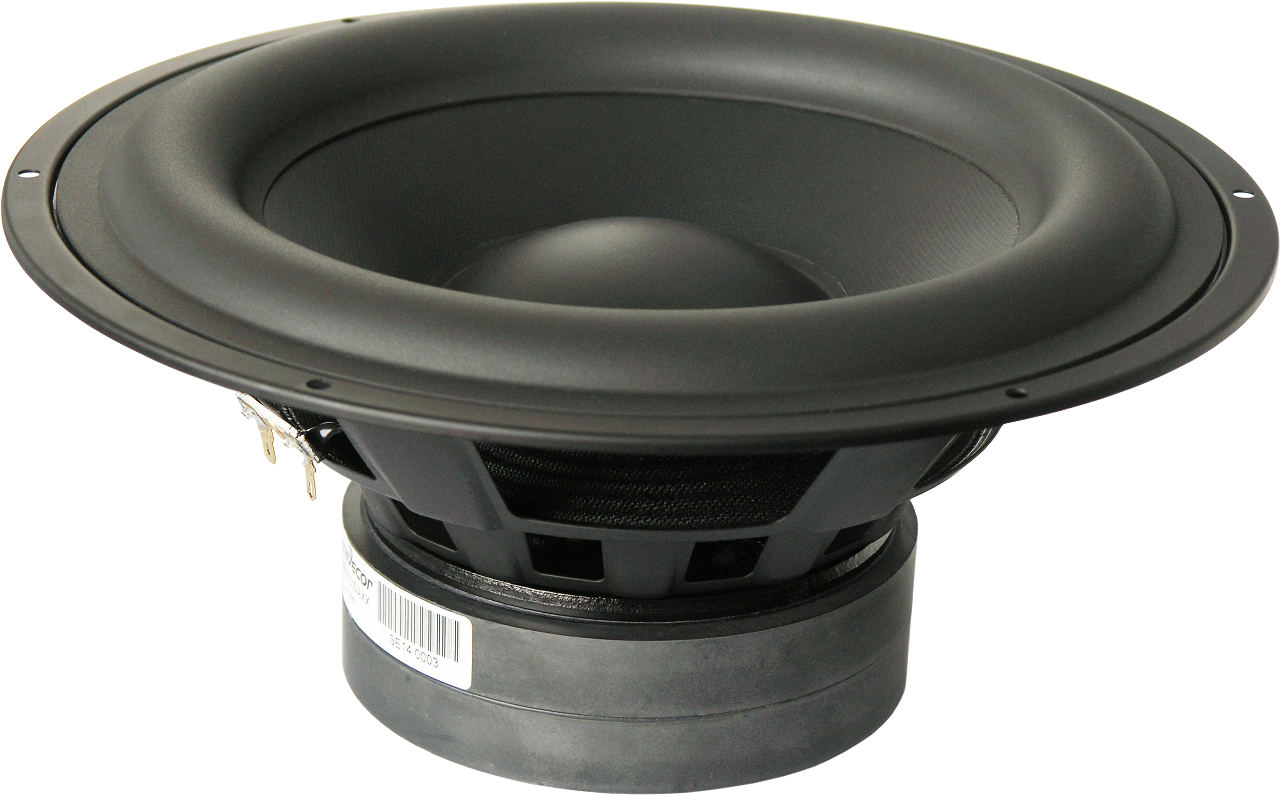

Wavecor zeigt bei der WA-Serie, dass auch günstige Chassis sehr gut sein können. Der SW270WA01 ist ein reinrassiger Subwoofer und die Thiele-Small-Parameter unterstreichen diese Behauptung.
Was sagen uns die Daten?
Fangen wir beim Qts an. Ein Qts Wert von 0,5 bedeutet, dass es sich um einen starken Antrieb beim SW270WA01 handelt. Somit ist der Subwoofer für Bassreflexgehäuse gut geeignet.

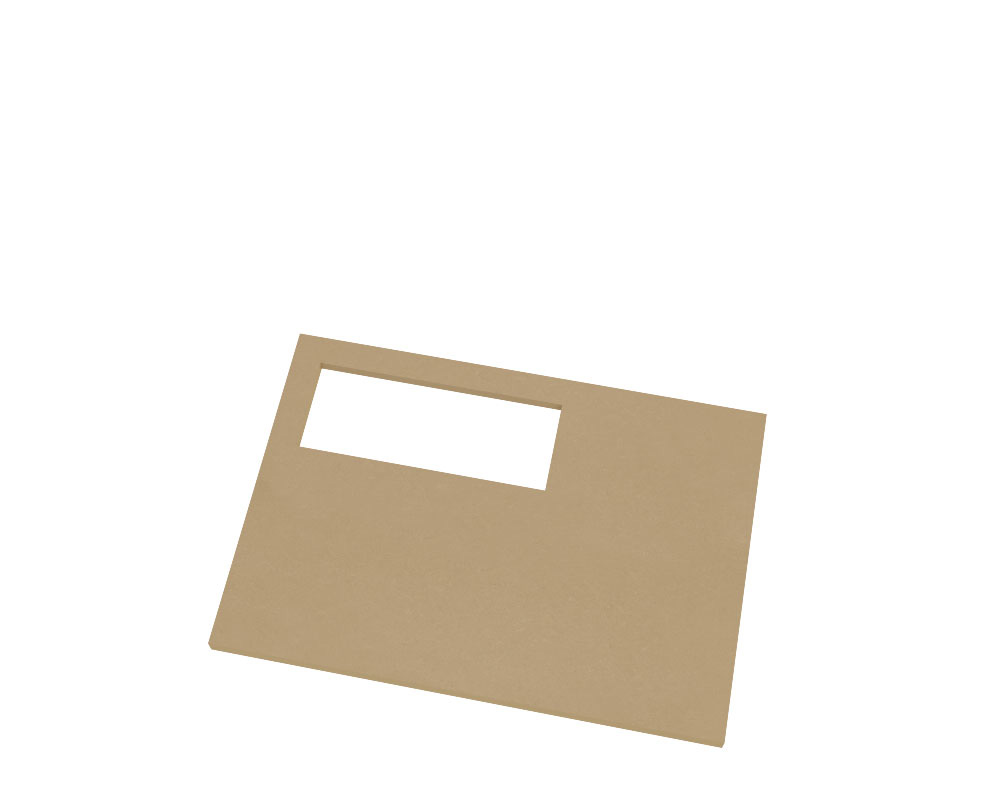

Die Rückseite von Staub befreien und auf den Tisch legen. Die rechte Kante mit Leim bestreichen. Zum gleichmäßigen Auftragen sollte man einen Pinsel oder ein sauberes Tuch verwenden, um den Leim auf der Klebefläche zu verteilen.
Zum Verkleben und Verspannen von dem Gehäuse, kann man Spanngurte vor dem Zusammenfügen der Einzelteile unter die Rückwand legen. Später können wir dann, die Spanngurte um das Gehäuse legen und festziehen. Somit erspart man sich die Arbeit mit Schraubzwingen. Wenn man mit Gehrung arbeitet, solltet ihr vor dem Verkleben, ein Kreppband an die Außenkanten der Teile kleben. Somit kann der Leim nicht austreten und man kann die Teile sauber positionieren und aufeinander klappen. Bitte nur Kreppband verwenden. Andere Klebebänder hinterlassen Kleber und ihr habt viel Arbeit diese Reste zu entfernen. Besonders wenn Ihr das Gehäuse im Anschluss lackieren möchtet, ist der Rückstand vom Klebeband (nicht Kreppband) echt nervig.
Die obere Kante von der Rückwand auch gleich mit Leim bestreichen, denn wir brauchen gleich den oberen Boden um die Seitenwand zu stabilisieren.

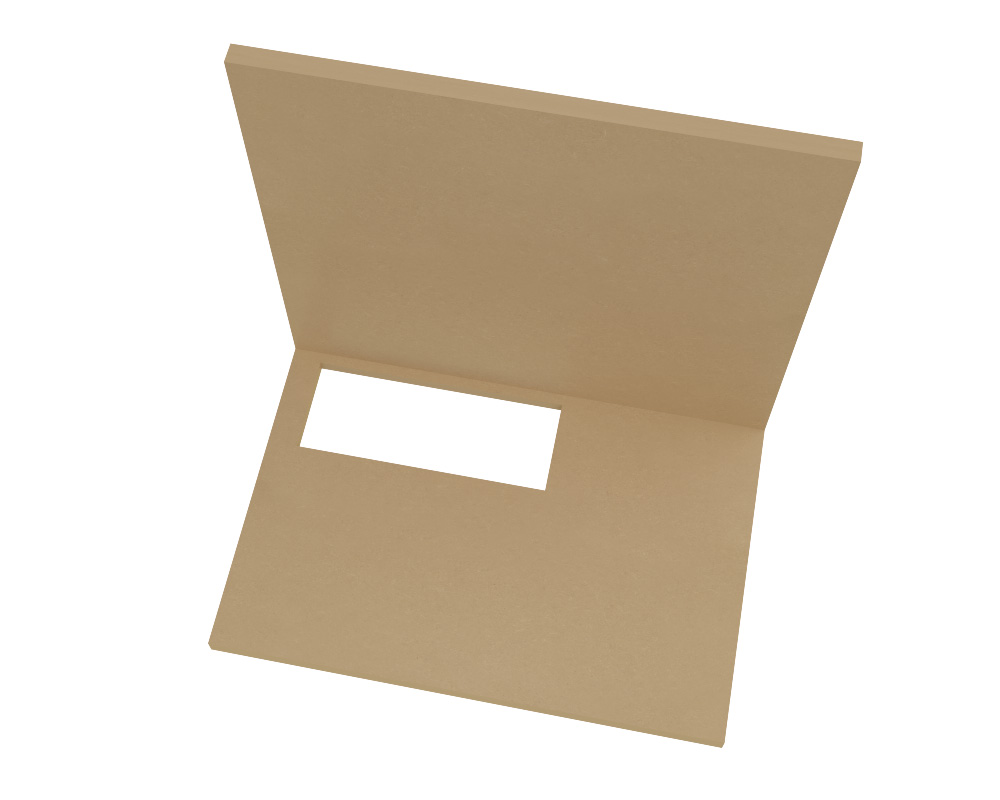

Die Seitenwand an der linken Kante gleich mit Leim bestreichen, dass wir im Anschluss den oberen Boden zum Stabilisieren einkleben können. Die erste Seitenwand mit der Rückwand verkleben.
Der obere Boden kann eingeklebt werden. Jetzt ist auch Stabilität für die Seitenwand hergestellt.

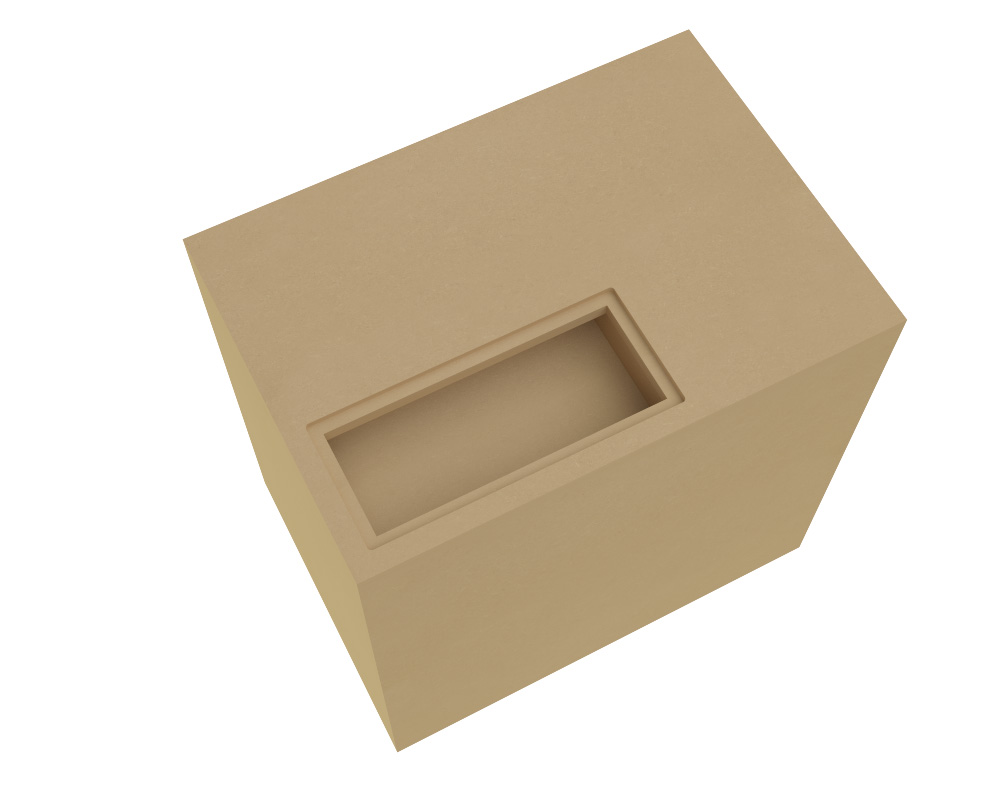

Das hypex Verstärkermodul ist nicht luftdicht. Somit müssen wir in den Yukon eine Kammer bauen. Diese Kammer sitzt auf der Rückseite in der oberen rechten Ecke. Wir brauchen nur drei Brettchen für die Kammer.
Wir kleben das Seitenteil für die hypex Kammer auf die Rückseite von unserem Subwoofer Gehäuse.
Verwendet bei der Kammer viel Leim. Der Leim sollte auch an den Seiten austreten. Somit könnt ihr sicher sein, dass die Kammer luftdicht ist.
Wir kleben den Boden für die hypex Kammer auf die Rückseite von unserem Subwoofer Gehäuse.

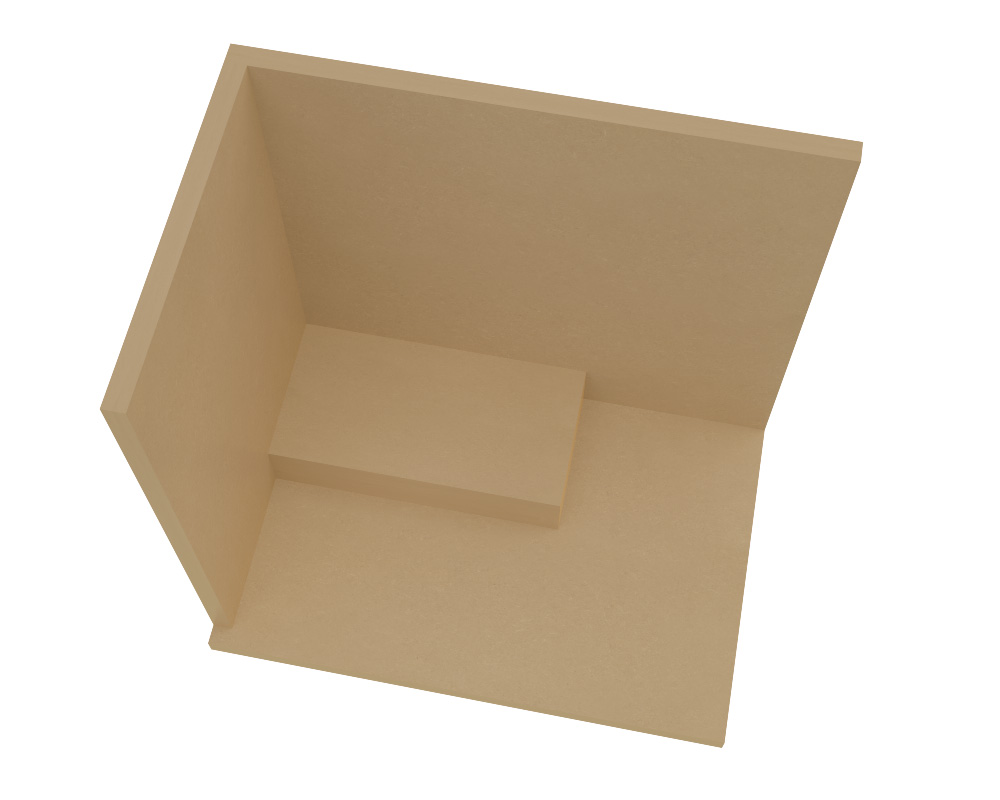

Wir kleben die Rückwand für die hypex Kammer auf die Rückseite von dem Boden und dem Seitenteil der hypex Kammer.

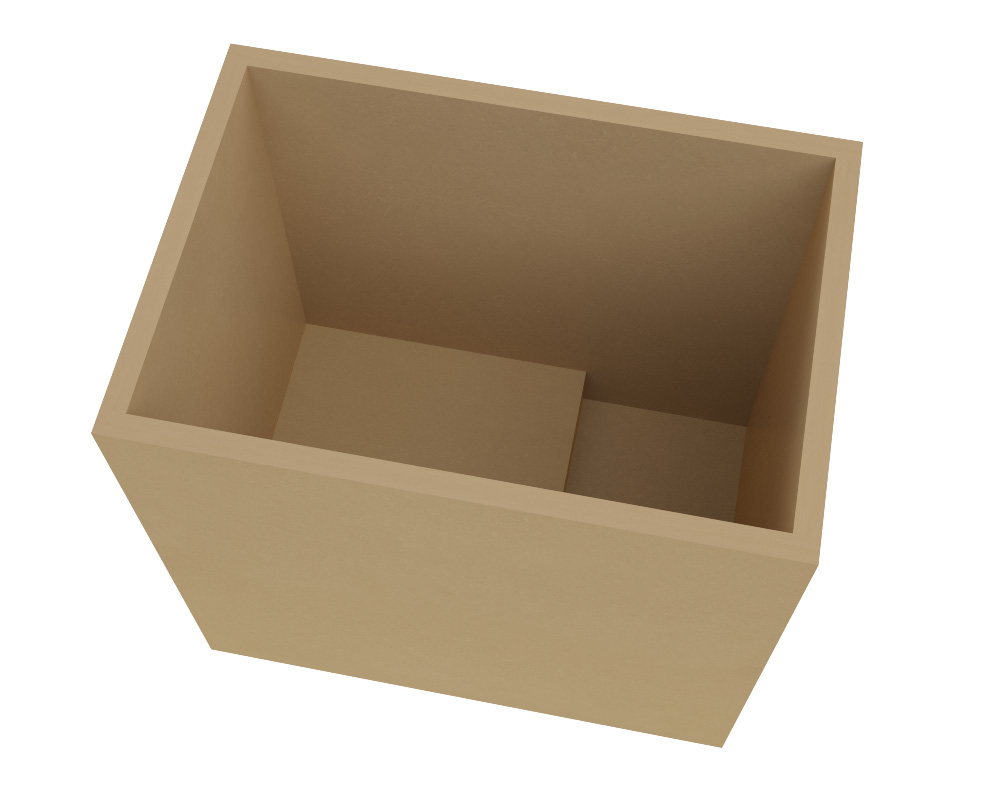

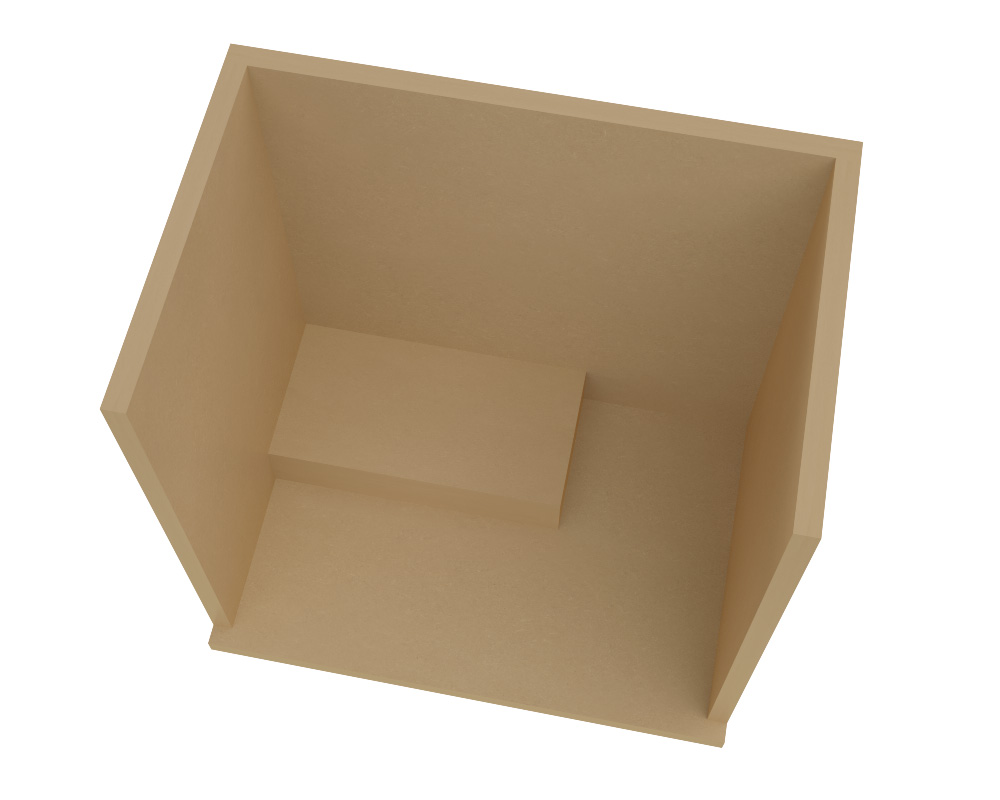

Der untere Boden wird eingeklebt.
Das zweite Seitenteil wird eingeklebt.

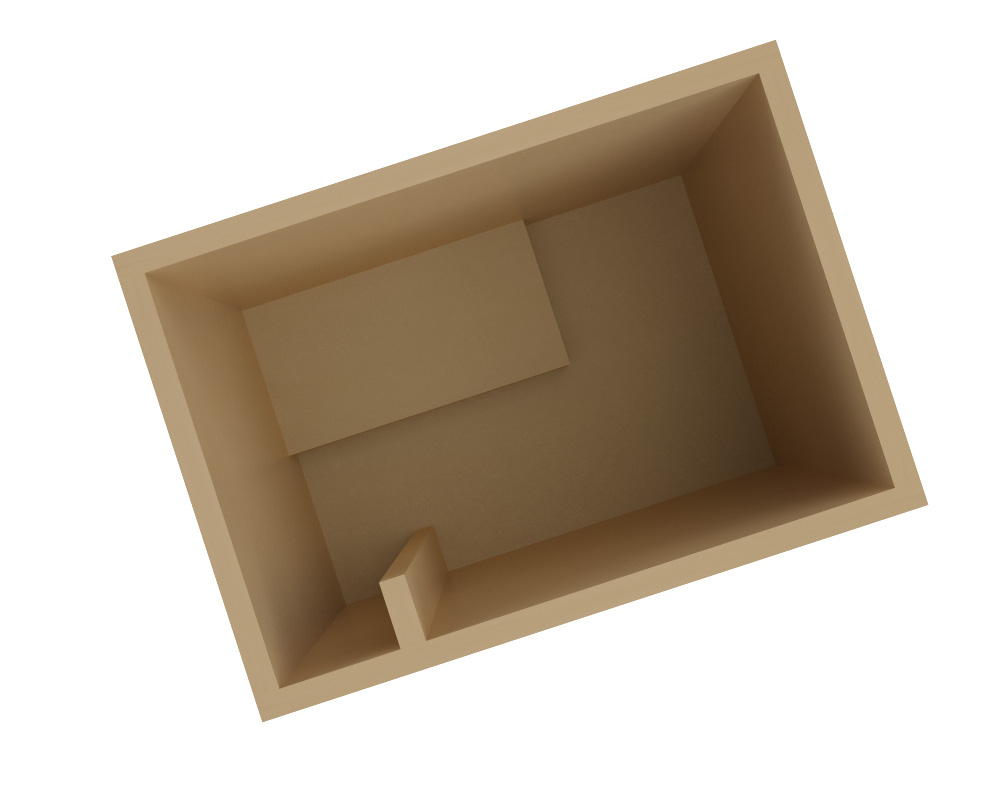

Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir an die linke Seitenwand zwei Versteifungen.
Die Yukon Versteifungen A werden direkt auf die Seitenwand geklebt.

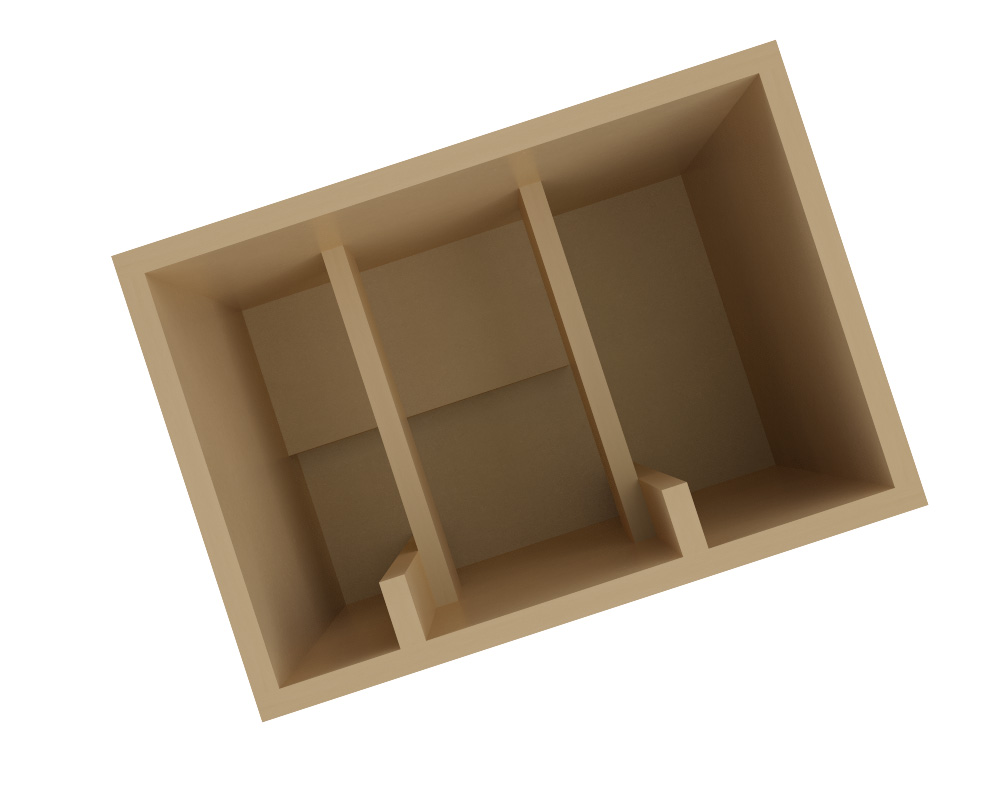

Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir zwischen die rechte und linke Seitenwand noch zwei Versteifungen.

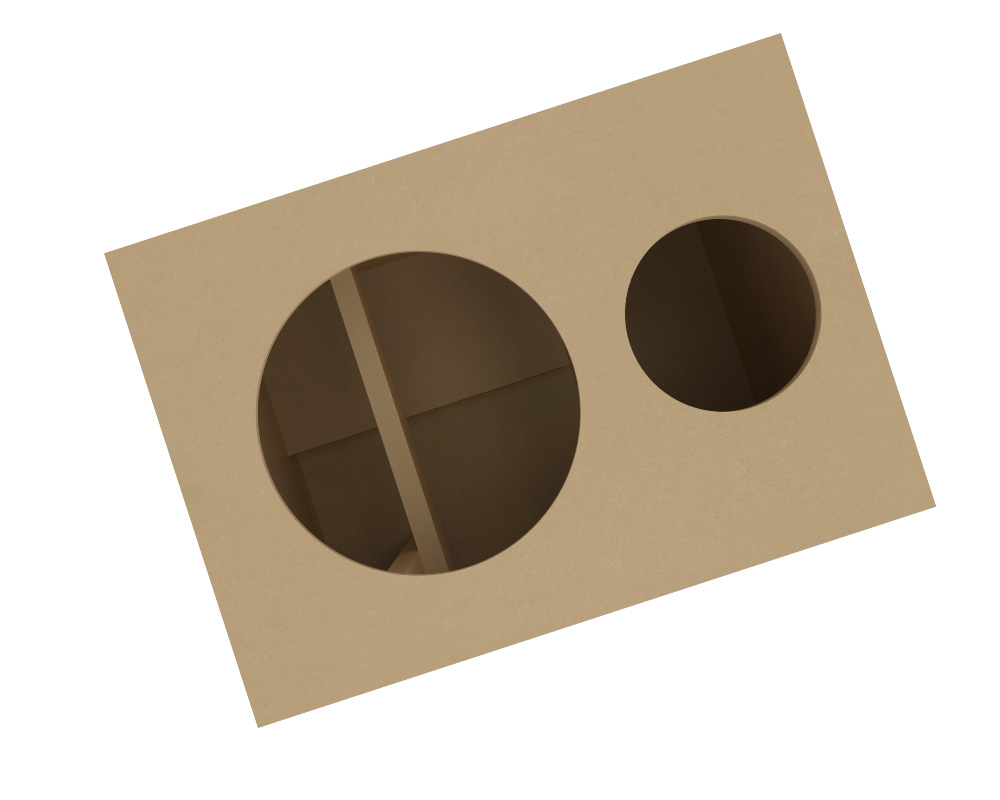

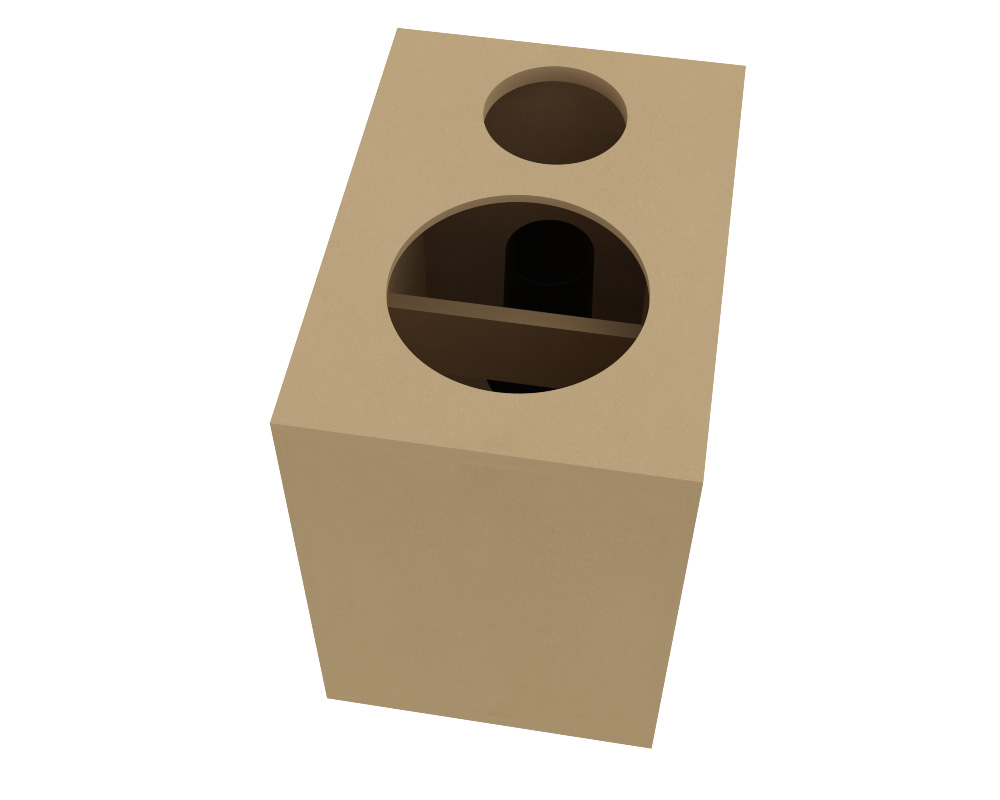

Die Front kann auf den Korpus geklebt werden.

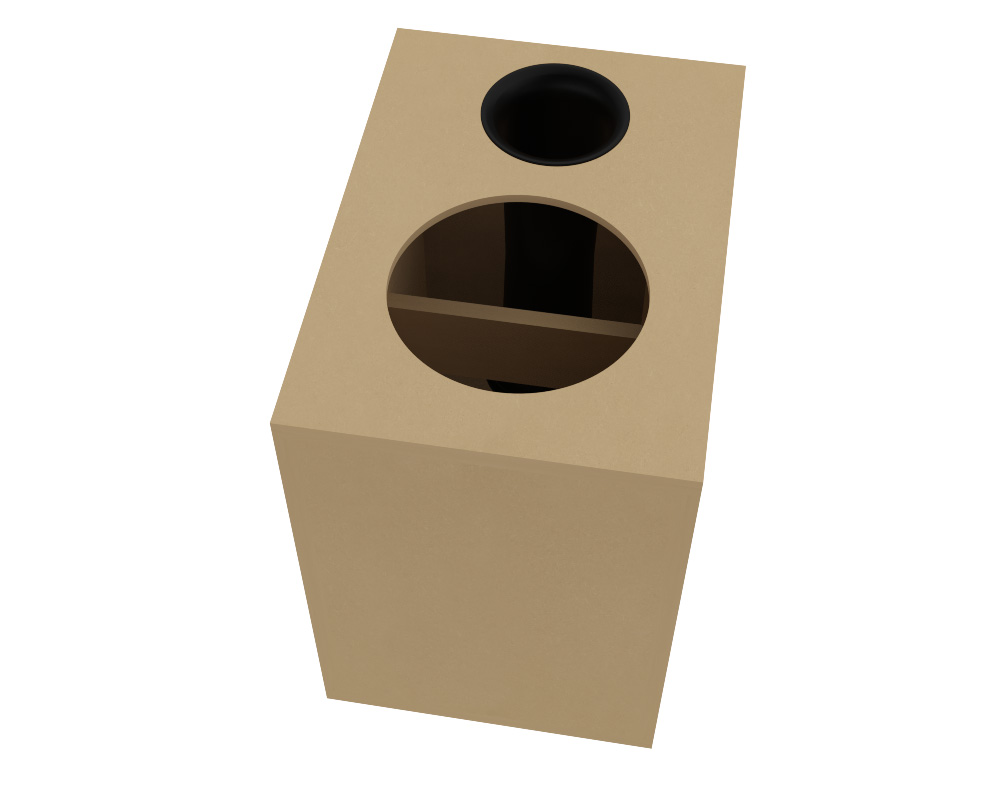

Das erste Bassreflexrohr wird durch die Öffnung vom Chassis in den Innenraum gebracht.
Das zweite Bassreflexrohr wird mit dem inneren Bassreflexrohr verbunden und mit Kunststoffkleber fixiert. Als Sicherheit könnt ihr noch Gewebeklebeband oder Klebeband um die Verbindung kleben.
Wir machen eine Bohrung für die Kabel vom hypex Verstärker. Die Zuleitungen für das Subwoofer Chassis SW270WA01 werden durch das Loch geführt und mit Heißkleber verschlossen. Wir lassen ca. 15 cm Kabel aus dem Loch stehen. Diese Länge reicht, um den Verstärker anschließen zu können.

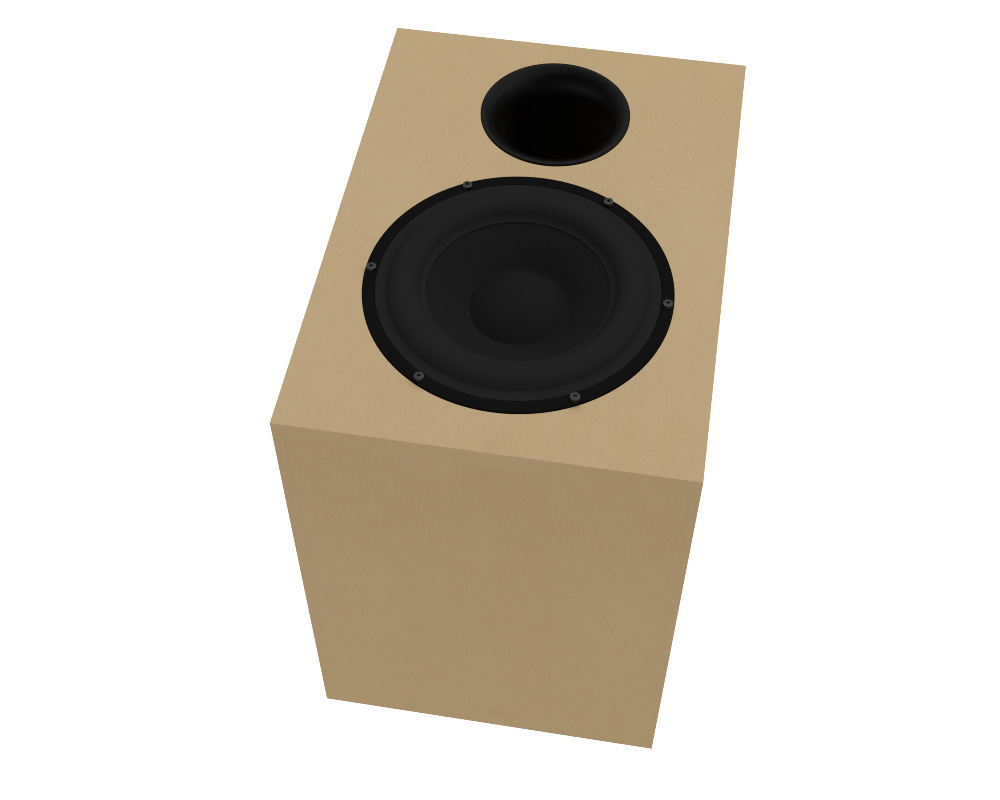

Die Kabel vom hypex Verstärker werden an das Chassis angelötet und der Subwoofer ist fertig.
