ScanSpeak

Scan-Speak wurde 1970 gegründet. Die Firma ist immer noch an der gleichen Adresse wie damals: in Videbaek, Dänemark. Ihre Ingenieure gehen niemals Kompromisse ein - Scan Speak steht für Perfektion.


Zu unseren Bauvorschlägen mit ScanSpeak Lautsprechern.




Breitbänder

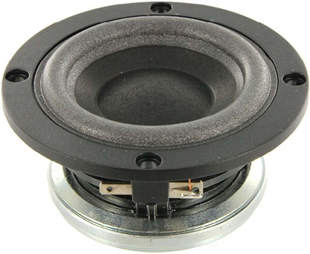

ScanSpeak 5F/8422T01

Best.-Nr.: ss-5F-8422T01

EUR 59,00 ohne MwSt: € 49.58 / $ 54.54

6 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 90-20000 Hz
  • Resonanzfrequenz fs = 93 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 80 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,07 N/A
  • Schwingspuleninduktivität L = 0,07 mH
  • Effektive Membranfläche Sd = 15,2 cm2
  • Bewegte Masse incl. Luftlast mms = 1,86 g
  • Äquivalentvolumen Vas = 0,5 l
  • Freiluftgesamtgüte Qts = 0,61 (Qms=5,17, Qes=0,69)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 55 mm
  • Aussendurchmesser d = 67 mm
  • Einbautiefe (nicht eingefräst) t = 35,8 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 5F/8422T01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,28 Liter
ab 239/151 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,81 Liter BR-Box
mit 2cm-Rohr der Länge 7 cm
ab 132/102 Hz (-3dB/-8dB).

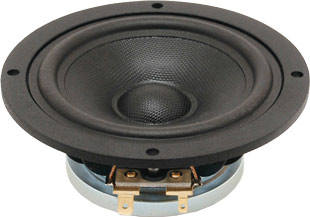

ScanSpeak 10F/4424G00

Best.-Nr.: ss-10F-4424G00

EUR 84,00 ohne MwSt: € 70.59 / $ 77.65

9 cm Breitbandlautsprecher mit Glasfaser-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 100-22000 Hz
  • Resonanzfrequenz fs = 90 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,76 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 2,8 g
  • Äquivalentvolumen Vas = 2 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=3,2, Qes=0,32)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 78 mm
  • Aussendurchmesser d = 97,5 mm
  • Einbautiefe (nicht eingefräst) t = 44,65 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 5F/8422T01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,93 Liter
ab 155/98 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,8 Liter BR-Box
mit HP35 der Länge 8 cm
ab 71/61 Hz (-3dB/-8dB).

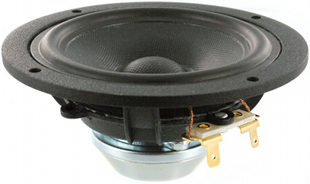

ScanSpeak 10F/8414G10

Best.-Nr.: ss-10F-8414G10

EUR 69,00 ohne MwSt: € 57.98 / $ 63.78

9 cm Breitbandlautsprecher mit Glasfaser-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 100-19000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 4,27 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 36,3 cm2
  • Bewegte Masse incl. Luftlast mms = 2,93 g
  • Äquivalentvolumen Vas = 1,57 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=2,44, Qes=0,65)
  • Durchmesser der Schwingspule = 19,4 mm
  • Lineare Auslenkung xlin = +/- 2,3 mm
  • Einbaudurchmesser d = 78 mm
  • Aussendurchmesser d = 97,5 mm
  • Einbautiefe (nicht eingefräst) t = 44,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 5F/8422T01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,47 Liter
ab 195/123 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,7 Liter BR-Box
mit 2cm-Rohr der Länge 5 cm
ab 100/79 Hz (-3dB/-8dB).

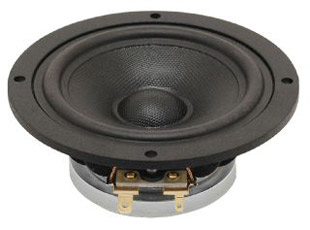

ScanSpeak 10F/8424G00

Best.-Nr.: ss-10F-8424G00

EUR 84,00 ohne MwSt: € 70.59 / $ 77.65

9 cm Breitbandlautsprecher mit Glasfaser-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 100-18000 Hz
  • Resonanzfrequenz fs = 90 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 2,77 g
  • Äquivalentvolumen Vas = 2,1 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=3,49, Qes=0,41)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 78 mm
  • Aussendurchmesser d = 97,5 mm
  • Einbautiefe (nicht eingefräst) t = 44,65 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ASE   Hochtöner   Breitbänder   Mitteltöner   Tieftöner   Subwoofer   Car-HiFi   Auslauftypen
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
