ScanSpeak

Scan-Speak wurde 1970 gegründet. Die Firma ist immer noch an der gleichen Adresse wie damals: in Videbaek, Dänemark. Ihre Ingenieure gehen niemals Kompromisse ein - Scan Speak steht für Perfektion.

Zu unseren Bauvorschlägen mit ScanSpeak Lautsprechern.




Mitteltöner




Illuminator:Mids

ScanSpeak 12MU/4731T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,5 Liter
ab 203/128 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,2 Liter BR-Box
mit HP35 der Länge 18 cm
ab 121/91 Hz (-3dB/-8dB).

ScanSpeak 12MU/4731T00

Best.-Nr.: ss-12MU-4731T

EUR 289,00 ohne MwSt: € 242.86 / $ 293.86

11 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 70-6000 Hz
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 58 cm2
  • Bewegte Masse incl. Luftlast mms = 5,4 g
  • Äquivalentvolumen Vas = 5,4 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=3,64, Qes=0,26)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

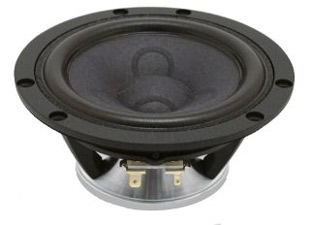

ScanSpeak 12MU/8731T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,74 Liter
ab 181/114 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,1 Liter BR-Box
mit HP35 der Länge 12 cm
ab 102/78 Hz (-3dB/-8dB).

ScanSpeak 12MU/8731T00

Best.-Nr.: ss-12MU-8731T

EUR 289,00 ohne MwSt: € 242.86 / $ 293.86

11 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 70-6000 Hz
  • Resonanzfrequenz fs = 66 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 6,1 N/A
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 58 cm2
  • Bewegte Masse incl. Luftlast mms = 4,7 g
  • Äquivalentvolumen Vas = 5,8 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=3,63, Qes=0,31)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Revelator:Mids

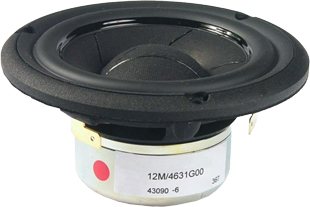

ScanSpeak 12M/4631G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,42 Liter
ab 177/111 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,4 Liter BR-Box
mit HP35 der Länge 21 cm
ab 93/73 Hz (-3dB/-8dB).

ScanSpeak 12M/4631G00

Best.-Nr.: ss-12M-4631G

EUR 280,00 ohne MwSt: € 235.29 / $ 284.71

10 cm Tiefmitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 75-8000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 49 cm2
  • Bewegte Masse incl. Luftlast mms = 6,5 g
  • Äquivalentvolumen Vas = 2,3 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=5,57, Qes=0,35)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 115,5 mm
  • Einbautiefe (nicht eingefräst) t = 51,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

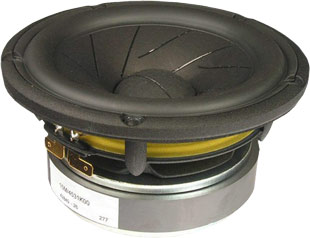

ScanSpeak 15M/4531K00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 120/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,1 Liter BR-Box
mit HP35 der Länge 15 cm
ab 74/55 Hz (-3dB/-8dB).

ScanSpeak 15M/4531K00

Best.-Nr.: ss-15M-4531K00

EUR 197,00 ohne MwSt: € 165.55 / $ 200.31

14 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/150 W
  • Frequenzbereich = 40-2500 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,17 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 11 g
  • Äquivalentvolumen Vas = 23,8 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=4,8, Qes=0,24)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 125 mm
  • Aussendurchmesser d = 148 mm
  • Einbautiefe (nicht eingefräst) t = 76,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18M/4631T00
großes Bild aufblenden

ScanSpeak 18M/4631T00

Best.-Nr.: ss-18m4631t00

EUR 216,00 ohne MwSt: € 181.51 / $ 219.63

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/250 W
  • Frequenzbereich = 60-7000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 5,6 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 154 cm2
  • Bewegte Masse incl. Luftlast mms = 14,3 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,6 (Qms=5,65, Qes=0,67)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 156 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

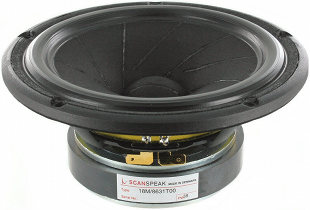

ScanSpeak 18M/8631T00
großes Bild aufblenden

ScanSpeak 18M/8631T00

Best.-Nr.: ss-18M8631T00

EUR 216,00 ohne MwSt: € 181.51 / $ 219.63

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/250 W
  • Frequenzbereich = 60-7000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 6,5 N/A
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 154 cm2
  • Bewegte Masse incl. Luftlast mms = 14,2 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,71 (Qms=5,24, Qes=0,82)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 156 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Discovery:Mids

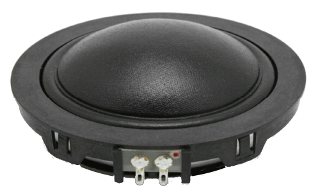

ScanSpeak D7608/920000
großes Bild aufblenden

ScanSpeak D7608/920000

Best.-Nr.: ss-D7608-920000

EUR 101,00 ohne MwSt: € 84.87 / $ 102.70

11 cm Mitteltöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 600-6000 Hz
  • Resonanzfrequenz fs = 300 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 4,7 N/A
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 3,3 g
  • Äquivalentvolumen Vas = 0,36 l
  • Freiluftgesamtgüte Qts = 1,73 (Qms=7,75, Qes=2,22)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 109 mm
  • Aussendurchmesser d = 112,7 mm
  • Einbautiefe (nicht eingefräst) t = 39,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

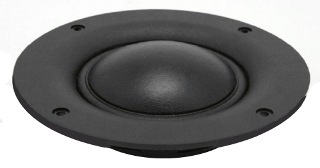

ScanSpeak D7608/920010
großes Bild aufblenden

ScanSpeak D7608/920010

Best.-Nr.: ss-D7608-920010

EUR 98,40 ohne MwSt: € 82.69 / $ 100.05

13 cm Mitteltöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 600-6000 Hz
  • Resonanzfrequenz fs = 300 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 4,7 N/A
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 3,3 g
  • Äquivalentvolumen Vas = 0,36 l
  • Freiluftgesamtgüte Qts = 1,73 (Qms=7,75, Qes=2,22)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 115 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 39,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Hochtöner   Ellipticor:Tweeter   Illuminator:Tweeter   Revelator:Tweeter   Classic:Tweeter   Discovery:Tweeter   Breitbänder   Mitteltöner   Illuminator:Mids   Revelator:Mids   Discovery:Mids   Tieftöner   Ellipticor:Woofer   Illuminator:Woofer   Revelator:Woofer   Classic:Woofer   Discovery:Woofer   Subwoofer   Revelator:Subwoofer   Discovery:Subwoofer   Passiv   ASE   fürs Auto-HiFi   Auslauftypen
Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
