ScanSpeak

Scan-Speak wurde 1970 gegründet. Die Firma ist immer noch an der gleichen Adresse wie damals: in Videbaek, Dänemark. Ihre Ingenieure gehen niemals Kompromisse ein - Scan Speak steht für Perfektion.

Zu unseren Bauvorschlägen mit ScanSpeak Lautsprechern.




Tieftöner




Ellipticor

ScanSpeak 18WE/4542T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 134/84 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,1 Liter BR-Box
mit HP50 der Länge 20 cm
ab 76/58 Hz (-3dB/-8dB).

ScanSpeak 18WE/4542T00

Best.-Nr.: ss-18WE4542T00

EUR 870,00 ohne MwSt: € 731.09 / $ 804.20

17 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/130 W
  • Frequenzbereich = 40-5000 Hz
  • Resonanzfrequenz fs = 47 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 8,1 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 18,3 g
  • Äquivalentvolumen Vas = 15,7 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=6,76, Qes=0,28)
  • Durchmesser der Schwingspule = 35x45 mm
  • Lineare Auslenkung xlin = +/- 7,2 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 97,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18WE/8542T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8 Liter BR-Box
mit HP50 der Länge 14 cm
ab 67/52 Hz (-3dB/-8dB).

ScanSpeak 18WE/8542T00

Best.-Nr.: ss-18WE8542T00

EUR 870,00 ohne MwSt: € 731.09 / $ 804.20

17 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/130 W
  • Frequenzbereich = 40-5000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,6 Ohm
  • Kraftfaktor BL = 9,7 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 16 g
  • Äquivalentvolumen Vas = 16 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=5,01, Qes=0,34)
  • Durchmesser der Schwingspule = 35x45 mm
  • Lineare Auslenkung xlin = +/- 7,7 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 97,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

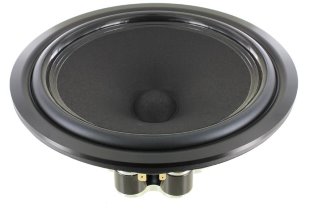

ScanSpeak 21WE/4542T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,9 Liter
ab 104/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP70 der Länge 14 cm
ab 59/45 Hz (-3dB/-8dB).

ScanSpeak 21WE/4542T00

Best.-Nr.: ss-21WE4542T00

EUR 990,00 ohne MwSt: € 831.93 / $ 915.13

21 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/130 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 233 cm2
  • Bewegte Masse incl. Luftlast mms = 25 g
  • Äquivalentvolumen Vas = 54 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=5,43, Qes=0,3)
  • Durchmesser der Schwingspule = 35x45 mm
  • Lineare Auslenkung xlin = +/- 7,2 mm
  • Einbaudurchmesser d = 201 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 107,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 21WE/8542T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
47 Liter BR-Box
mit HP100 der Länge 26 cm
ab 39/31 Hz (-3dB/-8dB).

ScanSpeak 21WE/8542T00

Best.-Nr.: ss-21WE8542T00

EUR 990,00 ohne MwSt: € 831.93 / $ 915.13

21 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/130 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 10 N/A
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 233 cm2
  • Bewegte Masse incl. Luftlast mms = 28 g
  • Äquivalentvolumen Vas = 54 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=6,33, Qes=0,4)
  • Durchmesser der Schwingspule = 35x45 mm
  • Lineare Auslenkung xlin = +/- 7,7 mm
  • Einbaudurchmesser d = 201 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 107,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Illuminator

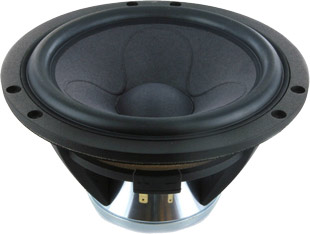

ScanSpeak 15WU/4741T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 112/71 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP35 der Länge 18 cm
ab 68/51 Hz (-3dB/-8dB).

ScanSpeak 15WU/4741T00

Best.-Nr.: ss-15WU4741T

EUR 328,72 ohne MwSt: € 276.24 / $ 303.86

14 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 30-3500 Hz
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85,9 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 92 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 20,1 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=3,47, Qes=0,25)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 123 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 97,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15WU/8741T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2 Liter
ab 107/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,1 Liter BR-Box
mit HP35 der Länge 15 cm
ab 63/47 Hz (-3dB/-8dB).

ScanSpeak 15WU/8741T00

Best.-Nr.: ss-15WU8741T

EUR 328,72 ohne MwSt: € 276.24 / $ 303.86

14 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 30-3500 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 92 cm2
  • Bewegte Masse incl. Luftlast mms = 12,3 g
  • Äquivalentvolumen Vas = 19,9 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=3,37, Qes=0,28)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 123 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 97,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18WU/4741T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,8 Liter
ab 80/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP70 der Länge 27 cm
ab 44/34 Hz (-3dB/-8dB).

ScanSpeak 18WU/4741T00

Best.-Nr.: ss-18WU4741T

EUR 324,12 ohne MwSt: € 272.37 / $ 299.61

17 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 28-3500 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 154 cm2
  • Bewegte Masse incl. Luftlast mms = 18,9 g
  • Äquivalentvolumen Vas = 49,4 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=3,56, Qes=0,32)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 184 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18WU/8741T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,9 Liter
ab 73/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit HP70 der Länge 21 cm
ab 38/30 Hz (-3dB/-8dB).

ScanSpeak 18WU/8741T00

Best.-Nr.: ss-18WU8741T

EUR 324,12 ohne MwSt: € 272.37 / $ 299.61

17 cm Tiefmitteltöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 28-3500 Hz
  • Resonanzfrequenz fs = 31 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 154 cm2
  • Bewegte Masse incl. Luftlast mms = 18 g
  • Äquivalentvolumen Vas = 48,6 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=3,51, Qes=0,37)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 184 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

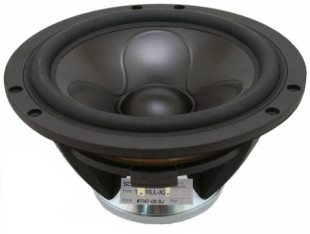

ScanSpeak 18WU/8747T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,7 Liter
ab 91/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 13 cm
ab 52/39 Hz (-3dB/-8dB).

ScanSpeak 18WU/8747T00

Best.-Nr.: ss-18WU8747T

EUR 300,86 ohne MwSt: € 252.82 / $ 278.11

17 cm Tiefmitteltöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 30-2500 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 154 cm2
  • Bewegte Masse incl. Luftlast mms = 17 g
  • Äquivalentvolumen Vas = 48,3 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=3,42, Qes=0,3)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 184 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Revelator

ScanSpeak 15W/8530K00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 88/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,9 Liter BR-Box
mit HP35 der Länge 14 cm
ab 51/39 Hz (-3dB/-8dB).

ScanSpeak 15W/8530K00

Best.-Nr.: ss-15W-8530K00

EUR 202,09 ohne MwSt: € 169.82 / $ 186.81

14 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-6000 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 7 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 27,4 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=4,9, Qes=0,29)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 125 mm
  • Aussendurchmesser d = 148 mm
  • Einbautiefe (nicht eingefräst) t = 76,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15W/8530K01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP50 der Länge 16 cm
ab 31/25 Hz (-3dB/-8dB).

ScanSpeak 15W/8530K01

Best.-Nr.: ss-15W-8530K01

EUR 200,78 ohne MwSt: € 168.72 / $ 185.59

14 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-6000 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 24 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=5,23, Qes=0,44)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 125 mm
  • Aussendurchmesser d = 148 mm
  • Einbautiefe (nicht eingefräst) t = 75,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15W/4531G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 97/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,7 Liter BR-Box
mit HP35 der Länge 10 cm
ab 52/40 Hz (-3dB/-8dB).

ScanSpeak 15W/4531G00

Best.-Nr.: ss-15W4531G

EUR 198,99 ohne MwSt: € 167.22 / $ 183.94

14 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-6000 Hz
  • Resonanzfrequenz fs = 40 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 5,7 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 15,8 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=4,6, Qes=0,34)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 125 mm
  • Aussendurchmesser d = 148 mm
  • Einbautiefe (nicht eingefräst) t = 76,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

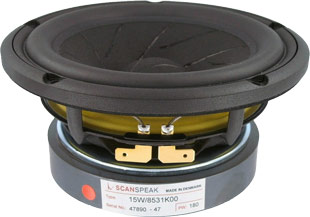

ScanSpeak 15W/8531K00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP35 der Länge 12 cm
ab 45/35 Hz (-3dB/-8dB).

ScanSpeak 15W/8531K00

Best.-Nr.: ss-15W-8531K

EUR 200,00 ohne MwSt: € 168.07 / $ 184.87

14 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-6000 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 6,8 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 24 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=5,23, Qes=0,33)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 125 mm
  • Aussendurchmesser d = 148 mm
  • Einbautiefe (nicht eingefräst) t = 76,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18W/4531G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,5 Liter
ab 72/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
33 Liter BR-Box
mit HP70 der Länge 19 cm
ab 37/29 Hz (-3dB/-8dB).

ScanSpeak 18W/4531G00

Best.-Nr.: ss-18W4531G

EUR 196,00 ohne MwSt: € 164.71 / $ 181.18

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-5000 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 5,7 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 150 cm2
  • Bewegte Masse incl. Luftlast mms = 17,5 g
  • Äquivalentvolumen Vas = 41,9 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=5,2, Qes=0,38)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 156 mm
  • Aussendurchmesser d = 182,2 mm
  • Einbautiefe (nicht eingefräst) t = 83,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18W/8531G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,3 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
42 Liter BR-Box
mit HP70 der Länge 20 cm
ab 32/25 Hz (-3dB/-8dB).

ScanSpeak 18W/8531G00

Best.-Nr.: ss-18W8531G

EUR 208,00 ohne MwSt: € 174.79 / $ 192.27

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-5000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 6,8 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 150 cm2
  • Bewegte Masse incl. Luftlast mms = 17,5 g
  • Äquivalentvolumen Vas = 58,2 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=5,1, Qes=0,39)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 156 mm
  • Aussendurchmesser d = 182,2 mm
  • Einbautiefe (nicht eingefräst) t = 83,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

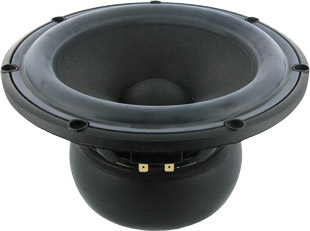

ScanSpeak 22W/8851T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,6 Liter
ab 67/42 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
28 Liter BR-Box
mit HP70 der Länge 28 cm
ab 40/30 Hz (-3dB/-8dB).

ScanSpeak 22W/8851T00

Best.-Nr.: ss-22W-8851T00

EUR 324,11 ohne MwSt: € 272.36 / $ 299.60

21 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 20-1500 Hz
  • Resonanzfrequenz fs = 21 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 9,9 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 31 g
  • Äquivalentvolumen Vas = 126 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=5,1, Qes=0,26)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 194 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

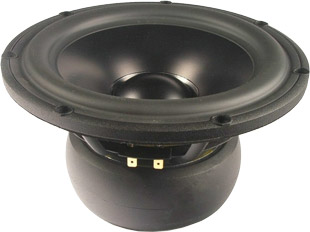

ScanSpeak 22W/8857T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,1 Liter
ab 61/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP70 der Länge 26 cm
ab 34/26 Hz (-3dB/-8dB).

ScanSpeak 22W/8857T00

Best.-Nr.: ss-22W-8857T00

EUR 300,87 ohne MwSt: € 252.83 / $ 278.12

21 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 10,1 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 37 g
  • Äquivalentvolumen Vas = 87,7 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=4,9, Qes=0,32)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 194 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

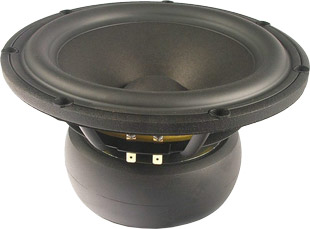

ScanSpeak 22W/4851T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,8 Liter
ab 72/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit HP70 der Länge 32 cm
ab 45/33 Hz (-3dB/-8dB).

ScanSpeak 22W/4851T00

Best.-Nr.: ss-22W-4851T00

EUR 324,11 ohne MwSt: € 272.36 / $ 299.60

21 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 21 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 32,5 g
  • Äquivalentvolumen Vas = 126 l
  • Freiluftgesamtgüte Qts = 0,22 (Qms=5,2, Qes=0,23)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 194 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

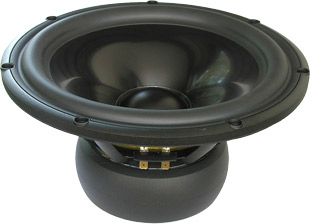

ScanSpeak 26W/4867T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 46/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
99 Liter BR-Box
mit HP100 der Länge 35 cm
ab 25/20 Hz (-3dB/-8dB).

ScanSpeak 26W/4867T00

Best.-Nr.: ss-26W-4867T00

EUR 343,56 ohne MwSt: € 288.71 / $ 317.58

24 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 18-1000 Hz
  • Resonanzfrequenz fs = 18 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 8,3 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 51 g
  • Äquivalentvolumen Vas = 220 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=5,8, Qes=0,31)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 260 mm
  • Einbautiefe (nicht eingefräst) t = 131,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

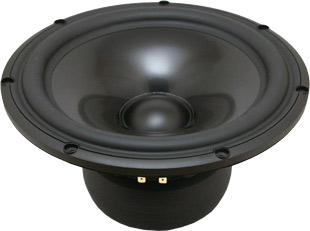

ScanSpeak 26W/8867T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 22 Liter
ab 52/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
64 Liter BR-Box
mit HP70 der Länge 19 cm
ab 29/22 Hz (-3dB/-8dB).

ScanSpeak 26W/8867T00

Best.-Nr.: ss-26W-8867T00

EUR 335,72 ohne MwSt: € 282.12 / $ 310.33

24 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 18-1000 Hz
  • Resonanzfrequenz fs = 19 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 11,2 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 57 g
  • Äquivalentvolumen Vas = 176 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=4,5, Qes=0,31)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 260 mm
  • Einbautiefe (nicht eingefräst) t = 131,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

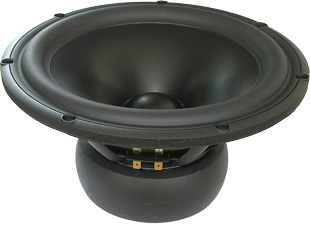

ScanSpeak 26W/8861T00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 34 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
104 Liter BR-Box
mit HP100 der Länge 29 cm
ab 27/21 Hz (-3dB/-8dB).

ScanSpeak 26W/8861T00

Best.-Nr.: ss-26W-8861T00

EUR 358,95 ohne MwSt: € 301.64 / $ 331.80

24 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 18-1000 Hz
  • Resonanzfrequenz fs = 19 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 9,9 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 320 cm2
  • Bewegte Masse incl. Luftlast mms = 43,5 g
  • Äquivalentvolumen Vas = 231 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=5,2, Qes=0,33)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 260 mm
  • Einbautiefe (nicht eingefräst) t = 131,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Classic

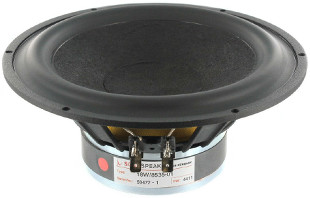

ScanSpeak 18W/8535-01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 53/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
60 Liter BR-Box
mit HP70 der Länge 19 cm
ab 27/21 Hz (-3dB/-8dB).

ScanSpeak 18W/8535-01

Best.-Nr.: ss-18W-8535-01

EUR 180,42 ohne MwSt: € 151.61 / $ 166.77

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/190 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,85 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Schwingspuleninduktivität L = 0,33 mH
  • Effektive Membranfläche Sd = 145 cm2
  • Bewegte Masse incl. Luftlast mms = 17,2 g
  • Äquivalentvolumen Vas = 68,9 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=2,1, Qes=0,46)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 177 mm
  • Einbautiefe (nicht eingefräst) t = 74,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

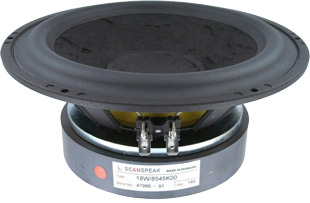

ScanSpeak 18W/8545K00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,5 Liter
ab 80/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP50 der Länge 19 cm
ab 45/34 Hz (-3dB/-8dB).

ScanSpeak 18W/8545K00

Best.-Nr.: ss-18W-8545K00

EUR 144,00 ohne MwSt: € 121.01 / $ 133.11

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 28-3000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 145 cm2
  • Bewegte Masse incl. Luftlast mms = 20,5 g
  • Äquivalentvolumen Vas = 46,4 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=5,2, Qes=0,3)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 177 mm
  • Einbautiefe (nicht eingefräst) t = 78 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

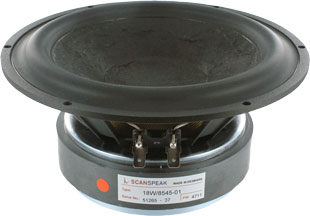

ScanSpeak 18W/8545-01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,5 Liter BR-Box
mit HP50 der Länge 29 cm
ab 69/51 Hz (-3dB/-8dB).

ScanSpeak 18W/8545-01

Best.-Nr.: ss-18W-8545-01

EUR 178,86 ohne MwSt: € 150.30 / $ 165.33

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 25-3000 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 8,4 N/A
  • Schwingspuleninduktivität L = 0,39 mH
  • Effektive Membranfläche Sd = 145 cm2
  • Bewegte Masse incl. Luftlast mms = 18 g
  • Äquivalentvolumen Vas = 68,6 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=1,55, Qes=0,22)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 158 mm
  • Aussendurchmesser d = 177 mm
  • Einbautiefe (nicht eingefräst) t = 77,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

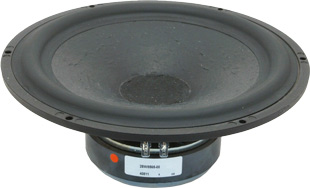

ScanSpeak 25W/8565-00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 66 Liter
ab 39/25 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
250 Liter BR-Box
mit HP100 der Länge 16 cm
ab 19/16 Hz (-3dB/-8dB).

ScanSpeak 25W/8565-00

Best.-Nr.: ss-25W-8565-00

EUR 258,00 ohne MwSt: € 216.81 / $ 238.49

24 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 20-600 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 330 cm2
  • Bewegte Masse incl. Luftlast mms = 43 g
  • Äquivalentvolumen Vas = 225 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=5,4, Qes=0,44)
  • Durchmesser der Schwingspule = 42 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 255 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Discovery

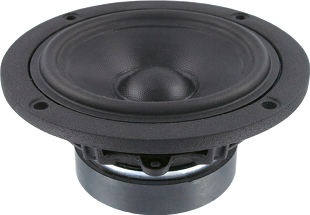

ScanSpeak 12W/4524G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,97 Liter
ab 142/90 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,7 Liter BR-Box
mit HP35 der Länge 17 cm
ab 81/61 Hz (-3dB/-8dB).

ScanSpeak 12W/4524G00

Best.-Nr.: ss-12W-4524G00

EUR 49,00 ohne MwSt: € 41.18 / $ 45.29

11 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/70 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,8 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 4,4 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 59 cm2
  • Bewegte Masse incl. Luftlast mms = 6,1 g
  • Äquivalentvolumen Vas = 8,2 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=3,35, Qes=0,3)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 124,7 mm
  • Einbautiefe (nicht eingefräst) t = 58,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 12W/8524G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,1 Liter BR-Box
mit HP35 der Länge 12 cm
ab 70/54 Hz (-3dB/-8dB).

ScanSpeak 12W/8524G00

Best.-Nr.: ss-12W-8524G00

EUR 49,00 ohne MwSt: € 41.18 / $ 45.29

11 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/70 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,8 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 5,4 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Effektive Membranfläche Sd = 59 cm2
  • Bewegte Masse incl. Luftlast mms = 5,6 g
  • Äquivalentvolumen Vas = 8,2 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,42, Qes=0,35)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 124,7 mm
  • Einbautiefe (nicht eingefräst) t = 58,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15W/8434G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 143/90 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,9 Liter BR-Box
mit HP35 der Länge 15 cm
ab 85/64 Hz (-3dB/-8dB).

ScanSpeak 15W/8434G00

Best.-Nr.: ss-15W-8434G00

EUR 65,00 ohne MwSt: € 54.62 / $ 60.08

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 40-2500 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,9 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 7,3 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 8,61 g
  • Äquivalentvolumen Vas = 12,8 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=3,74, Qes=0,27)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4,2 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 69,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15W/4424G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,93 Liter
ab 165/104 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,9 Liter BR-Box
mit HP35 der Länge 18 cm
ab 106/79 Hz (-3dB/-8dB).

ScanSpeak 15W/4424G00

Best.-Nr.: ss-15W-4424G00

EUR 49,00 ohne MwSt: € 41.18 / $ 45.29

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 40-4000 Hz
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 5,4 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 8,1 g
  • Äquivalentvolumen Vas = 14,5 l
  • Freiluftgesamtgüte Qts = 0,21 (Qms=3,73, Qes=0,22)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,8 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 68,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

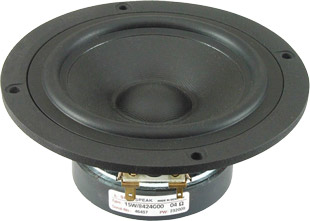

ScanSpeak 15W/8424G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 146/92 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,3 Liter BR-Box
mit HP35 der Länge 13 cm
ab 87/65 Hz (-3dB/-8dB).

ScanSpeak 15W/8424G00

Best.-Nr.: ss-15W-8424G00

EUR 49,00 ohne MwSt: € 41.18 / $ 45.29

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 6,6 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 7,54 g
  • Äquivalentvolumen Vas = 14,5 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=3,6, Qes=0,27)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 68,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 15W/4434G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,82 Liter
ab 161/102 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,7 Liter BR-Box
mit HP35 der Länge 22 cm
ab 104/77 Hz (-3dB/-8dB).

ScanSpeak 15W/4434G00

Best.-Nr.: ss-15W-4434G00

EUR 57,00 ohne MwSt: € 47.90 / $ 52.69

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 45-4000 Hz
  • Resonanzfrequenz fs = 43 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 9,6 g
  • Äquivalentvolumen Vas = 12,8 l
  • Freiluftgesamtgüte Qts = 0,21 (Qms=3,69, Qes=0,22)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,3 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 149 mm
  • Einbautiefe (nicht eingefräst) t = 69,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

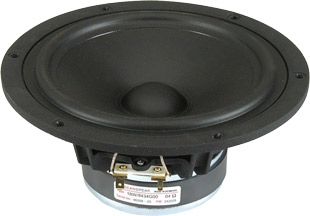

ScanSpeak 18W/8434G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,9 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP70 der Länge 13 cm
ab 44/36 Hz (-3dB/-8dB).

ScanSpeak 18W/8434G00

Best.-Nr.: ss-18W-8434G00

EUR 58,90 ohne MwSt: € 49.50 / $ 54.45

16 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 55/170 W
  • Frequenzbereich = 50-2000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 7,2 N/A
  • Schwingspuleninduktivität L = 0,55 mH
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 13,7 g
  • Äquivalentvolumen Vas = 19,5 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=7,58, Qes=0,46)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,2 mm
  • Einbaudurchmesser d = 144,3 mm
  • Aussendurchmesser d = 179,6 mm
  • Einbautiefe (nicht eingefräst) t = 81,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18W/4424G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,6 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
25 Liter BR-Box
mit HP70 der Länge 12 cm
ab 49/39 Hz (-3dB/-8dB).

ScanSpeak 18W/4424G00

Best.-Nr.: ss-18W4424G00

EUR 52,00 ohne MwSt: € 43.70 / $ 48.07

16 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/110 W
  • Frequenzbereich = 50-2500 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,9 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,2 N/A
  • Schwingspuleninduktivität L = 0,47 mH
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 11,4 g
  • Äquivalentvolumen Vas = 24,1 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=4,57, Qes=0,42)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,8 mm
  • Einbaudurchmesser d = 144,3 mm
  • Aussendurchmesser d = 179,6 mm
  • Einbautiefe (nicht eingefräst) t = 80,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

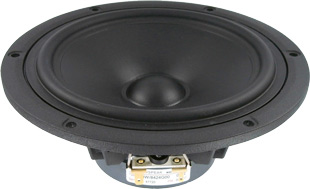

ScanSpeak 18W/8424G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,2 Liter
ab 95/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
33 Liter BR-Box
mit HP70 der Länge 9 cm
ab 45/37 Hz (-3dB/-8dB).

ScanSpeak 18W/8424G00

Best.-Nr.: ss-18W-8424G00

EUR 52,00 ohne MwSt: € 43.70 / $ 48.07

16 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/110 W
  • Frequenzbereich = 50-2500 Hz
  • Resonanzfrequenz fs = 54 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 6,6 N/A
  • Schwingspuleninduktivität L = 0,69 mH
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 11,3 g
  • Äquivalentvolumen Vas = 20,3 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=4,04, Qes=0,51)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 144,3 mm
  • Aussendurchmesser d = 179,6 mm
  • Einbautiefe (nicht eingefräst) t = 80,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 18W/4434G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 102/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP70 der Länge 19 cm
ab 52/41 Hz (-3dB/-8dB).

ScanSpeak 18W/4434G00

Best.-Nr.: ss-18W-4434G00

EUR 59,80 ohne MwSt: € 50.25 / $ 55.28

16 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 55/170 W
  • Frequenzbereich = 50-2000 Hz
  • Resonanzfrequenz fs = 47 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,3 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,39 mH
  • Effektive Membranfläche Sd = 137 cm2
  • Bewegte Masse incl. Luftlast mms = 14,41 g
  • Äquivalentvolumen Vas = 20,7 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=7,81, Qes=0,37)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,3 mm
  • Einbaudurchmesser d = 144,3 mm
  • Aussendurchmesser d = 179,6 mm
  • Einbautiefe (nicht eingefräst) t = 81,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

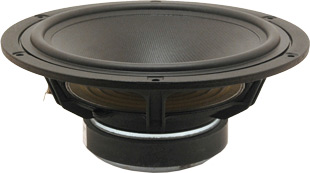

ScanSpeak 22W/4534G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 69/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit HP100 der Länge 23 cm
ab 36/28 Hz (-3dB/-8dB).

ScanSpeak 22W/4534G00

Best.-Nr.: ss-22W-4534G00

EUR 82,00 ohne MwSt: € 68.91 / $ 75.80

21 cm Tieftöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/120 W
  • Frequenzbereich = 30-2000 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 0,33 mH
  • Effektive Membranfläche Sd = 235 cm2
  • Bewegte Masse incl. Luftlast mms = 23,7 g
  • Äquivalentvolumen Vas = 95 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=3,7, Qes=0,37)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5,7 mm
  • Einbaudurchmesser d = 185 mm
  • Aussendurchmesser d = 225 mm
  • Einbautiefe (nicht eingefräst) t = 94 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

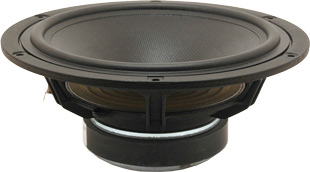

ScanSpeak 22W/8534G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
89 Liter BR-Box
mit HP100 der Länge 19 cm
ab 31/25 Hz (-3dB/-8dB).

ScanSpeak 22W/8534G00

Best.-Nr.: ss-22W-8534G00

EUR 82,00 ohne MwSt: € 68.91 / $ 75.80

21 cm Tieftöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/120 W
  • Frequenzbereich = 30-2000 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,8 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 7,8 N/A
  • Schwingspuleninduktivität L = 0,56 mH
  • Effektive Membranfläche Sd = 235 cm2
  • Bewegte Masse incl. Luftlast mms = 23,1 g
  • Äquivalentvolumen Vas = 94,2 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=4,14, Qes=0,43)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5,8 mm
  • Einbaudurchmesser d = 185 mm
  • Aussendurchmesser d = 225 mm
  • Einbautiefe (nicht eingefräst) t = 94 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

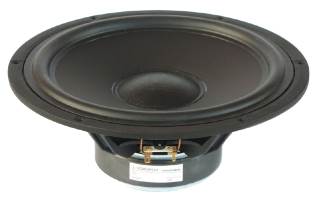

ScanSpeak 26W/8534G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 44 Liter
ab 45/28 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
167 Liter BR-Box
mit HP100 der Länge 19 cm
ab 22/18 Hz (-3dB/-8dB).

ScanSpeak 26W/8534G00

Best.-Nr.: ss-26w-8534-00

EUR 96,00 ohne MwSt: € 80.67 / $ 88.74

25 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/175 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 10,1 N/A
  • Schwingspuleninduktivität L = 0,96 mH
  • Effektive Membranfläche Sd = 350 cm2
  • Bewegte Masse incl. Luftlast mms = 50,5 g
  • Äquivalentvolumen Vas = 150 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=9,12, Qes=0,42)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 231 mm
  • Aussendurchmesser d = 272 mm
  • Einbautiefe (nicht eingefräst) t = 106 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak 26W/4534G00
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 35 Liter
ab 50/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
124 Liter BR-Box
mit HP100 der Länge 22 cm
ab 25/20 Hz (-3dB/-8dB).

ScanSpeak 26W/4534G00

Best.-Nr.: ss-26W-4534G00

EUR 96,00 ohne MwSt: € 80.67 / $ 88.74

25 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/175 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 8,8 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 350 cm2
  • Bewegte Masse incl. Luftlast mms = 52 g
  • Äquivalentvolumen Vas = 156 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=9,57, Qes=0,37)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 231 mm
  • Aussendurchmesser d = 272 mm
  • Einbautiefe (nicht eingefräst) t = 106 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Hochtöner   Breitbänder   Mitteltöner   Tieftöner   Subwoofer   ASE   Car-HiFi   Auslauftypen   Ellipticor   Illuminator   Revelator   Classic   Discovery
Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2020 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
