ClarityCap Les condensateurs de type PWA

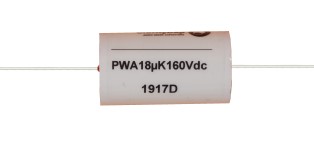

ClarityCap PWA Les condensateurs ClarityCap PWA sont des composants réputés.

Ils sont disponibles en quatre versions qui se différencient par leurs tensions de service : 160Vdc, 250Vdc, 400Vdc et 630Vdc.

Constitués respectivement d'un enroulement de film plastique métallisé d'une épaisseur de 4 µm, 6µm, 8µm et 10µm, leur signature sonore varie très légèrement d'une version à l'autre.

Les concepteurs d'enceintes acoustiques disposent ainsi d'une grande liberté concernant le choix du composant le plus approprié pour aboutir à une sonorité optimale. Les modèles standard possèdent des pattes de connexion en acier plaqué cuivre. D'autres modèles existent et sont disponibles sur demande.

Sauf souhait contraire, les condensateurs ClarityCap PWA sont livrés avec une enveloppe blanche scellée par une résine rouge. Il est néanmoins possible de choisir une autre couleur d'enveloppe, sur demande.

Caractéristiques techniques

Tolérance +/-5% livrable avec des écarts plus faibles sur demande   Facteur de pertes ≤ 0.001 @ 1 kHz, 20 °C
Tension de service 160 Vdc, 250Vdc, 400Vdc, 630Vdc Résistance d'isolement ≥ 10 000 MΩ x µF / C (C > 330nF),
30 000 Mohm (C < 330nF) sous la tension de service, à 20 °C
Pertes diélectriques ≤ 0.1% @ 20 °C Test sous tension 1,5 fois la tension de service pendant 30 secondes, sans répétition
Soudable selon la norme BS 2011 Catégorie climatique 55/100/56 selon EN 60068 - 1 (IEC 68 - 1) Solderability BS2011: Part 2.1 T (IEC 68 - 2.20) Solder Globule Method of Test Ta
Temperature range -55 to +100 °C Vibrations selon EN 60068 - 2 - 6 (EIC 68 - 2 - 6) Test Fc 10 à 500 Hz 0,75mm ou 100m/s2
Coups Résistance aux chocs selon EN 60068 - 2 - 29 (EIC 68 - 2 - 29) Test Eb 400m/s2, 1000 coups

Si vous désirez des condensateurs sélectionnés par paires, nous les livrons moyennant une taxe additionnelle de EUR 2,80 hors TVA: € 2.35 / $ 2.47 la paire (différence de capacité << 1%).

ClarityCap PWA 160Vdc

Article Nº C/µF U/Vdc Dimensions
DxL/mm		 Prix
cc-pwa022-160 0,22 160 7,0 (4,3) x 20,0 EUR 1,30 hors TVA: € 1.09 / $ 1.15
cc-pwa033-160 0,33 160 12,0 (7,5) x EUR 1,30 hors TVA: € 1.09 / $ 1.15
cc-pwa047-160 0,47 160 11,0 (6,0) x 20,0 EUR 1,40 hors TVA: € 1.18 / $ 1.24
cc-pwa068-160 0,68 160 12,0 (7,5) x 20,0 EUR 1,60 hors TVA: € 1.34 / $ 1.41
cc-pwa082-160 0,82 160 12,0 (8,0) x 20,0 EUR 1,90 hors TVA: € 1.60 / $ 1.68
cc-pwa10-160 1,0 160 12,5 (10,0) x 20,0 EUR 1,90 hors TVA: € 1.60 / $ 1.68
cc-pwa12-160 1,2 160 13,5 (10,0) x 20,0 EUR 1,60 hors TVA: € 1.34 / $ 1.41
cc-pwa15-160 1,5 160 12,5 (9,5) x 30,0 - indisponible
cc-pwa18-160 1,8 160 14 (10) x 30,0 - indisponible
cc-pwa22-160 2,2 160 16,0 (11,5) x 30,0 - indisponible
cc-pwa27-160 2,7 160 16,0 (11,5) x 28,5 EUR 2,20 hors TVA: € 1.85 / $ 1.94
cc-pwa33-160 3,3 160 18,5 (14,0) x 30,0 EUR 2,40 hors TVA: € 2.02 / $ 2.12
cc-pwa39-160 3,9 160 16,0 (12,0) x 34 EUR 2,50 hors TVA: € 2.10 / $ 2.21
cc-pwa42-160 4,2 160 16,0 (12,0) x 34 EUR 2,60 hors TVA: € 2.18 / $ 2.29
cc-pwa47-160 4,7 160 19,0 (14,5) x 34,0 EUR 2,60 hors TVA: € 2.18 / $ 2.29
cc-pwa56-160 5,6 160 18,5 (14,0) x 34,0 - indisponible
cc-pwa68-160 6,8 160 22,5 (17,5) x 34,0 EUR 3,60 hors TVA: € 3.03 / $ 3.18
cc-pwa70-160 7.0 160 22.5 (17.5) x 34.0 EUR 3,90 hors TVA: € 3.28 / $ 3.44
cc-pwa82-160 8,2 160 22,0 (17,5) x 34,0 EUR 3,90 hors TVA: € 3.28 / $ 3.44
cc-pwa100-160 10,0 160 26,5 (22,0) x 34,0 EUR 4,10 hors TVA: € 3.45 / $ 3.62
cc-pwa120-160 12,0 160 26,0 (21,5) x 33,0 EUR 4,70 hors TVA: € 3.95 / $ 4.15
cc-pwa142-160 14,2 160   EUR 4,90 hors TVA: € 4.12 / $ 4.32
cc-pwa150-160 15,0 160 26,0 (21,5) x 47,0 EUR 5,10 hors TVA: € 4.29 / $ 4.50
cc-pwa160-160 16,0 160   - indisponible
cc-pwa180-160 18,0 160   EUR 6,90 hors TVA: € 5.80 / $ 6.09
cc-pwa220-160 22,0 160 31,0 (26,0) x 47,0 EUR 7,60 hors TVA: € 6.39 / $ 6.71
cc-pwa240-160 24,0 160   EUR 7,90 hors TVA: € 6.64 / $ 6.97
cc-pwa300-160 30,0 160   EUR 8,90 hors TVA: € 7.48 / $ 7.85
cc-pwa330-160 33,0 160 37,5 (33,0) x 47,0 EUR 11,50 hors TVA: € 9.66 / $ 10.15
cc-pwa470-160 47,0 160 40,5 (36,5) x 45,5 EUR 17,60 hors TVA: € 14.79 / $ 15.53
cc-pwa560-160 56,0 160 46,0 x 46,0 EUR 19,30 hors TVA: € 16.22 / $ 17.03
cc-pwa680-160 68,0 160 46,0 x 46,0 EUR 23,00 hors TVA: € 19.33 / $ 20.29
cc-pwa820-160 82,0 160 50,0 x 45,5 EUR 26,30 hors TVA: € 22.10 / $ 23.21
cc-pwa1000-160 100,0 160 55,5 x 45,0 EUR 31,20 hors TVA: € 26.22 / $ 27.53
cc-pwa1200-160 120,0 160   - indisponible (_)
cc-pwa1500-160 150,0 160   - indisponible (_)
cc-pwa2200-160 220,0 160   EUR 94,40 hors TVA: € 79.33 / $ 83.29
cc-pwa3300-160 330,0 160   - indisponible (_)

ClarityCap PWA 250Vdc

Article Nº C/µF U/Vdc Dimensions
DxL/mm		 Prix
cc-pwa010-250 0,10 250   - indisponible (_)
cc-pwa012-250 0,12 250   - indisponible (_)
cc-pwa015-250 0,15 250   EUR 1,50 hors TVA: € 1.26 / $ 1.32
cc-pwa022-250 0,22 250   EUR 1,90 hors TVA: € 1.60 / $ 1.68
cc-pwa033-250 0,33 250   EUR 1,70 hors TVA: € 1.43 / $ 1.50
cc-pwa047-250 0,47 250   EUR 1,80 hors TVA: € 1.51 / $ 1.59
cc-pwa068-250 0,68 250   EUR 2,00 hors TVA: € 1.68 / $ 1.76
cc-pwa10-250 1,0 250   EUR 2,10 hors TVA: € 1.76 / $ 1.85
cc-pwa15-250 1,5 250   EUR 2,30 hors TVA: € 1.93 / $ 2.03
cc-pwa18-250 1,8 250   - indisponible (_)
cc-pwa22-250 2,2 250   EUR 2,70 hors TVA: € 2.27 / $ 2.38
cc-pwa27-250 2,7 250   - indisponible (_)
cc-pwa33-250 3,3 250   EUR 3,40 hors TVA: € 2.86 / $ 3.00
cc-pwa39-250 3,9 250   EUR 3,50 hors TVA: € 2.94 / $ 3.09
cc-pwa47-250 4,7 250   EUR 3,90 hors TVA: € 3.28 / $ 3.44
cc-pwa56-250 5,6 250   - indisponible (_)
cc-pwa68-250 6,8 250   - indisponible (_)
cc-pwa82-250 8,2 250   - indisponible (_)
cc-pwa100-250 10,0 250   EUR 5,60 hors TVA: € 4.71 / $ 4.94
cc-pwa120-250 12,0 250   - indisponible (_)
cc-pwa150-250 15,0 250   EUR 8,20 hors TVA: € 6.89 / $ 7.24
cc-pwa180-250 18,0 250   - indisponible (_)
cc-pwa220-250 22,0 250   - indisponible (_)
cc-pwa330-250 33,0 250   EUR 13,90 hors TVA: € 11.68 / $ 12.26
cc-pwa470-250 47,0 250   EUR 20,60 hors TVA: € 17.31 / $ 18.18

ClarityCap PWA 400Vdc

Article Nº C/µF U/Vdc Dimensions
DxL/mm		 Prix
cc-pwa010-400 0,10 400 11,0 (6,5) x 19,0 EUR 1,40 hors TVA: € 1.18 / $ 1.24
cc-pwa015-400 0,15 400 12,0 (8,0) x 19,0 EUR 1,80 hors TVA: € 1.51 / $ 1.59
cc-pwa022-400 0,22 400 13,5 (9,0) x 19,0 EUR 1,90 hors TVA: € 1.60 / $ 1.68
cc-pwa033-400 0,33 400 15,5 (11,5) x 19,0 EUR 1,90 hors TVA: € 1.60 / $ 1.68
cc-pwa047-400 0,47 400 18,0 (13,5) x 19,0 EUR 2,10 hors TVA: € 1.76 / $ 1.85
cc-pwa056-400 0,56 400 19,5 (14,5) x 19,0 EUR 2,10 hors TVA: € 1.76 / $ 1.85
cc-pwa068-400 0,68 400 15,0 (11,0) x 28,0 EUR 2,10 hors TVA: € 1.76 / $ 1.85
cc-pwa082-400 0,82 400 18,0 (14,0) x 28,0 EUR 2,40 hors TVA: € 2.02 / $ 2.12
cc-pwa10-400 1,0 400 18,0 (14,0) x 28,0 EUR 2,40 hors TVA: € 2.02 / $ 2.12
cc-pwa15-400 1,5 400 21,5 (17,0) x 29,0 EUR 2,80 hors TVA: € 2.35 / $ 2.47
cc-pwa18-400 1,8 400   - indisponible (_)
cc-pwa22-400 2,2 400 25,0 (21,0) x 28,0 EUR 3,70 hors TVA: € 3.11 / $ 3.26
cc-pwa27-400 2,7 400 28,0 (24,0) x 28,0 EUR 3,90 hors TVA: € 3.28 / $ 3.44
cc-pwa33-400 3,3 400 26,0 (22,0) x 33,0 EUR 3,90 hors TVA: € 3.28 / $ 3.44
cc-pwa39-400 3,9 400 28,5 (24,0) x 33,5 EUR 5,00 hors TVA: € 4.20 / $ 4.41
cc-pwa47-400 4,7 400 31,0 (27,5) x 33,5 EUR 5,00 hors TVA: € 4.20 / $ 4.41
cc-pwa56-400 5,6 400 28,5 (24,0) x 45,0 EUR 5,80 hors TVA: € 4.87 / $ 5.12
cc-pwa68-400 6,8 400 32,0 (27,5) x 45,0 EUR 6,00 hors TVA: € 5.04 / $ 5.29
cc-pwa82-400 8,2 400   EUR 7,60 hors TVA: € 6.39 / $ 6.71
cc-pwa100-400 10,0 400 37,5 (34,0) x 45,0 EUR 8,20 hors TVA: € 6.89 / $ 7.24
cc-pwa120-400 12,0 400   - indisponible (_)
cc-pwa150-400 15,0 400 45,0 (42,0) x 45,0 EUR 11,30 hors TVA: € 9.50 / $ 9.97
cc-pwa180-400 18,0 400   EUR 12,50 hors TVA: € 10.50 / $ 11.03
cc-pwa220-400 22,0 400 45,0 (43,5) x 60,0 EUR 16,50 hors TVA: € 13.87 / $ 14.56
cc-pwa330-400 33,0 400 54,0 x 60,0 EUR 18,30 hors TVA: € 15.38 / $ 16.15
cc-pwa470-400 47,0 400   EUR 23,60 hors TVA: € 19.83 / $ 20.82
cc-pwa560-400 56,0 400   EUR 27,90 hors TVA: € 23.45 / $ 24.62
cc-pwa680-400 68,0 400   - indisponible
cc-pwa820-400 82,0 400   EUR 39,70 hors TVA: € 33.36 / $ 35.03
cc-pwa1000-400 100,0 400   EUR 49,70 hors TVA: € 41.76 / $ 43.85

ClarityCap PWA 630Vdc

Article Nº C/µF U/Vdc Dimensions
DxL/mm		 Prix
cc-pwa010-630 0,10 630   EUR 1,50 hors TVA: € 1.26 / $ 1.32
cc-pwa015-630 0,15 630   - indisponible
cc-pwa022-630 0,22 630   - indisponible
cc-pwa033-630 0,33 630   - indisponible
cc-pwa047-630 0,47 630   EUR 2,10 hors TVA: € 1.76 / $ 1.85
cc-pwa068-630 0,68 630   - indisponible
cc-pwa10-630 1,0 630   EUR 2,60 hors TVA: € 2.18 / $ 2.29
cc-pwa15-630 1,5 630   - indisponible
cc-pwa18-630 1,8 630   - indisponible (_)
cc-pwa22-630 2,2 630   EUR 3,80 hors TVA: € 3.19 / $ 3.35
cc-pwa27-630 2,7 630   - indisponible (_)
cc-pwa33-630 3,3 630   - indisponible
cc-pwa39-630 3,9 630   - indisponible (_)
cc-pwa47-630 4,7 630   - indisponible
cc-pwa56-630 5,6 630   - indisponible (_)
cc-pwa68-630 6,8 630   EUR 7,30 hors TVA: € 6.13 / $ 6.44
cc-pwa82-630 8,2 630   - indisponible (_)
cc-pwa100-630 10,0 630   EUR 10,10 hors TVA: € 8.49 / $ 8.91
