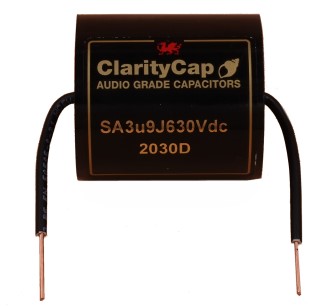

ClarityCap Les condensateurs de type SA

ClarityCap SA

Les condensateurs ClarityCap SA sont universellement reconnus pour offrir des performances élevées à un prix attractif. Les utilisateurs sont d'ailleurs fréquemment étonnés par le rapport qualité/prix.

Ces condensateurs sont constitués d'un film en polypropylène enroulé autour d'un support en nylon. Cette technique permet de contrôler avec une très grande précision la tension du film au cours du bobinage et ainsi d'éviter l'incorporation de bulles d'air. Le film utilisé possède une épaisseur de 10µm autorisant une tension de service de 630Vdc.

Suite à un traitement thermique spécifique, les pattes de connexion en cuivre recouvertes d'isolant sont soudées manuellement afin de garantir le meilleur contact électrique possible. La stabilité mécanique de l'assemblage associée aux faibles pertes diélectriques du film en polypropylène confèrent aux condensateurs ClarrityCap SA une qualité sonore hors du commun. Sauf souhait contraire, les condensateurs ClarrityCap SA sont livrés avec une enveloppe noire scellée par une résine noire. D'autres couleurs d'enveloppe sont toutefois disponibles sur demande.


Caractéristiques techniques

Tolérance +/-5% livrable avec des écarts plus faibles sur demande   Facteur de pertes ≤ 0.001 @ 1 kHz, 20 °C
Tension de service 630Vdc Résistance d'isolement ≥ 10 000 MΩ x C / µF (C > 330nF),
30 000 Mohm (C < 330nF) sous la tension de service, à 20 °C
Pertes diélectriques ≤ 0.1% @ 20 °C Test sous tension 1,5 fois la tension de service pendant 30 secondes, sans répétition
Soudable selon la norme BS 2011 Catégorie climatique 55/100/56 selon EN 60068 - 1 (IEC 68 - 1) Coups Résistance aux chocs selon EN 60068 - 2 - 29 (EIC 68 - 2 - 29) Test Eb 400m/s2, 1000 coups
Température de service -55 to +100 °C Vibration EN 60068 - 2 - 6 (EIC 68 - 2 - 6) Test Fc 100 bis 500 Hz 0,75mm oder 98m/s2

Si vous désirez des condensateurs sélectionnés par paires, nous les livrons moyennant une taxe additionnelle de EUR 2,80 hors TVA: € 2.35 / $ 2.54 la paire (différence de capacité << 1%).

ClarityCap SA 630Vdc

Article Nº C/µF U/Vdc Dimensions
DxL/mm
Prix
cc-sa010-630 0,10 630 30,0 x 20,0 EUR 8,99 hors TVA: € 7.55 / $ 8.16
cc-sa012-630 0,12 630   - indisponible (_)
cc-sa015-630 0,15 630 21,0 x 20,0 EUR 3,59 hors TVA: € 3.02 / $ 3.26
cc-sa020-630 0,20 630   EUR 3,57 hors TVA: € 3.00 / $ 3.24
cc-sa022-630 0,22 630 24,0 x 20,0 EUR 5,10 hors TVA: € 4.29 / $ 4.63
cc-sa027-630 0,27 630   - indisponible (_)
cc-sa033-630 0,33 630 26,0 x 19,0 - indisponible
cc-sa039-630 0,39 630   - indisponible (_)
cc-sa044-630 0,44 630   EUR 3,83 hors TVA: € 3.22 / $ 3.48
cc-sa047-630 0,47 630 22,0 x 28,0 EUR 3,83 hors TVA: € 3.22 / $ 3.48
cc-sa056-630 0,56 630 21,0 x 28,0 EUR 3,40 hors TVA: € 2.86 / $ 3.09
cc-sa068-630 0,68 630 25,0 x 28,0 EUR 4,30 hors TVA: € 3.61 / $ 3.90
cc-sa082-630 0,82 630 19,0 x 38,0 - indisponible
cc-sa10-630 1,0 630 22,0 x 39,0 EUR 7,42 hors TVA: € 6.24 / $ 6.73
cc-sa12-630 1,2 630   EUR 4,30 hors TVA: € 3.61 / $ 3.90
cc-sa13-630 1,3 630   EUR 4,50 hors TVA: € 3.78 / $ 4.08
cc-sa14-630 1,4 630   EUR 4,60 hors TVA: € 3.87 / $ 4.17
cc-sa15-630 1,5 630 27,0 x 39,0 EUR 8,99 hors TVA: € 7.55 / $ 8.16
cc-sa16-630 1,6 630   EUR 4,64 hors TVA: € 3.90 / $ 4.21
cc-sa17-630 1,7 630   EUR 4,70 hors TVA: € 3.95 / $ 4.27
cc-sa18-630 1,8 630 29,0 x 39,0 EUR 5,30 hors TVA: € 4.45 / $ 4.81
cc-sa20-630 2,0 630   EUR 9,50 hors TVA: € 7.98 / $ 8.62
cc-sa22-630 2,2 630 31,0 x 39,0 EUR 5,80 hors TVA: € 4.87 / $ 5.26
cc-sa27-630 2,7 630 33,0 x 39,0 EUR 7,30 hors TVA: € 6.13 / $ 6.63
cc-sa28-630 2,8 630   EUR 5,99 hors TVA: € 5.03 / $ 5.44
cc-sa30-630 3,0 630   EUR 7,60 hors TVA: € 6.39 / $ 6.90
cc-sa33-630 3,3 630 35,0 x 39,0 EUR 7,60 hors TVA: € 6.39 / $ 6.90
cc-sa39-630 3,9 630 35,0 x 38,5 EUR 8,00 hors TVA: € 6.72 / $ 7.26
cc-sa43-630 4,3 630   - indisponible
cc-sa44-630 4,4 630   - indisponible
cc-sa47-630 4,7 630 35,0 x 46,0 EUR 15,90 hors TVA: € 13.36 / $ 14.43
cc-sa50-630 5,0 630   - indisponible
cc-sa55-630 5,5 630   sur demande
cc-sa56-630 5,6 630 38,0 x 46,0 EUR 11,90 hors TVA: € 10.00 / $ 10.80
cc-sa62-630 6,2 630   EUR 13,90 hors TVA: € 11.68 / $ 12.62
cc-sa68-630 6,8 630 42,0 x 46,0 EUR 14,60 hors TVA: € 12.27 / $ 13.25
cc-sa80-630 8,0 630   EUR 15,50 hors TVA: € 13.03 / $ 14.07
cc-sa82-630 8,2 630 45,0 x 46,0 EUR 16,40 hors TVA: € 13.78 / $ 14.88
cc-sa90-630 9,0 630   EUR 16,50 hors TVA: € 13.87 / $ 14.97
cc-sa100-630 10,0 630 49,0 x 46,0 EUR 13,90 hors TVA: € 11.68 / $ 12.62
cc-sa120-630 12,0 630 40,0 x 65,0 EUR 14,40 hors TVA: € 12.10 / $ 13.07
cc-sa150-630 15,0 630 49,0 x 66,0 EUR 21,00 hors TVA: € 17.65 / $ 19.06
cc-sa160-630 16,0 630   EUR 21,20 hors TVA: € 17.82 / $ 19.24
cc-sa180-630 18,0 630 53,0 x 66,0 EUR 25,80 hors TVA: € 21.68 / $ 23.42
cc-sa200-630 20,0 630   EUR 25,00 hors TVA: € 21.01 / $ 22.69
cc-sa220-630 22,0 630 58,0 x 66,0 EUR 28,00 hors TVA: € 23.53 / $ 25.41
cc-sa240-630 24,0 630   EUR 35,50 hors TVA: € 29.83 / $ 32.22
cc-sa270-630 27,0 630 64,0 x 66,0 EUR 38,00 hors TVA: € 31.93 / $ 34.49
cc-sa300-630 30,0 630   - indisponible
cc-sa330-630 33,0 630 70,0 x 66,0 EUR 47,00 hors TVA: € 39.50 / $ 42.66
cc-sa390-630 39,0 630 76,0 x 66,0 EUR 55,00 hors TVA: € 46.22 / $ 49.92
cc-sa470-630 47,0 630 82,0 x 66,0 EUR 61,00 hors TVA: € 51.26 / $ 55.36
cc-sa500-630 50,0 630   EUR 60,00 hors TVA: € 50.42 / $ 54.45
