Sonido desde la Toma PREAMP-1UP

Agrandar Sonido desde la Toma Descripción de las características: Al preamplificador PREAMP-1UP se puede conectar un micrófono con conector jack 6,3 mm y una fuente de sonido (p.ej. lector CD, sintonizador, etc.) con conectores RCA y pueden ajustarse por separado mediante los dos controles frontales. El preamplificador PREAMP-1UP se conecta al amplificador AMP-1UP. El cableado se puede realizar con el conductor de corriente, es decir, se pueden enviar las señales de un aparato al otro. Se pueden conectar hasta 20 amplificadores AMP-1UP a un amplificador PREAMP-1UP. Los altavoces tienen que conectarse al amplificador AMP-1UP. Con un amplificador pueden funcionar 2 altavoces de 8 Ω o bien uno de 4 Ω.
  • Diseñado para transmitir anuncios y música a salas diferentes
  • Control de volumen individual y posibilidad de desconexión en cada sala.
  • Compatible con muchas gamas de interruptores estándar
  • Adecuado para tomas de pared empotradas estándar de 63 mm

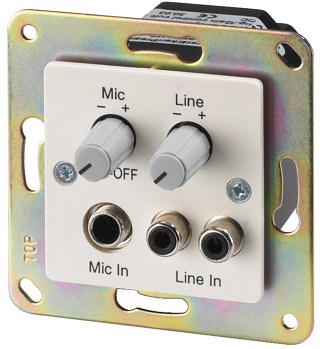

Preamplificador encastrable
  • Para conectar hasta 20 amplificadores AMP-1UP
  • Placa de soporte metálica montada
  • Conexiones y controles de nivel para entrada línea y micrófono
Descripción de las funciones: Al PREAMP-1UP se puede conectar un micrófono con conector jack 6,3 mm y una fuente de sonido, p.ej. un lector CD y un sintonizador con conectores RCA, y ajustar por separado mediante los dos controles frontales. El nivel de control del micrófono sirve también como interruptor ON/OFF del preamplificador. Si ha que reproducir varias fuentes de sonido opcionalmente en cada sala, hay que conectar el sistema HiFi a la entrada "line" del PREAMP-1UP mediante la salida "tape out" del amplificador HiFi. De este modo, la fuente de sonido que se reproduce en las salas adyacentes siempre es idéntica a la seleccionada en el sistema HiFi del salón. Por lo tanto, el amplificador siempre debería estar cerca del sistema HiFi. En grandes distancias entre la fuente de sonido o sistema HiFi y el preamplificador, se recomienda utilizar un cable apantallado para la señal de audio. Tiene que alimentarse con 24 V corriente continuar . El preamplificador PREAMP-1UP tiene que conectarse al amplificador AMP-1UP. El cableado se puede realizar mediante el cable de corriente, es decir, las señales se pueden enviar de un aparato al otro. Se pueden conectar un máximo de 20 amplificadores AMP-1UP al preamplificador PREAMP-1UP. Preste atención al diagrama de cableado básico. Los altavoces deben conectarse al amplificador AMP-1UP. Con cada amplificador pueden funcionar dos altavoces a 8 Ω o uno a 4 Ω. Si hay que conectar varios altavoces a un amplificador AMP-1UP, hay que pasar las señales a cada altavoz porque la sección máxima para la conexión de los terminales del AMP-1UP es de 1,0 mm2. También se puede colocar una caja de empalmes. Hay que alimentar los amplificadores AMP-1UP con 24 V corriente continuar . El cableado se puede colocar radialmente o se puede utilizar una caja de empalmes. La sección máxima para conectar los terminales del AMP-1UP es de 1,5 mm2. Así pues, sólo se puede conectar un cable a la vez.


Especificaciones:

  • Rango de frecuencias: 20-20.000 Hz (Línea) 40-15.000 Hz (Mic)
  • Entrada: 400 mV (Línea) 4 mV (Mic)
  • Salida: 5 V/50 Ω máx.
  • Voltaje de control: 0-10 V corriente continuar
  • Alimentación: 22-26 V corriente continuar /0,025 A
  • Conexión: tira de terminales de 7 polos movible 1x RCA I/D (Línea) 1x jack 6,3 mm (Mic)

Precio por unidad   (Order No mo-171350) EUR 240,00 sin IVA: € 201.68 / $ 225.88
