SPL Director Mk2

Der Start einer guten Kette ist der Vorverstärker. Er ist die Zentrale für den guten Klang.

Der Regisseur Director Mk2 gibt den Ton an.

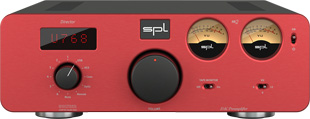

SPL Director Mk2, Der Regisseur Director Mk2 gibt den Ton an.
Vergrößern
SPL Director Mk2, Der Regisseur Director Mk2 gibt den Ton an.
Vergrößern
SPL Director Mk2, Der Regisseur Director Mk2 gibt den Ton an.
Vergrößern

Die Zentrale der Anlage ist der Vorverstärker. Mit fernsteuerbarer Quellenwahl und Lautstärke-Regelung, Retro-Look-VU-Meter, Premium-DA-Wandler und der alles überragenden VOLTAiR-Technik sorgt der Director Mk2 für musikalische Blockbuster.

Aus dem Vollen

SPL Director Mk2, Aus dem Vollen

gefräst ist der 45 mm große Volume-Drehknopf. Seine Masse im Zusammenspiel mit dem motorisierten Alps RK27 "Big Blue"-Potentiometer verstärkt noch das "Löffel im Honig"-Drehgefühl.

Die rote Markierungs-LED macht auch in abgedunkelten Umgebungen die Einstellung sichtbar.

Fernsteuern lässt sich die Lautstärke und die Quellenwahl mit jeder beliebigen Infrarot-Fernbedienung, die der Director Mk2 einfach lernt.

Quell der Freude

SPL Director Mk2, Quell der Freude

Bis zu zehn (10 !) Stereoquellen können an den Director Mk2 angeschlossen werden. Sechs davon sind für analoge und vier für digitale Eingangssignale.

Die Quellenauswahl wird im Punkt-Matrix-LED-Display angezeigt: IN 1 bis IN 6 für die analogen Eingänge. AES, USB, COAX, OPTI für die digitalen Eingänge, bei denen nach ca. zwei Sekunden die detektierte Abtastrate angezeigt wird. Beispielsweise U768 = USB-Eingang mit 768kHz Abtastrate.

Die Quellenwahl kann ebenfalls fernbedient werden, wenn der Drehschalter auf die Position "Remote" gestellt ist.

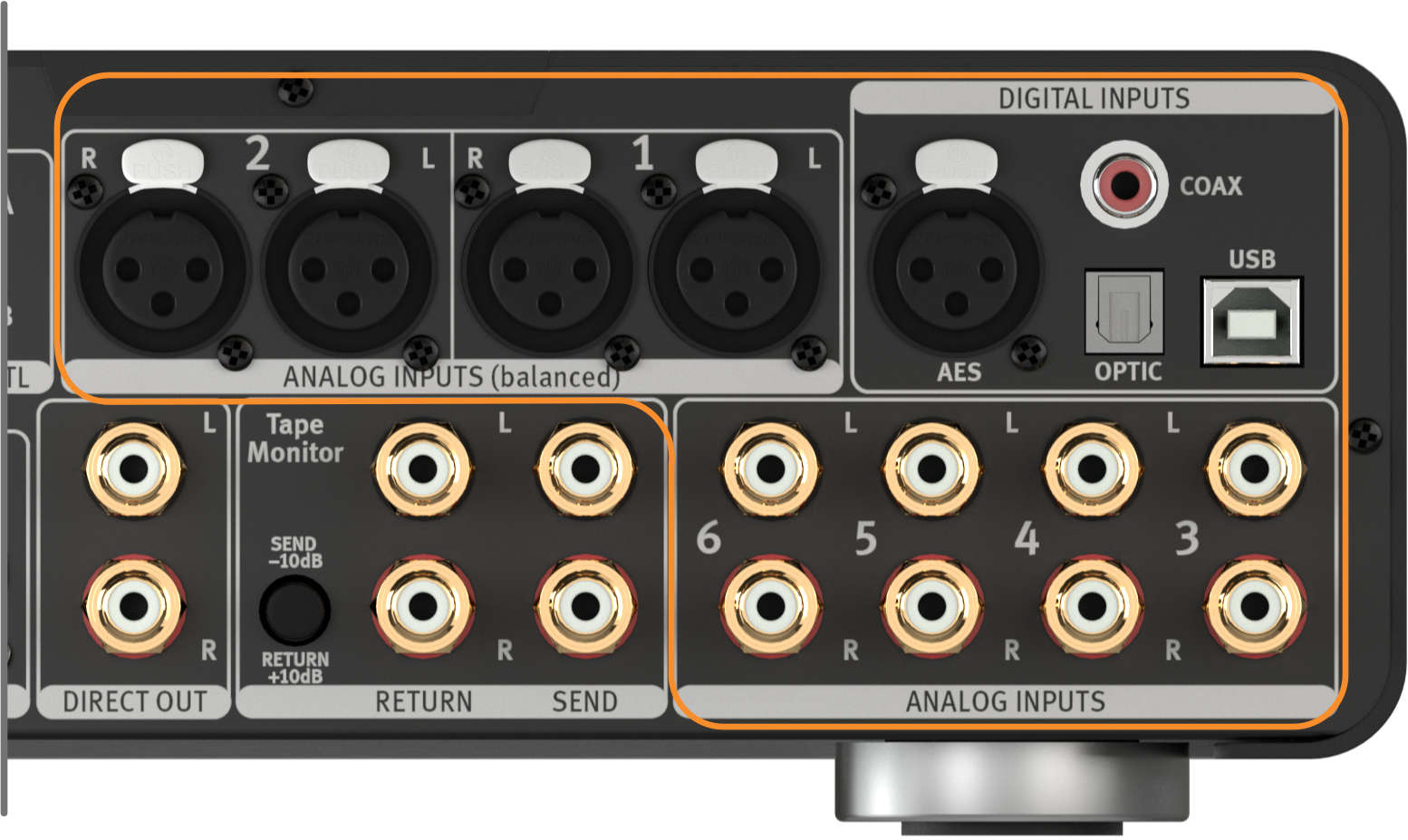

SPL Direktor Mk2 Eingänge

SPL Director Mk2, SPL Direktor Mk2 Eingänge

Der Director Mk2 bietet zwei Paar symmetrische Eingänge mit XLR-Buchsen und vier Standard-Eingänge mit vergoldeten Cinch-Buchsen.

Auf der digitalen Seite kommen noch vier weitere Eingänge hinzu. PCM-Audio wird im S/P-DIF-Format sowohl coaxial (Cinch), optisch (Toslink F06) als auch symmetrisch (AES) empfangen. Über USB kann sowohl PCM-Audio als auch DSD-Audio gewandelt werden.

Der DAC768 des SPL Direktor Mk2

SPL Director Mk2, Der DAC768 des SPL Direktor Mk2
Vergrößern

Als Wandlerchip im Digital/Analog-Wandler kommt der hochgelobte AKM AK4490 Velvet Sound™ Premium-DAC Chip zum Einsatz, der dank seiner neuen Architektur feinste Klangdetails reproduziert.

Er wandelt PCM-Audio mit einer Auflösung von 32 Bit und einer Abtastrate von bis zu 768 kHz, was der 16-fachen CD-Auflösung entspricht. Auch Direct Stream Digital wird bis zu einer Auflösung von DSD4 bzw. DSD256 unterstützt.

Der DLP120 des SPL Direktor Mk2

SPL Director Mk2, Der DLP120 des SPL Direktor Mk2
Vergrößern

Der analoge Ausgang des DAC-Chips muss durch einen Tiefpass gefiltert werden. Im Director Mk2 sind gleich zwei davon verbaut: Einer für PCM- und einer für DSD-Audio, da unterschiedliche Roll-Off-Frequenzen benötigen werden.

Und im Gegensatz zu allen anderen DACs dieser Welt sind die Tiefpassfilter hier in VOLTAiR-Technik aufgebaut, was ein Plus an Dynamik und Headroom bringt.

Gute alte Zeit

SPL Director Mk2, Gute alte Zeit

Zwei mechanische VU-Meter visualisieren die Eingangspegel für den linken und rechten Audiokanal.

Mit dem VU-Schalter optimieren Sie die Darstellung für unterschiedliche Signalpegel.

Hinterbandkontrolle

SPL Director Mk2, Hinterbandkontrolle

Eine Tape Monitor-Schaltung ist schon ziemlich Retro. Wer hat noch einen Kassettenrecorder oder eine Bandmaschine? Wer schleift noch einen Equalizer ein?

Mal anders gefragt: Wer würde es denn gerne tun und kann es nicht, weil kein Hersteller mehr eine Tape Monitor-Schaltung anbietet?

Nun, die die wollen, können jetzt wieder.

SPL Pegel ohne mit Ende

SPL Director Mk2, SPL Pegel <s>ohne</s> mit Ende

Heutige Audiopegel sind deutlich höher als früher und so mancher Rekorder könnte "überfahren" werden.

Dann drückt man einfach den Schalter und der Pegel zum Rekorder wird um 10 dB abgesenkt.

Zum Ausgleich wird der Pegel vom Rekorder um 10 dB angehoben. Et Voilà.

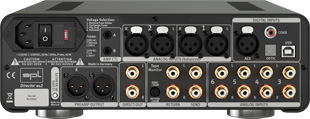

Preamp & Direct Out

SPL Director Mk2, Preamp & Direct Out

Ausgangsseitig können Endstufen oder aktive Lautsprecher mittels XLR an die Preamp-Output-Buchsen angeschlossen werden.

Der Direct Out über Cinch greift das Ausgangssignal vor dem Lautstärkeregler ab und bietet so die Anschlussmöglichkeit für einen Kopfhörerverstärker.

AMP CTL

SPL Director Mk2, AMP CTL

Praktisch sind die AMP CTL-Buchsen, an die Endstufen mit 12 V-Trigger-Eingängen angeschlossen werden können, um diese zusammen mit dem Director Mk2 ein- und auszuschalten.

technsiche Daten vom SPL Direktor Mk2

Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch

Maximaler Ein- und Ausgangspegel: 32,5 dBu

Eingangsimpedanz (Cinch): 47 kΩ

Eingangsimpedanz (XLR): 20 kΩ

Ausgangsimpedanz: 75 Ω

Gleichtaktunterdrückung (XLR): -82 dBu

Frequenzgang (-3 dB): 4 Hz - 300 kHz

Übersprechen (1 kHz): -108 dBu

Klirrfaktor (0 dBu, 1 kHz): 0,000992 %


Rauschen (A-bewertet): -102,5 dBu

Dynamikumfang: 135 dB

Digitale Eingänge: DAC768

AES/EBU (XLR), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz

Coaxial SPDIF (Cinch), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz

Optisch SPDIF (Toslink F06), PCM-Abtastraten: 44,1/48/88,2/96/mit Glasfaser<1m: 176,4/192 kHz

USB (B), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHz

USB (B), DSD over PCM (DoP), Abtastraten: 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz

0 dBFS kalibriert auf: 15 dBu


Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

Betriebsspannung für analoge Audio-Elektronik: +/- 60 V

Betriebsspannung für Relais und LEDs: + 12 V

Betriebsspannungen für optionalen DAC768: +7 V, +3,3 V

Netzteil

Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz

Sicherung für 230 V: T 500 mA

Sicherung für 115 V: T 1 A

Leistungsaufnahme: max. 40 VA

Stand-By Stromaufnahme:<0,3 W

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 100 x 330 mm (11 x 4 x 13 inch)

Gewicht des Geräts: 4,55 kg (10 lb)

Versandgewicht (inkl. Verpackung): 5,7 kg (12,57 lb)

Referenz: 0 dBu = 0,775V. Technische Änderungen vorbehalten

SPL Director Mk2, technsiche Daten vom SPL Direktor Mk2
Vergrößern

Preis pro Stück   (Art.-Nr. spl-director-mk2-b) EUR 3499,00 ohne MwSt: € 3016.38 / $ 3559.33

SPL Director Mk2, technsiche Daten vom SPL Direktor Mk2
Vergrößern

Preis pro Stück   (Art.-Nr. spl-director-mk2-s) EUR 3499,00 ohne MwSt: € 3016.38 / $ 3559.33

SPL Director Mk2, technsiche Daten vom SPL Direktor Mk2
Vergrößern

Preis pro Stück   (Art.-Nr. spl-director-mk2-r) EUR 3499,00 ohne MwSt: € 3016.38 / $ 3559.33
