SPL Phonitor x

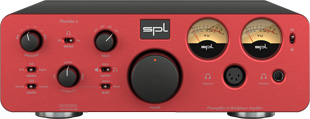

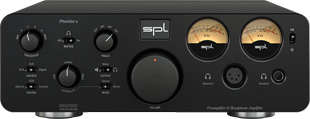

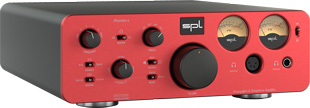

SPL Phonitor x Vorverstärker mit Kopfhörerverstärker

SPL Phonitor x, SPL Phonitor x Vorverstärker mit Kopfhörerverstärker
Vergrößern
SPL Phonitor x, SPL Phonitor x Vorverstärker mit Kopfhörerverstärker
Vergrößern
SPL Phonitor x, SPL Phonitor x Vorverstärker mit Kopfhörerverstärker
Vergrößern

Musik über Kopfhörer und über Lautsprecher gleichermaßen exzellent mit der überrragenden VOLTAiR-Technik genießen - dafür haben wir den Phonitor x entwickelt.

Für alle Kopfhörer

SPL Phonitor x, Für alle Kopfhörer

Der Phonitor x bietet Anschlüsse für den Standard-Kopfhörer mit Klinkenstecker und für symmetrisch betriebene Kopfhörer einen 4-Pol XLR-Stecker.

Dank der enormen Ausgangsleistung von 18 Watt werden alle Kopfhörer mühelos betrieben.

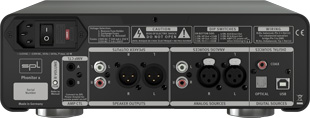

Zu den Endstufen

SPL Phonitor x, Zu den Endstufen

oder zu den Aktivlautsprechern geht es sowohl symmetrisch über XLR- für lange Kabelwege, als auch unsymmetrisch über Cinch-Buchsen.

Praktisch sind die AMP CTL-Buchsen, an die Endstufen mit 12V-Trigger-Eingängen angeschlossen werden können, um diese zusammen mit dem Phonitor x ein- und auszuschalten.

Aus dem Vollen

SPL Phonitor x, Aus dem Vollen

gefräst ist der 45mm große Volume-Drehknopf. Seine Masse im Zusammenspiel mit dem motorisierten Alps RK27 "Big Blue"-Potentiometer verstärkt noch das "Löffel im Honig"-Drehgefühl.

Die rote Markierungs-LED macht auch in abgedunkelten Umgebungen die Einstellung sichtbar.

Fernsteuern

SPL Phonitor x, Fernsteuern

lässt sich die Lautstärke mit jeder beliebigen Infrarot-Fernbedienung, die der Phonitor x einfach lernt.

Dazu drückt man den IR Programmier-Taster und dann die Tasten für lauter und leiser.

Quellenwahl

SPL Phonitor x, Quellenwahl

Bis zu fünf Stereoquellen können an den Phonitor x angeschlossen werden:

XLR, Cinch, USB, Coax und Optical

XLR oder Cinch?

SPL Phonitor x, XLR oder Cinch?

Der Phonitor x akzeptiert eine Vielzahl unterschiedlicher Audioverbindungen. Symmetrisch über XLR- oder unsymmetrisch über Cinch-Buchsen.

Mit dem optionalen DAC768xs kommen noch drei weitere digitale Quellen hinzu.

Der DAC768xs

SPL Phonitor x, Der DAC768xs
Vergrößern

Als Wandlerchip im optionalen Digital/Analog-Wandlernkommt der hochgelobte AKM AK4490 Velvet Sound™ Premium-DAC Chip zum Einsatz, der dank seiner neuen Architektur feinste Klangdetails reproduziert.

Er wandelt PCM-Audio mit einer Auflösung von 32 Bit und einer Abtastrate von bis zu 768kHz, was der 16-fachen CD-Auflösung entspricht. Auch Direct Stream Digital wird bis zu einer Auflösung von DSD4 bzw. DSD256 unterstützt.

Gute alte Zeit

SPL Phonitor x, Gute alte Zeit

Zwei mechanische VU-Meter visualisieren die Eingangspegel für den linken und rechten Audiokanal.

Die Mitte finden

SPL Phonitor x, Die Mitte finden

ist nicht immer einfach. Schon von Natur aus kann das Hören mehr nach links oder mehr nach rechts gerichtet sein. Besonders beim Hören mit Kopfhörern wird dies deutlich.

Daher hat der Phonitor x die einzigartig fein aufgelöste Lateralitätsregelung. Mit ihr lässt sich die Mitte bestens finden.

Mit dem MODE-Schalter wählen Sie zwischen Stereo oder Mono Wiedergabe. Nach links wird die Lateralitätsregelung eingeschaltet.

Die Revolution

SPL Phonitor x, Die Revolution

im Kopfhörerverstärker ist die Phonitor Matrix, dank derer Sie Musik über Kopfhörer so hören, wie über Lautsprecher. Der ermüdende Super-Stereo-Effekt ist Vergangenheit.

Genießen Sie ihre Musik ermüdungsfrei und genauso, wie sie gehört werden sollte.

SPL Phonitor x, Die Revolution



technische Daten vom SPL Vorverstärker Phonitor x

SPL Phonitor x, technische Daten vom SPL Vorverstärker Phonitor x

Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch

Maximaler Ein- und Ausgangspegel: 32,5 dBu Eingangsimpedanz (Cinch): 20 kΩ

Eingangsimpedanz (XLR): 20 kΩ

Ausgangsimpedanz (XLR): 75 Ω

Gleichtaktunterdrückung: 82 dB

Frequenzgang (-3dB): 4 Hz - 300 kHz

Übersprechen (1 kHz): -106 dB

THD + N (10 Hz - 22 kHz, 0 dBu): 0,00085 %


Rauschen (A-bewertet): -103,8 dBu

Dynamikumfang: 136,3 dB

Digitale Eingänge: DAC768xs (optional): Coaxial SPDIF (Cinch), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz

Optisch SPDIF (Toslink F06), PCM-Abtastraten: 44,1/48/88,2/96/mit Glasfaser<1m: 176,4/192 kHz

USB (B), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHz


USB (B), DSD over PCM (DoP), Abtastraten 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz

0 dBFS kalibriert auf 15 dBu

Symmetrischer Kopfhörerausgang: 4-Pol XLR

Pinbelegung: 1 = L (+), 2 = L (-), 3 = R (+), 4 = R (-)

Quellimpedanz: 0,36 Ω

Dämpfungsfaktor bei 40 Ω: 180

Frequenzgang (-3dB): 10 Hz - 300 kHz


SPL Phonitor x, technische Daten vom SPL Vorverstärker Phonitor x

Übersprechen (1 kHz): -90 dB

THD + N (10 Hz - 22 kHz, 0 dBu): 0,00091 %

Rauschen (A-bewertet): -98 dB

Dynamikumfang: 130,5 dB

Ausgangsleistung (1 kHz, 1% THD, 600 Ω): 2 x 8 W

Ausgangsleistung (1 kHz, 1% THD, 250 Ω): 2 x 3,5 W

Ausgangsleistung (1 kHz, 1% THD, 32 Ω): 2 x 0,7 W

Standard-Kopfhörerausgang: 6,35 mm-TRS-Klinkenbuchse

Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND

Quellimpedanz: 0,18 Ω

Dämpfungsfaktor (40 Ω): 180

Frequenzgang (-3dB): 10 Hz - 300 kHz

Übersprechen (1 kHz): -90 dB

THD + N (10 Hz - 22 kHz, 0 dBu): 0,00091 %

Rauschen (A-bewertet): -103 dBu

Dynamikumfang: 135,5 dB

Ausgangsleistung (1 kHz, 1% THD, 600 Ω): 2 x 2,7 W

Ausgangsleistung (1 kHz, 1% THD 250 Ω): 2 x 5 W

Ausgangsleistung (1 kHz, 1% THD, 32 Ω): 2 x 1 W

Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

Betriebsspannung für analoge Audio-Elektronik: +/- 60 V

Betriebsspannung für Relais und LEDs: +12 V

Betriebsspannungen für optionalen DAC768xs: +7 V, +3,3 V

Netzteil

Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz

Sicherung für 230 V: T 500 mA

Sicherung für 115 V: T 1 A

Leistungsaufnahme: max. 40 VA

Stand-By Stromaufnahme:<0,3 W

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 100 x 330 mm (11 x 4 x 13 inch)

Gewicht des Geräts: 4,3 kg (9,5 lb)

Versandgewicht (inkl. Verpackung): 5,4 kg (11,9 lb)

Referenz: 0 dBu = 0,775V. Technische Änderungen vorbehalten.

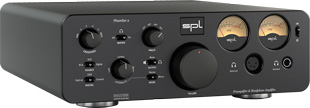

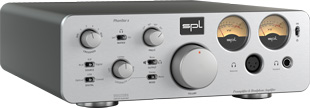

Phonitor x ohne DAC

SPL Phonitor x, Phonitor x ohne DAC
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-b) EUR 2399,00 ohne MwSt: € 2068.10 / $ 2440.36

SPL Phonitor x, Phonitor x ohne DAC
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-s) EUR 2399,00 ohne MwSt: € 2068.10 / $ 2440.36

SPL Phonitor x, Phonitor x ohne DAC
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-r) EUR 2399,00 ohne MwSt: € 2068.10 / $ 2440.36

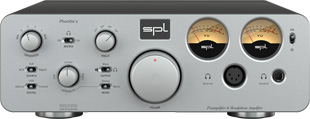

Phnitor x mit DAC768xs

SPL Phonitor x, Phnitor x mit DAC768xs
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-dac-b) EUR 2799,00 ohne MwSt: € 2412.93 / $ 2847.26

SPL Phonitor x, Phnitor x mit DAC768xs
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-dac-s) EUR 2799,00 ohne MwSt: € 2412.93 / $ 2847.26

SPL Phonitor x, Phnitor x mit DAC768xs
Vergrößern

Preis pro Stück   (Art.-Nr. spl-phonitor-x-dac-r) EUR 2799,00 ohne MwSt: € 2412.93 / $ 2847.26
