SPL Phonos

SPL Phonos RIAA Phono-Vorverstärker

SPL Phonos, SPL Phonos RIAA Phono-Vorverstärker
Vergrößern
SPL Phonos, SPL Phonos RIAA Phono-Vorverstärker
Vergrößern
SPL Phonos, SPL Phonos RIAA Phono-Vorverstärker
Vergrößern

Dieser Phono-Vorverstärker für Moving Magnet (MM) und Moving Coil (MC) Tonabnehmersysteme ist nach dem legendären Douglas-Self-Design aufgebaut.

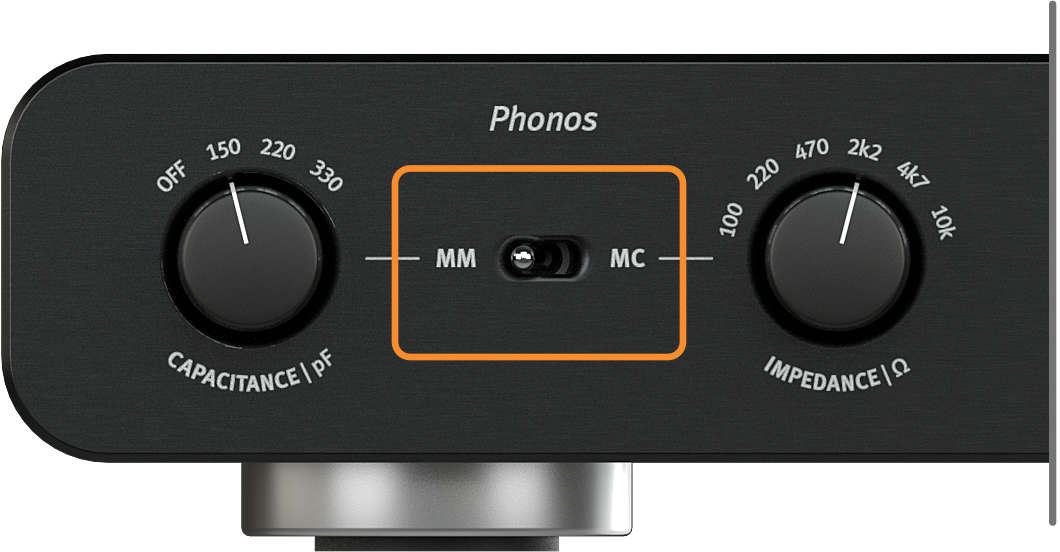

MM & MC

SPL Phonos, MM & MC

Es gibt zwei Tonabnehmersysteme für Schallplattenspieler: Moving Magnet (MM) und Moving Coil (MC).

Moving Magnet

SPL Phonos, Moving Magnet

Moving Magnet Tonabnehmer erzeugen durch die Bewegung eines Magneten zwischen Kupferspulen einen kleine Spannung. MM-Tonabnehmer haben eine sehr hohe Induktivität und Impedanz.

Der Phonos bietet die Auswahl von drei Kapazitäten, um die Linearität des Frequenz- und Phasenverlaufs korrigieren zu können. Die Kapazitäten sind 150pF, 220pF und 330pF. In der Off-Position wird die Kapazität durch die Kapazität des Kabels bestimmt.

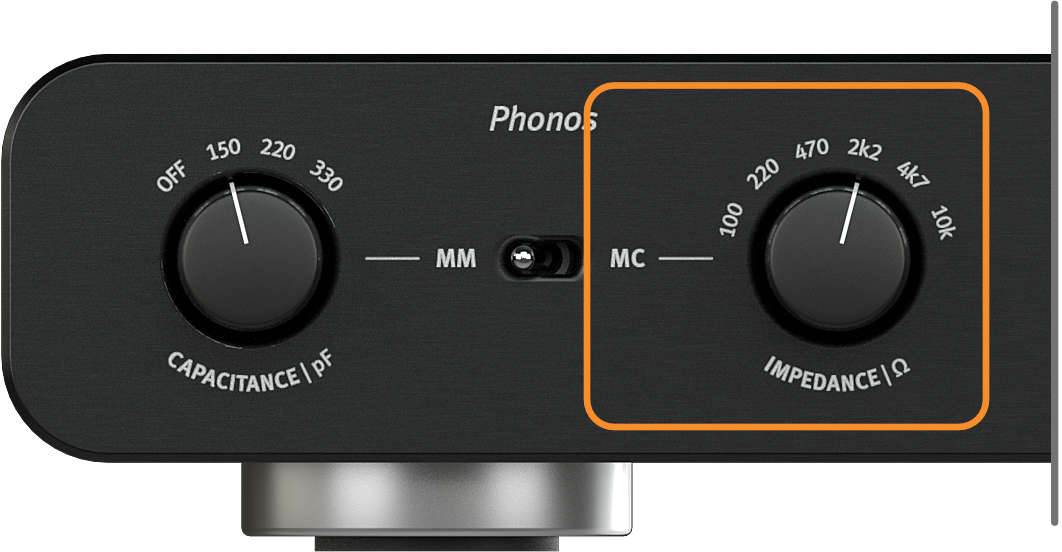

Moving Coil

SPL Phonos, Moving Coil

Der MC-Tonabnehmer ist auch ein kleiner elektromagnetischer Generator, bei dem aber die Magnete fest verankert sind und sich die Spulen dazwischen bewegen, also genau umgekehrt zum MM-Tonabnehmer.

Die Ausgangsspannung ist allerdings mit nur weniger Hundert Microvolt sehr klein und ist daher empfindlicher gegenüber Rauschen und induziertem Brummen. Dadurch wird das Vorverstärkerdesign zu einer Herausforderung, denn die sehr geringe Ausgangsspannung muss extrem rauschfrei vorverstärkt werden. Phonos bietet mit bis zu 71,5 dB Vorverstärkung einen der leistungsstärksten Phono-Vorverstärker für MC-Systeme an, die dank der 120-V-Technik extrem rauscharm, linear und phasenstarr verstärkt werden.


MC-Tonabnehmer haben eine sehr kleine Induktivität und Impedanz. Dies bedeutet, dass die Effekte der Kabelkapazität (vom Plattenspieler bis zum Vorverstärker) vernachlässigbar sind. Die Impedanz hingegen ist relevant und kann in sechs Positionen eingestellt werden: 100, 220, 470, 2,2 k, 4,7 k, und 10 kOhm. Falls Zweifel bestehen, welche Impedanz mit der des Tonabnehmers übereinstimmt, können auch einfach die Impedanzen durchgeschaltet werden bis der lineare Frequenzgang akustisch ermittelt ist.

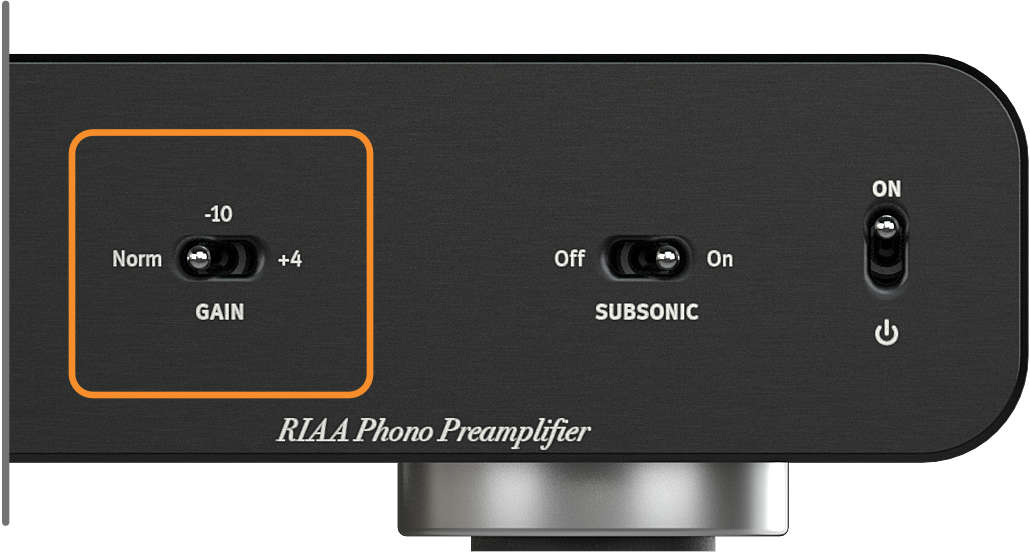

Verstärkung

SPL Phonos, Verstärkung

Die Vorverstärkung ist in drei Werten schaltbar. Der normal Verstärkungswert ist +46 dB für MM- und +67 dB für MC-Tonabnehmersysteme.

In der -10 dB-Position produziert der Phonos genug Ausgangspegel für normale HiFi-Geräte, die mit einem Referenzpegel von -10 dBV arbeiten.

In der +4 dB-Position ist der Ausgangspegel in etwa so laut wie der von modernen DA-Wandlern bei einem Referenzpegel von 0dBfs = +15 dBu.

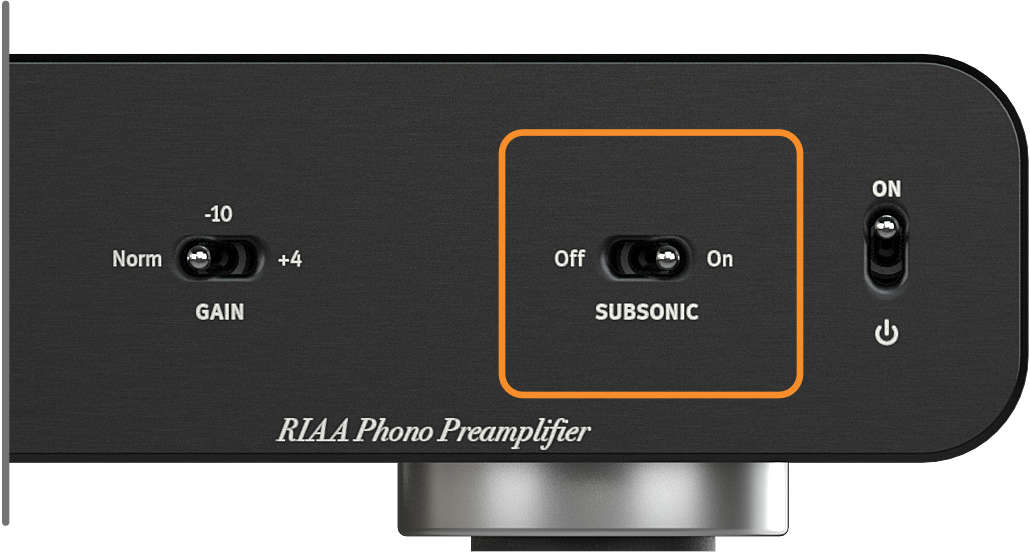

Subsonic Filter

SPL Phonos, Subsonic Filter

Das Rumpeln des Antriebsmechanismus des Plattenspielers wird durch die hohe Verstärkung des Bassbereichs durch die RIAA-Entzerrung in der Wiedergabe mit verstärkt. Der Phonos bietet mit dem schaltbaren Subsonic-Filter die Möglichkeit, dieses Rumpeln zu entfernen.

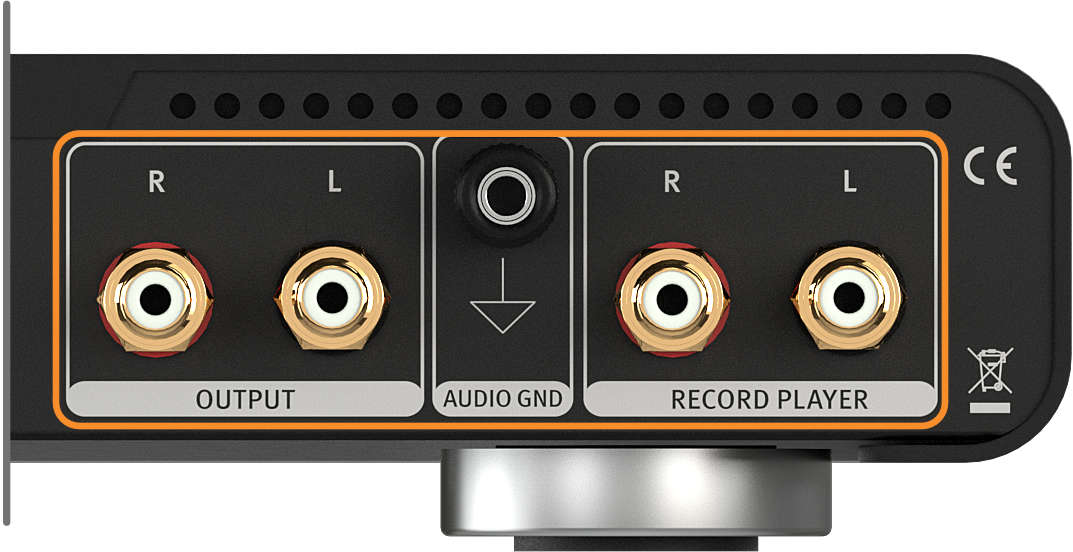

Anschlüsse

SPL Phonos, Anschlüsse

Als Anschlüsse stehen vergoldete Cinch-Buchsen für den Anschluss des Plattenspielers und zur Weiterleitung an einen Vorverstärker wie dem Director Mk2 oder dem Elector zur Verfügung.

Ein Masseanschluss für den Plattenspieler ist als Bananensteckerbuchse ausgeführt. Die Masseleitung kann wahlweise geklemmt oder gesteckt werden.

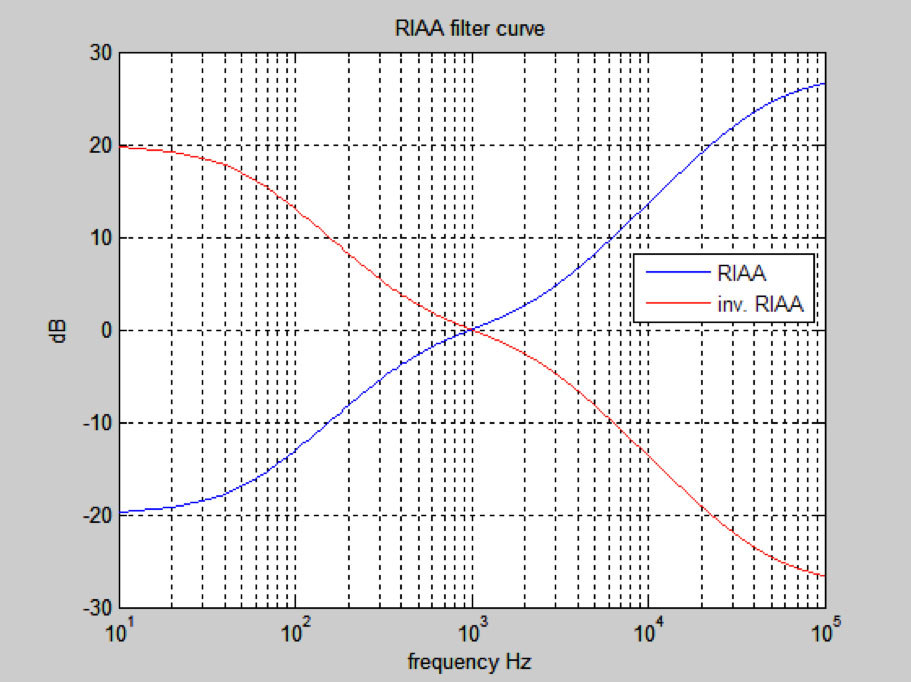

RIAA-Entzerrung

SPL Phonos, RIAA-Entzerrung

Die RIAA-Entzerrung ist eine Spezifikation für die Aufnahme und Wiedergabe von Schallplatten, die von der Recording Industry Association of America (RIAA) vorgeschlagen wurde. Mit den RIAA-Entzerrungskurven wurde ein globaler de-facto Industriestandard für Schallplatten ab 1954 eingeführt.

Die RIAA-Entzerrung benutzt beim Schneiden der Platte eine Pre-Emphasis bei der die tiefen Frequenzen reduziert und die hohen Frequenzen angehoben werden (blauen RIAA-Kurve).

Der Bass wird um bis zu 20dB reduziert, um für mehr Platz und eine längere Laufzeit der Schallplatte zu sorgen.

Der Hochtonbereich wird um bis zu 25dB angehoben, um den Signal-Störgeräuschabstands zwischen dem Rauschen und dem Hiss des Schallplattenmediums zum Audiosignal zu erhöhen.

Bei der Wiedergabe geschieht dann im Phonos genau das Gegenteil. Der De-Emphasis-Filter (rote RIAA-Kurve) kompensiert die Pre-Emphasis und das Ergebnis ist ein linearer Frequenzverlauf.

Douglas Self Design

SPL Phonos, Douglas Self Design

Die RIAA-Entzerrung des Phonos wurde nach den Empfehlungen von Douglas Self entwickelt.

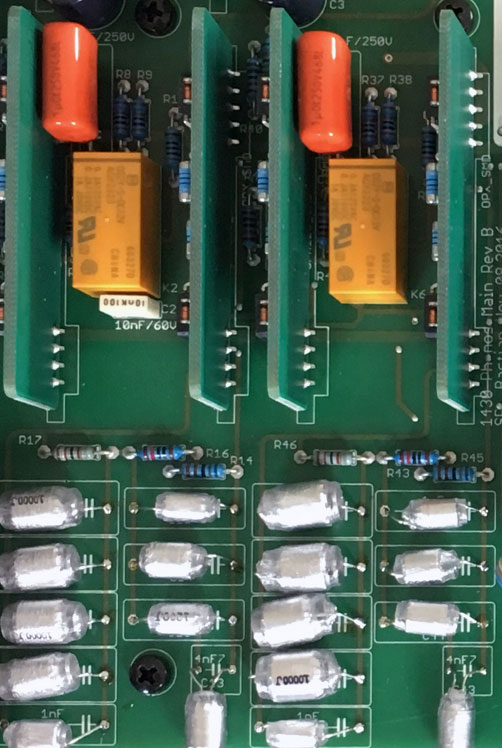

Idee: Viele kleine Kapazitäten anstelle weniger großer Kapazitäten.

Vorteile: Die Kapazitäten laden und entladen schneller, was eine besser Auflösung und schnelleres Impulsverhalten bewirkt.

Im gesamte RIAA-Equalizer kommen ausschließlich audiophile Styroflex-Kondensatoren zum Einsatz.

Zur Person: Douglas Self ist ein britischer Ingenieur der Elektronik mit einem ausgeprägtem Hang zu Audio. Er ist mit Ehrentiteln der Universität Cambridge ausgezeichnet und lehrt Psychoakustik an der Universität von Sussex.

technische Daten vom SPL Phono-Vorverstärker Phonos

SPL Phonos, technische Daten vom SPL Phono-Vorverstärker Phonos

Analoger Ein- & Ausgang: Cinch

Eingangsimpedanz (MM): 47 kΩ

Eingangsimpedanz (MC): schaltbar

Ausgangsimpedanz: 75 Ω

Frequenzgang (-3 dB): 4 Hz - 300 kHz

Übersprechen (1kHz): -80 dBu

Moving Magnet (MM) Verstärker

Verstärkung (Norm.): 46 dB

Verstärkung (-10 dB): 36 dB

Verstärkung (+4 dB): 50 dB

Kapazitäten (schaltbar): Off, 150 pF, 220 pF und 330 pF

Rauschen (A-bewertet, 46 dB Verstärkung): -85,3 dBu

Dynamikumfang (46 dB Verstärkung): 131,3 dB


Moving Coil (MC) Verstärker

Verstärkung (Norm.): 67 dB

Verstärkung (-10 dB): 56

Verstärkung (+4 dB): 71,5

Impedanzen (schaltbar): 100 Ω, 220 Ω, 470 Ω, 2.2 kΩ, 4.7 kΩ, 10 kΩ

Rauschen (A-bewertet, 67 dB Verstärkung): -61,7 dBu

Dynamikumfang (67 dB Verstärkung): 128,7 dB

Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

Betriebsspannung für analoge Audio-Elektronik: +/- 60 V

Betriebsspannung für Relais und LED: + 12 V


SPL Phonos, technische Daten vom SPL Phono-Vorverstärker Phonos

Netzteil

Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz

Sicherung für 230 V: T 500 mA

Sicherung für 115 V: T 1 A

Leistungsaufnahme: max. 30 VA

Stand-By Stromaufnahme:<0,3 W

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 57 x 330 mm (11 x 2,24 x 13 inch)

Gewicht des Geräts: 3,2 kg (7,05 lb)

Versandgewicht (inkl. Verpackung): 4,3 kg (9,48 lb)


Referenz: 0 dBu = 0,775V. Technische Änderungen vorbehalten.
