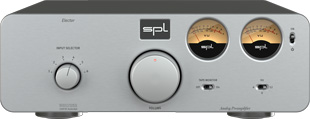

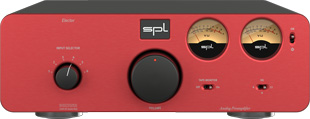

Dies ist der Vorverstärker für den Liebhaber purer analoger Technik. Mit motorisiertem Lautstärke-Regler, Retro-Look-VU-Meter, Tape Monitor und der alles überragenden VOLTAiR-Technik erweckt der Elector analoge Quellen zu neuem Leben.

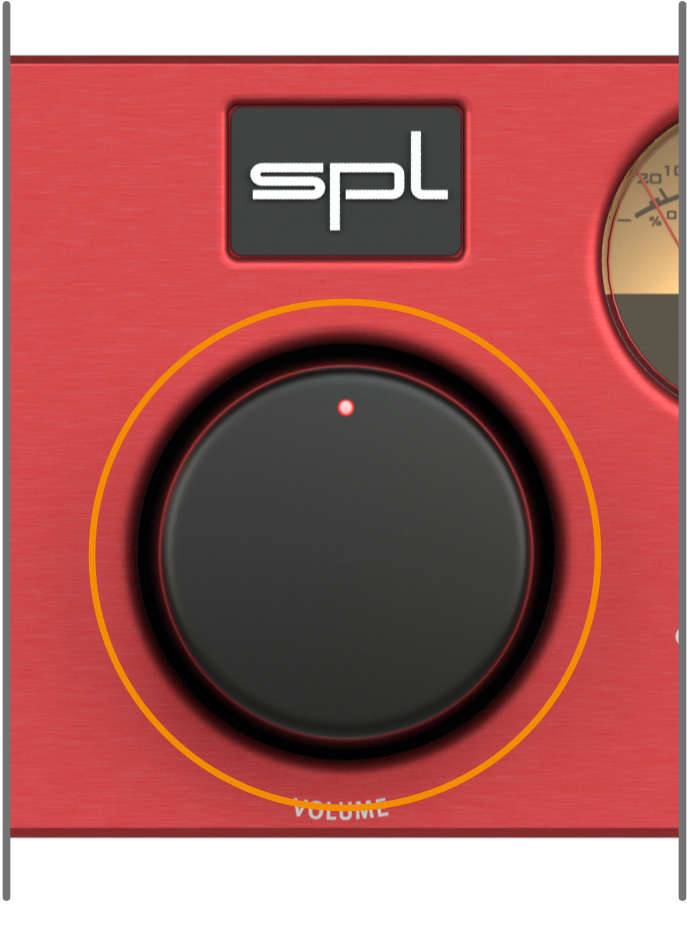

Aus dem Vollen

SPL Elector, Aus dem Vollen

gefräst ist der 45 mm große Volume-Drehknopf. Seine Masse im Zusammenspiel mit dem motorisierten Alps RK27 "Big Blue"-Potentiometer verstärkt noch das "Löffel im Honig"-Drehgefühl.

Die rote Markierungs-LED macht auch in abgedunkelten Umgebungen die Einstellung sichtbar.

Fernsteuern

lässt sich die Lautstärke und die Quellenwahl mit jeder beliebigen Infrarot-Fernbedienung, die der Elector einfach lernt.

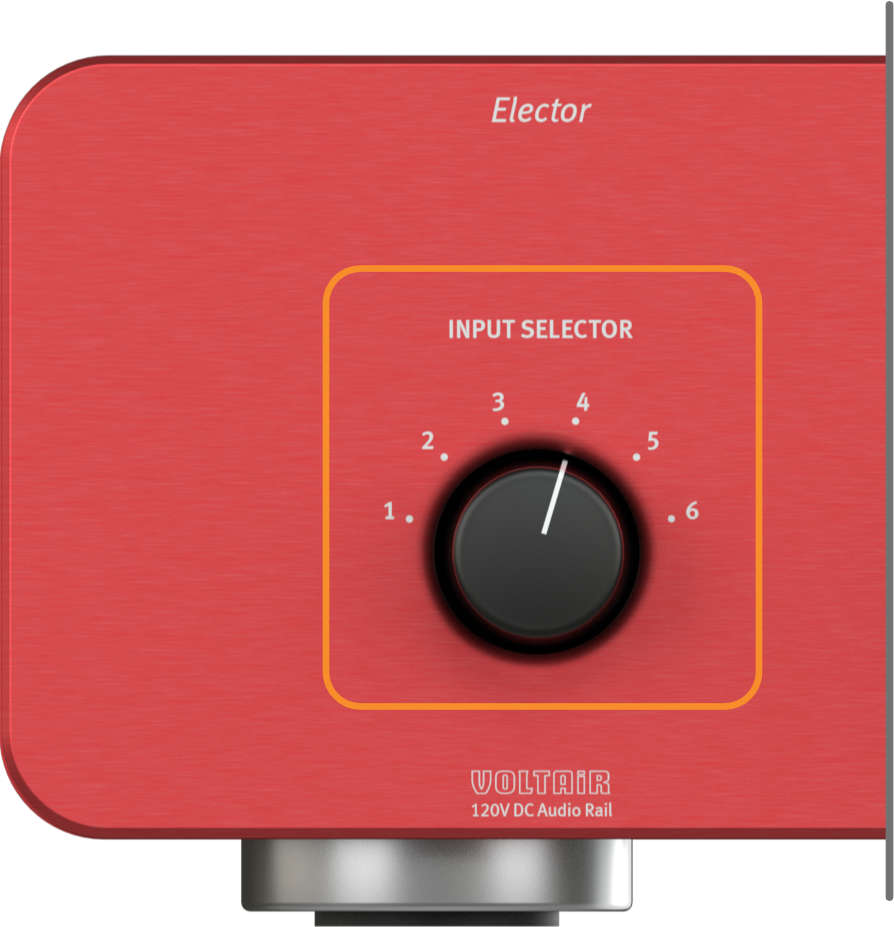

Quell der Freude

SPL Elector, Quell der Freude

Bis zu sechs (6!) Stereoquellen können an den Elector angeschlossen werden.

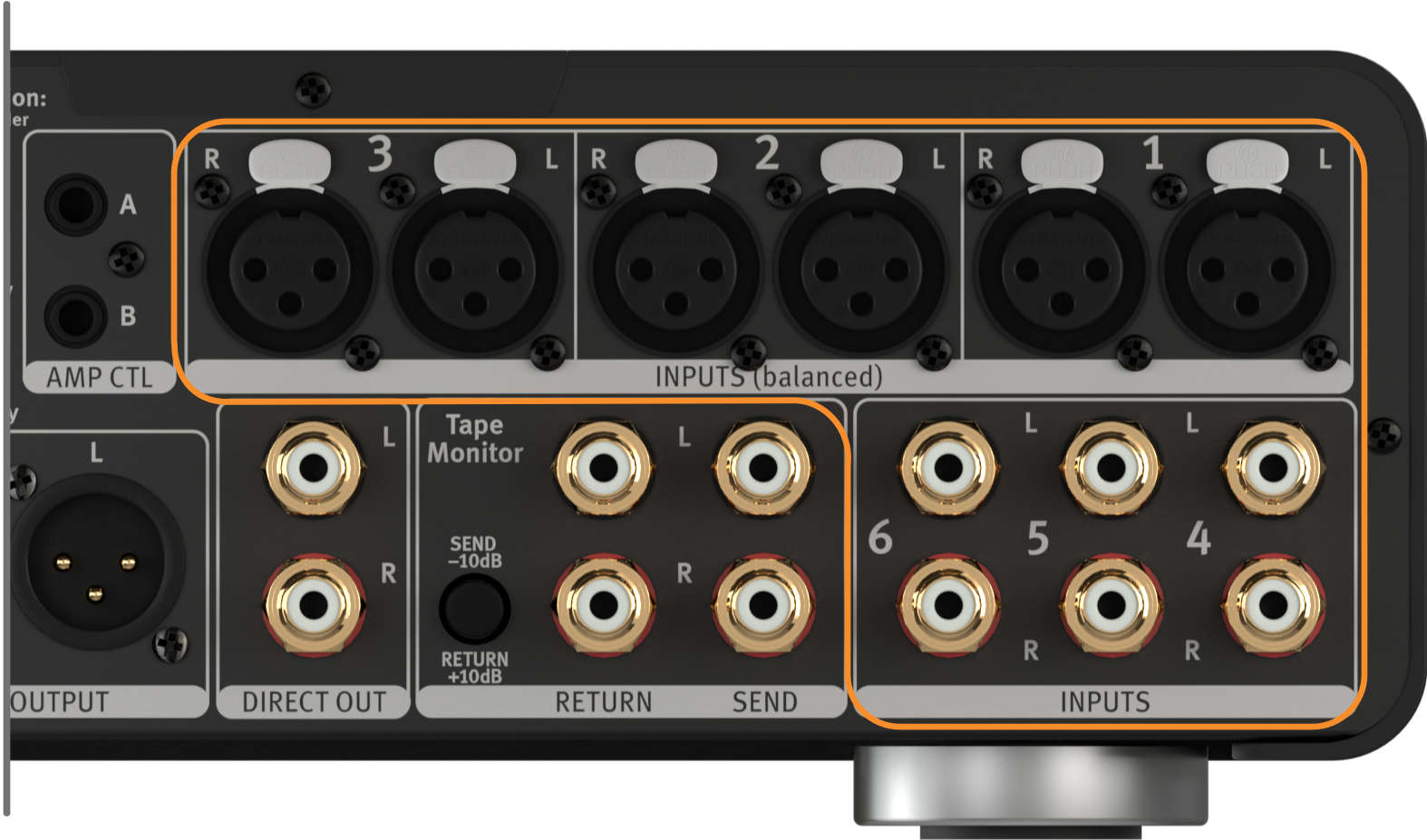

SPL Elector Eingänge

SPL Elector, SPL Elector Eingänge

Der Elector bietet drei Paar symmetrische Eingänge mit XLR-Buchsen und drei Standard-Eingänge mit vergoldeten Cinch-Buchsen.

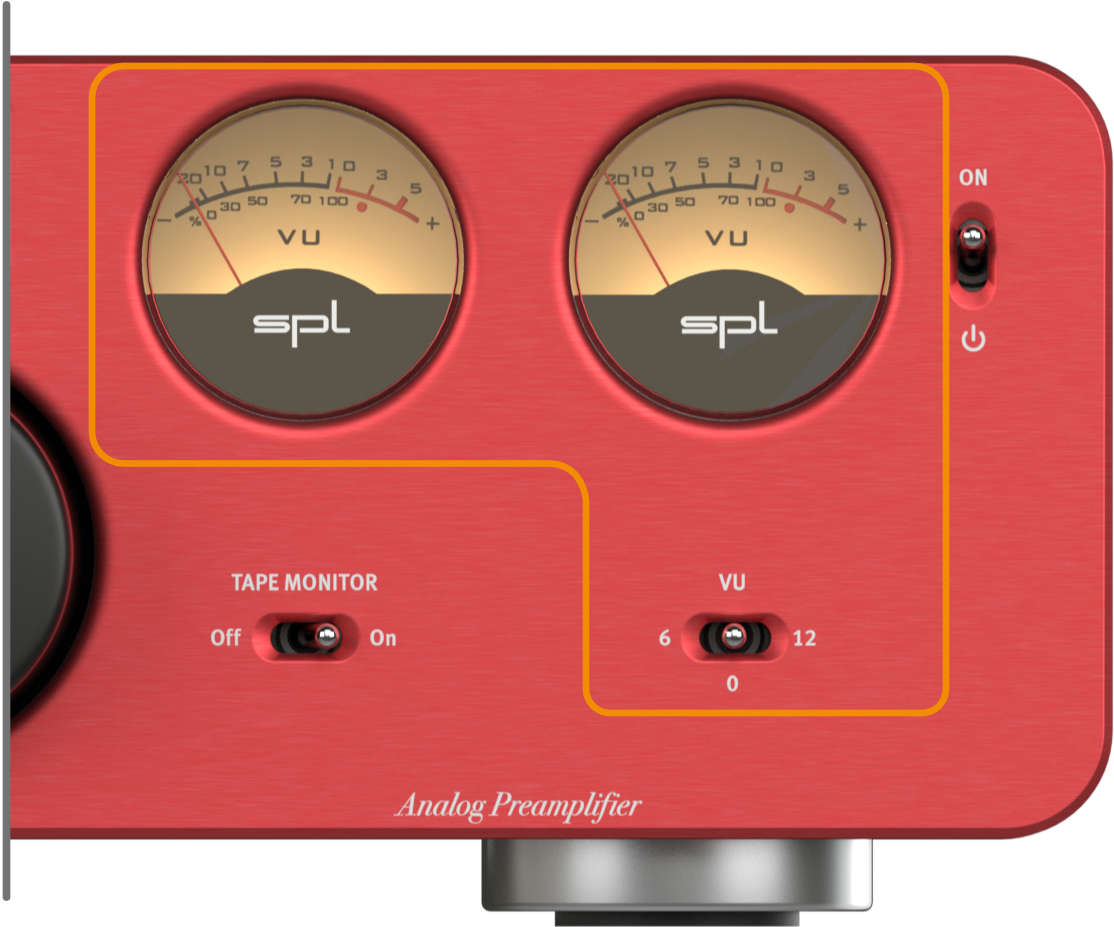

Gute alte Zeit

SPL Elector, Gute alte Zeit

Zwei mechanische VU-Meter visualisieren die Eingangspegel für den linken und rechten Audiokanal.

Mit dem VU-Schalter optimieren Sie die Darstellung für unterschiedliche Signalpegel.

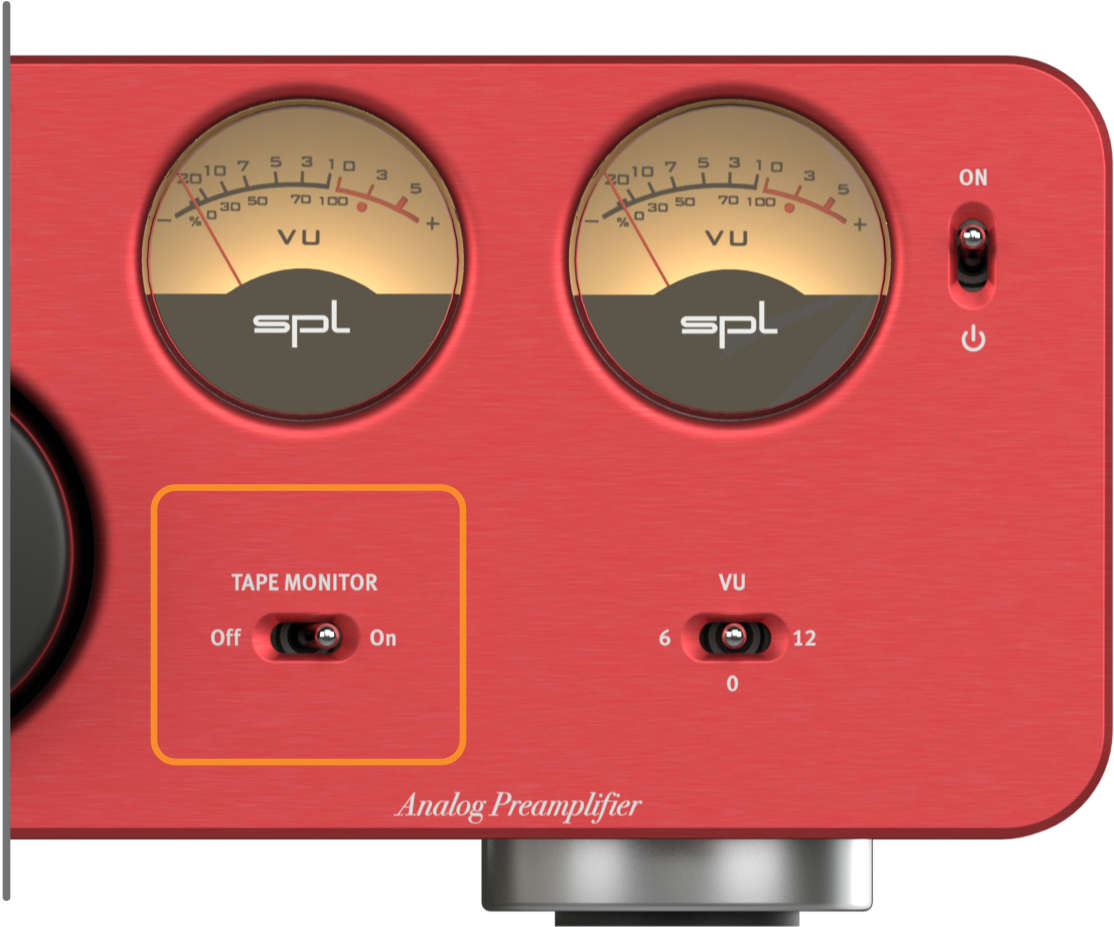

Hinterbandkontrolle

SPL Elector, Hinterbandkontrolle

Eine Tape Monitor-Schaltung ist schon ziemlich Retro. Wer hat noch einen Kassettenrecorder oder eine Bandmaschine? Wer schleift noch einen Equalizer ein?

Mal anders gefragt: Wer würde es denn gerne tun und kann es nicht, weil kein Hersteller mehr eine Tape Monitor-Schaltung anbietet?

Nun, die die wollen, können jetzt wieder.

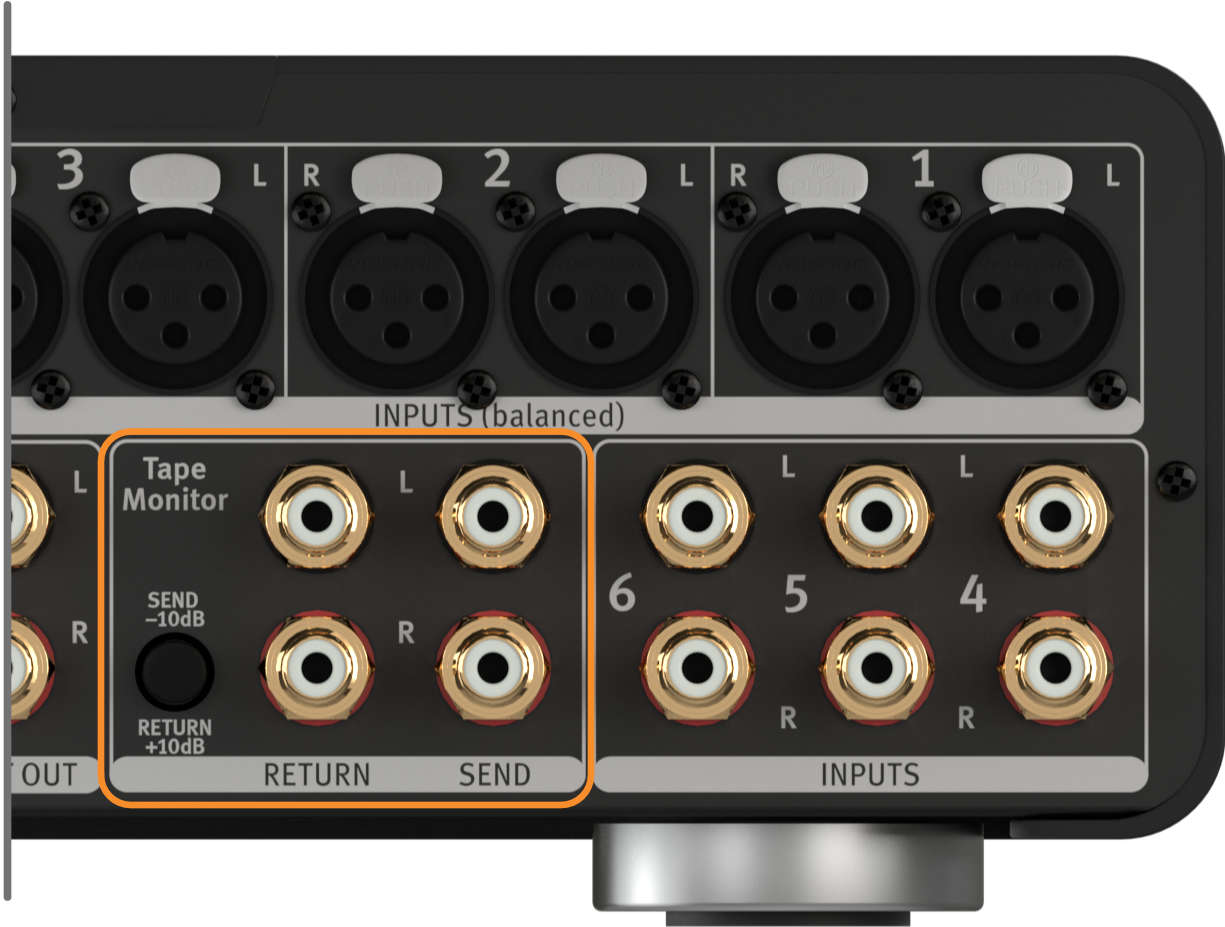

Hinterbandkontrolle

SPL Elector, Hinterbandkontrolle

Heutige Audiopegel sind deutlich höher als früher und so mancher Rekorder könnte "überfahren" werden.

Dann drückt man einfach den Schalter und der Pegel zum Rekorder wird um 10 dB abgesenkt.

Zum Ausgleich wird der Pegel vom Rekorder um 10 dB angehoben. Et Voilà.

Preamp & Direct Out

SPL Elector, Preamp & Direct Out

Ausgangsseitig können Endstufen oder aktive Lautsprecher mittels XLR an die Preamp-Output-Buchsen angeschlossen werden.

Der Direct Out über Cinch greift das Ausgangssignal vor dem Lautstärkeregler ab und bietet so die Anschlussmöglichkeit für einen Kopfhörerverstärker.

AMP CTL

SPL Elector, AMP CTL

Praktisch sind die AMP CTL-Buchsen, an die Endstufen mit 12 V-Trigger-Eingängen angeschlossen werden können, um diese zusammen mit dem Director Mk2 ein- und auszuschalten.

technische Daten vom SPL Elector

SPL Elector, technische Daten vom SPL Elector

Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch

Maximaler Ein- und Ausgangspegel: 32,5 dBu

Eingangsimpedanz (Cinch): ca. 10 kΩ

Eingangsimpedanz (XLR): ca. 20 kΩ

Ausgangsimpedanz: 75 Ω

Gleichtaktunterdrückung (XLR): -82 dBu

Frequenzgang (-3 dB): 4 Hz - 300 kHz

Übersprechen (1 kHz): -108 dBu


SPL Elector, technische Daten vom SPL Elector

Klirrfaktor (0 dBu, 1 kHz): 0,000992 %

Rauschen (A-bewertet): -102,5 dBu

Dynamikumfang: 135 dB

Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

Betriebsspannung für analoge Audio-Elektronik: +/- 60 V

Betriebsspannung für Relais und LEDs: + 12 V

Betriebsspannungen für optionalen DAC768: +7 V, +3,3 V

Netzteil

Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz

Sicherung für 230 V: T 500 mA

Sicherung für 115 V: T 1 A

Leistungsaufnahme: max. 40 VA

Stand-By Stromaufnahme:<0,3 W

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 100 x 330 mm (11 x 4 x 13 inch)

Gewicht des Geräts: 4,25 kg (9,37 lb)

Versandgewicht (inkl. Verpackung): 5,4 kg (11,9 lb)

Referenz: 0 dBu = 0,775V

SPL Elector, technische Daten vom SPL Elector
Vergrößern

Preis pro Stück   (Art.-Nr. spl-elector-b) EUR 2499,00 ohne MwSt: € 2154.31 / $ 2542.09

SPL Elector, technische Daten vom SPL Elector
Vergrößern

Preis pro Stück   (Art.-Nr. spl-elector-r) EUR 2499,00 ohne MwSt: € 2154.31 / $ 2542.09

SPL Elector, technische Daten vom SPL Elector
Vergrößern

Preis pro Stück   (Art.-Nr. spl-elector-s) EUR 2499,00 ohne MwSt: € 2154.31 / $ 2542.09
